ППК-У и ППК-1М: Проверка в установке УМА-1

При использовании установки УМА-1, входящей в комплект универсальной полевой авиаприборной лаборатории УПЛ, проверяемый прибор нужно разместить в барокамере 1 (рис. 34), используя для этой цели специальную приставку из комплекта установки УМА-1.

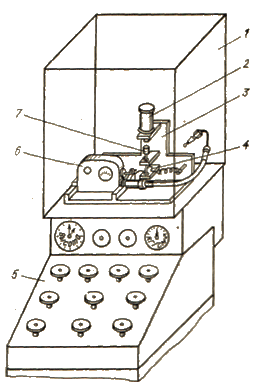

Рис. 34. Схема размещения прибора типа ППК в установке УМА-1:

1 — барокамера; 2 — соленоид; 3 — приставка; 4 — крючок гибкой шпильки; 5 — пульт управления установки УМА-1; 6 — прибор типа ППК; 7 — сердечник соленоида подвижный.

В качестве, контрольного прибора для проверки полуавтомата может быть использован ртутный манометр, входящий в комплект УМА-1. В показания манометра необходимо вводить поправки в соответствии с указаниями данного подраздела, приведенными выше.

Вместо ртутного манометра может быть использован специально отобранный двухстрелочный высотомер с минимальным затиранием, который, как и вариометр 1 (см. рис. 38), монтируется на подставке.

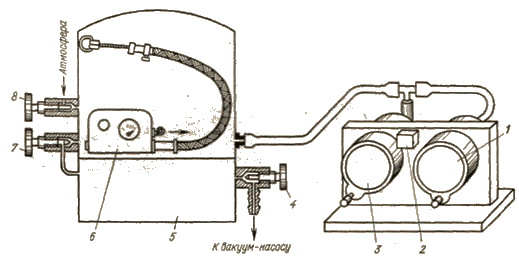

Рис. 38. Схема размещения прибора типа ППК по шкале высот в приборе Гарфа:

1 — вариометр (типа ВАР); 2 — вибратор (зуммер); 3 — высотомер двухстрелочный (типа ВД); 4 — кран вакуума; 5 — камера форвакуума (предварительного вакуума); 6 — прибор типа ППК; 7 — кран выпуска в камеру форвакуума; 8 — кран, соединяющий барокамеру с атмосферой.

В этом случае оба прибора нужно подключить через тройник к штуцеру барокамеры вместо манометра. На подставке необходимо также установить вибратор (зуммер) 2 для обеспечения плавности хода стрелок приборов. Порядок работ, правила пользования установкой УМА-1 и манометром для измерения барометрического давления определены техническими описаниями, приложенными к этой установке.

Подошвина В. А. «Полуавтоматы парашютные комбинированные типа ППК-У и ППК-1М», М., Атомиздат, 1972.
