ППК-У и ППК-1М: Проверка точности срабатывания прибора по времени на установке УКПА
А. Проверить работоспособность установки и подготовить ее для проверки прибора.
Б. Установить приставку 3 (рис. 29) на плиту установки УКПА на место, предусмотренное для прибора
Проверить надежность крепления приставки на фиксаторе 4 и между двумя направляющими планками 2 плиты установки.

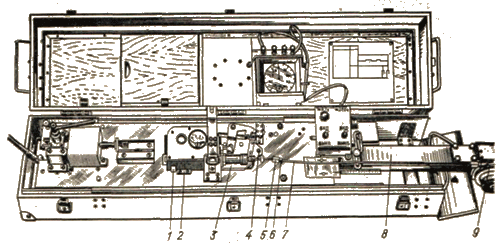

Рис. 29. Установка УКПА с приставкой для проверки приборов по времени (проверка приборов с тросом менее 397 мм):
1 — упор; 2 — планка направляющая; 3 — приставка к установке УКПА; 4 — фиксатор; 5 — гайка специальная; 6 — винт специальный; 7 —
В. Повернуть конец

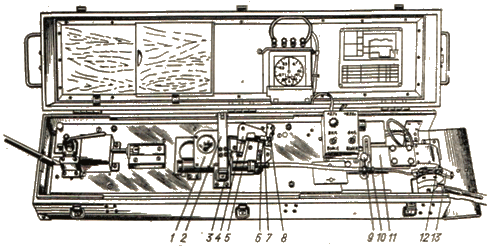

Рис. 30. Установка УКПА с приставкой для проверки приборов по времени (проверка приборов со шлангом 240 мм):
1 — проверяемый прибор; 2 — планка замка; 3 — гибкая шпилька; 4 — рычаг
Г. Проверить длину троса проверяемого прибора и при необходимости присоединить трос-переходник 7 (см. рис. 29), прилагаемый к комплекту установки.
Способ присоединения
Для прибора типа
На трос проверяемого прибора надеть специальную гайку, продеть трос в прорезь хомута и ввернуть хомут до отказа в специальную гайку.
Ввернуть специальный винт 6 (см. рис. 29) троса-переходника 7 в специальную гайку 5.
Специальная гайка и хомут могут быть использованы от любого серийного прибора или его запасного комплекта.
Для прибора типа ППК-У-120А, ППК-У-165В, ППК-У-гр и ППК-У-Т277В
Вывернуть из специальной гайки проверяемого прибора специальный винт с петлей или
Ввернуть специальный винт 6 (см. рис. 29) троса-переходника 7 в специальную гайку 5 троса прибора.
Для приборов с длиной шланга 240, 405 и 575 мм присоединение троса-переходника не требуется.
Д. Прибор с гибкой шпилькой в невзведенном состоянии установить в приставке 3 (см. рис. 29) так, чтобы стенка корпуса, на которой поставлен затвор, плотно прилегала к упору приставки, а боковые стенки захватывались ее лапками
Примечание. При проверке приборов с длиной шланга 240 мм (ППК-У-240А, ППК-У-240Б, ППК-У-240В и ППК-1М-240) следует отвернуть винт 9 (см. рис. 30) монтажной пластины 10 и выдвинуть ее из пределов плиты примерно на 30 мм, закрепить пластину винтом 9, ввести штифт хомута шланга в прорезь монтажной пластины и повернуть прибор со шлангом на 90°. После этого поставить прибор в приставку, как указано выше.
Е. Положить на проверяемый прибор / деревянную накладку, накинуть планку 2 и запереть замок (см. рис. 30).
Высоту планки регулировать винтом, на котором закреплена планка.
Ж. Надеть ушко гибкой шпильки 3 проверяемого прибора на палец Г-образного рычага 4.
3. Присоединить при помощи винта крючок-переходник 12 к рычагу 13 механизма остановки электросекундомера.
И. Отвернуть две гайки, стопорящие швеллер 11, и выдвинуть его на такую длину, чтобы при повороте диска механизма остановки электросекундомера против часовой стрелки его рычаг 13 вышел в горизонтальное положение и трос невзведенного прибора, соединенный с
К. Зафиксировать швеллер в установленном положении при помощи гаек.
Л. Взвести проверяемый прибор рукояткой механизма взвода.
При необходимости использовать ключ S = 24 мм.
М. Захватив пальцами конец Г-образного рычага вместе с ушком гибкой шпильки проверяемого прибора,
Н. Нажав кнопку, поставить стрелку электросекундомера в нулевое положение.
О. Прижать пальцем пружину 6 к основанию приставки (см. рис. 30). При этом собачка 7 освобождает силовую пружину 5, которая перемещает Г-образный рычаг. Гибкая шпилька 3, не выходя из затвора, освобождает баланс (включает часовой механизм прибора), а другой конец рычага нажимает кнопку микровыключателя 8 и включает электросекундомер.
В момент срабатывания прибора электросекундомер автоматически выключается.
Для каждого типа прибора показания электросекундомера должны соответствовать величинам, указанным в табл. 19.
Предупреждение! При работе на установке УКПА необходимо строго следить за надежностью соединения всех деталей вытяжного механизма проверяемого прибора, а также не прикасаться к вытяжному механизму в момент срабатывания прибора, чтобы исключить возможность травмы.
П. Захватить пальцами конец Г-образного рычага вместе с ушком гибкой шпильки и повернуть рычаг влево. При этом гибкая шпилька должна войти в затвор прибора и застопорить баланс часового механизма, а силовая лружина 5 должна быть зафиксирована собачкой 7 пружины 6 (см. рис. 30).
Р. Для каждой проверяемой отметкм шкалы циферблата (определяется паспортом на прибор) провести работы в объеме пп.«Л» — «П»
С. После окончания проверки прибора снять ушко гибкой шпильки с пальца Г-образного рычага и задвинуть шпильку в затвор прибора.
Отсоединить петлю проверяемого прибора от
Отсоединить трос-переходник и поставить на место все детали вытяжного механизма, снятые перед проверкой прибора.
Предупреждение! При проверке приборов на установке УКПА имеют место случаи обрыаа центральной стренги троса вытяжного механизма, обрыв отдельных жил троса или срыв малого наконечника троса. Это происходит в результате излишнего натяжения троса после срабатывания вытяжного механизма прибора или за счет резкого взвода прибора (силовых пружин) рукояткой механизма взвода установки УКПА.
В целях исключения подобных дефектов необходимо выполнять следующее:
- Проверяемый прибор устанавливать в приставку установки УКПА только в невзведенном состоянии.
- Отрегулировать длину швеллера установки УКПА так, чтобы рычаг механизма остановки электросекундомера при повороте диска против часовой стрелки вышел в горизонтальное положение, а присоединенный к
крючку-переходнику трос невзведенного прибора имел некоторую слабину (свободное провисание). Натяжение троса не допускается. Это требование необходимо выполнять для каждого проверяемого прибора, так как за счет допустимого разброса длины тросов будет меняться слабина последних. - Взвод прибора при помощи рукоятки механизма взвода установки УКПА производить плавно. После взвода прибора (слышен щелчок, означающий, что ролик поршня зашел за собачку сектора) нагрузка с рукоятки механизма взвода должна быть немедленно снята.
Рывки при взводе прибора недопустимы, так как это может привести к обрыву троса.
