ППК-У и ППК-1М: Проверка точности работы прибора по шкале высот

Точность работы прибора по шкале, высот независимо от применяемого типа барокамеры проверяется в следующей последовательности:

A. Убедиться в том, что при положении стрелок высотомера установки (КУ-7 или любой другой подобной) на нулевой отметке шкалы высот показание по шкале барометрического давления соответствует давлению дня проверки, приведенному к температуре 0° С (по данным метеостанции).

При несоответствии показания шкалы барометрического давления дня более ±1 мм рт. ст. отъюстировать барометрическую шкалу с помощью кремальеры.

Б. Установить шкалу барометрического давления высотомера при помощи кремальеры на отметку 760 мм рт. ст., предварительно отъюстировав прибор по барометрическому давлению дня.

B. Осмотреть проверяемый прибор и вариометр ВАР-30-З (ВАР-30М или ВАР-75М) и убедиться в том, что нет следов масла на корпусах.

Г. Поместить в барокамеру установки вариометр ВАР-30-З (ВАР-30М).

Д. Вставить в прибор гибкую шпильку с прочной нитью; шкалу высот установить на проверяемую отметку.

Е. Взвести с помощью стремени прибор и поместить в барокамеру установки; при этом наконечник шланга и конец троса вытяжного механизма прибора вложить в подставку, показанную на рис. 31 и 33.

При работе в барокамере для тренировки летного состава пп.«Д» и «Е» могут выполняться непосредственно в барокамере.

Рис. 31. Подставка для наконечника шланга и конца троса приборов типа ППК.

Ж. Закрыть крышку барокамеры установки, предварительно пропустив нить гибкой шпильки прибора между крышкой и корпусом барокамеры.

3. Включить вакуум-насос и вибратор высотомера.

И. Открыть кран 3 (рис. 32) и создать в барокамере разрежение, соответствующее высоте, превышающей верхний допустимый предел срабатывания измеряемой отметки шкалы на 600 м (на высоте от 0,3 до 4 км), т.е. на отметке 0,5 км высота в барокамере должна быть не менее 1350 м; на отметке 1,5 км — не менее 2420 м и т.д. Закрыть кран 3.

Рис. 32. Пневматическая схема установки для проверки приборов типа ППК по шкале высот:

1 — кран баллонов; 2 — трубопровод; 3 — кран вакуума; 4 — кран выпуска; 5 — высотомер (типа ВД); 6 — вариометр (типа ВАР); 7 — барокамера; 8 — баллон; 9 — высотомер (типа ВД) для контроля вакуума в баллоне; 10 — вакуум-насос.

На остальных проверяемых высотах создать разрежение, превышающее допуск на проверяемой отметке на 600 м, т.е. на отметке 5 км высота в барокамере должна быть не менее 6650 м; на отметке 8 км — не менее 10 650 м и т. д.

При проверке необходимо соблюдать следующие требования:

1. При приближениее к верхнему пределу высоты срабатывания прибора для каждой проверяемой отметки шкалы скорость спуска по вариометру не должна превышать 60 м/сек.
2. При установке прибора в барокамеру радиус изгиба шланга должен быть не менее 100 мм.

В случае необходимости изогнуть шланг, обязательно применив приспособление, исключающее обрыв жил свободного конца троса вытяжного механизма (см. рис. 31).

К. Потянув нить, вынуть из затвора прибора гибкую шпильку и дать отработать часовому механизму до момента, когда блокировочный рычаг встанет на упор анероида (см. рис. 33).

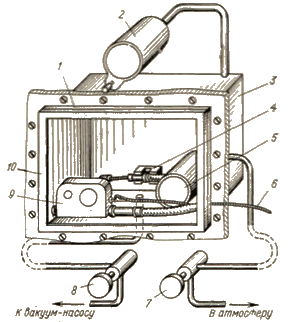

Рис. 33. Схема проверки прибора по шкале высот на установке КУ-7, КУ-3 или КУ-5:

1 — прокладка резиновая; 2 — высотомер двухстрелочный (типа ВД); 3 — барокамера; 4 — подставка для наконечника шланга и конца троса; 5 — вариометр (типа ВАР); 6 — нить для выдергивания гибкой шпильки; 7 — кран «Реометр входа»; 8 — кран «Реометр выхода»; 9 — прибор типа ППК; 10 — крышка барокамеры из органического стекла.

Л. Открыть кран 4 (см. рис. 32) н выполнить «спуск», т.е. уменьшить вакуум до момента срабатывания анероида, наблюдая за показаниями манометра или контрольного высотомера.

М. В момент срабатывания анероида сделать отсчет высоты по контрольному высотомеру установки, к снятому показанию прибавить со своим знаком поправку высотомера на данной отметке шкалы, вычисленную при обратном ходе стрелок.

Момент срабатывания анероида лучше всего определить на слух по моменту начала работы часового механизма, так как в этом случае не нужно следить за моментом срыва рычага с упора анероида (момент срабатывания анероида).

Н. Выравнять абсолютное давление в барокамере с давлением дня и вынуть прибор из барокамеры.

В барокамере, предназначенной для тренировки летного состава, эта операция не производится.

О. Повторить проверку для последующей проверяемой отметки. Для каждой последующей проверяемой отметки указанный порядок сохраняется.

Погрешность срабатывания прибора по высоте не должна превышать величин, указанных для прибора ППК-У в табл. 20 и для прибора ППК-1М в табл. 21.

Если в процессе проверки прибора выявлено какое-либо отклонение от допустимых пределов срабатывания по высоте, предусмотренных табл. 20 и 21, прибор снять с эксплуатации и направить в ремонт.

Таблица 20

 Примечание. В эксплуатации проверку прибора ППК-У достаточно производить на отметках 0,3; 3; 8 км и рабочей отметке.

Таблица 21

Примечание. В эксплуатации проверку прибора ППК-1М достаточно производить на отметках 1; 2; 3; 4; 6; 7 и 10 км.

Подошвина В. А. «Полуавтоматы парашютные комбинированные типа ППК-У и ППК-1М», М., Атомиздат, 1972.
