Принцип действия и конструкция прибора ППК-1М

Принцип действия и конструкция приборов ППК-1М и ППК-У аналогичны.

Конструктивно прибор ППК-1М отличается от прибора ППК-У следующим:

1. Шкала высот прибора отградуирована от 1 до 10 км. Диапазон работы прибора увеличен, по сравнению с прибором ППК-У за счет большего хода анероида (чувствительного элемента) 59 (см. рис. 5).

2. Диапазон срабатывания прибора ППК-1М по времени — от 0,5 до 1,5 сек, что обеспечивается применением нового облегченного баланса 34 (см. рис. 5).

3. Прибор укомплектован специальной нерастягивающейся гибкой шпилькой, показанной на рис. 16.

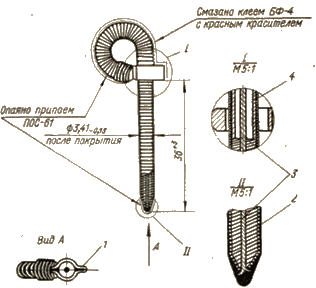

Рис. 16. Гибкая шпилька нерастягивающаяся:

1 — выступ; 2 — пружина; 3 — трос; 4 — трубка.

В отличие от II варианта прибора ППК-У, идентичного I варианту (ППК-1М-240; ППК-1М-405; ППК-1М-575; ППК-1М-735) прибора ППК-1М (см. рис. 15), вариант II (ППК-1М-Т277, ППК-1М-Т424) прибора ППК-1М имеет следующие конструктивные отличия:

• вытяжной механизм не имеет гибкого шланга и присоединительного узла;
• удлиненный вкладыш 11 (см. рис. 6) заменен разрезной прокладкой 56, удерживающей сальник в укороченном вкладыше 10 при помощи специальной гайки 55.

Данный вариант прибора применяется только на катапультных установках.

Каждый вариант прибора характеризуется его полным шифром. Для удобства пользования при оформлении заказа ниже приводится переводная таблица вариантов прибора ППК-1М и находящихся в эксплуатации ранее выпущенных приборов типа ППК-1П (табл. 9).

Таблица 9

Полный шифр вариантов прибора расшифровывается следующим образом:

• первые четыре буквы (ППК-1М) определяют наименование прибора — полуавтомат парашютный комбинированный модернизированный;
• трехзначное число после наименования (шифра) прибора определяет длину шланга (240, 405 и т. д.) вытяжного механизма прибора;
• буква Т перед трехзначным числом означает, что прибор не имеет шланга. В этом случае трехзначное число после буквы Т определяет длину троса вытяжного механизма прибора.

Примеры расшифровки полного шифра прибора ППК-1М:

• ППК-1М-240 — полуавтомат со шлангом длиной 240 мм;
• ППК-1М-Т277 — полуавтомат без шланга с тросом длиной 277 мм.

Шифр (ППК-1М) указан на циферблате прибора, а полный шифр прибора — в паспорте, прикладываемом к каждому прибору.

Особенности прибора ППК-1М и его отличия от прибора ППК-1П

Прибор ППК-1М является модификацией ранее выпускавшегося прибора ППК-1П.

Конструктивная схема, габариты и монтаж прибора ППК-1М аналогичны прибору ППК-1П.

Прибор ППК-1М, так же как и прибор ППК-1П, укомплектован специальной нерастягивающейся гибкой шпилькой, показанной на рис. 16. Гибкая шпилька нерастягиваю-щаяся предназначена для тех же целей, что и гибкая шпилька растягивающаяся (см. рис. 8).

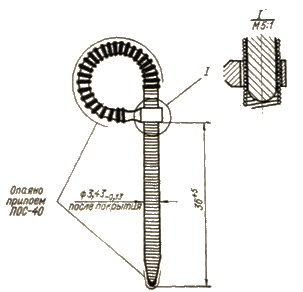

Рис. 8. Гибкая шпилька растягивающаяся

По конструкции гибкая шпилька нерастягивающаяся отличается от гибкой шпильки растягивающейся наличием троса 3 (трос авиационный 7х7х2, одна прядь из 5-7 жил), размещенного внутри пружины 2. Один конец троса впаян в конус пружины, а другой — в трубку 4 хомута, образующего ушко шпильки.

Внешне гибкая шпилька нерастягивающаяся отличается от растягивающейся тем, что имеет выступ 1 (высотой примерно 4 мм) на петле, охватывающей пружину, а ушко гибкой шпильки окрашено в красный цвет.

Предупреждение! Серийную гибкую шпильку, входящую в комплект приборов типа ППК-У, применять в приборах типа ППК-1М категорически запрещается, так как это может привести к несрабатыванию прибора ППК-1М.

На всех изделиях, где устанавливается прибор ППК-1П, последний может быть заменен прибором ППК-1М. На изделиях, где предусмотрено применение прибора ППК-1М, использовать прибор ППК-1П не разрешается.

Переводная таблица прибора ППК-1М, заменяющего прибор ППК-1П, приведена в табл. 9.

В эксплуатации запрещается устанавливать время, задаваемое по шкале циферблата прибора, менее 0,5 сек. При срабатывании прибора с использованием только шкалы времени шкалу высот следует устанавливать на отметку 10 км.

Для нормального срабатывания парашютно-спасательной системы шкалу высот прибора ППК-1М следует устанавливать с учетом максимальной высоты от уровня моря в районе возможного приземления (учитывается по карте) и барометрического давления дня, принимая во внимание, что прибор оттарирован по СА.

Отличия прибора ППК-1М от прибора ППК-1П следующие:

• на шкале времени прибора введена отметка 0,7 сек и снята отметка 0,4 сек;
• введен дополнительный вариант прибоpa с тросом длиной 424 мм (ППК.-1М-Т424);
• прибор во взведенном состоянии выдерживает нагрузку до 5g в диапазоне частот от 10 до 300 гц и амплитуде колебаний не более 1,0 мм (у ППК-1П — нагрузка до 4g в диапазоне частот от 10 до 200 гц);
• на частотах 10-20 гц допускается увеличение амплитуды колебаний в направление оси Z — Z до 1,5 мм.

Остальные характеристики те же, что для прибора ППК-1П.

Подошвина В. А. «Полуавтоматы парашютные комбинированные типа ППК-У и ППК-1М», М., Атомиздат, 1972.
