Общий вид прибора ППК-У (ППК-1М) со снятой крышкой

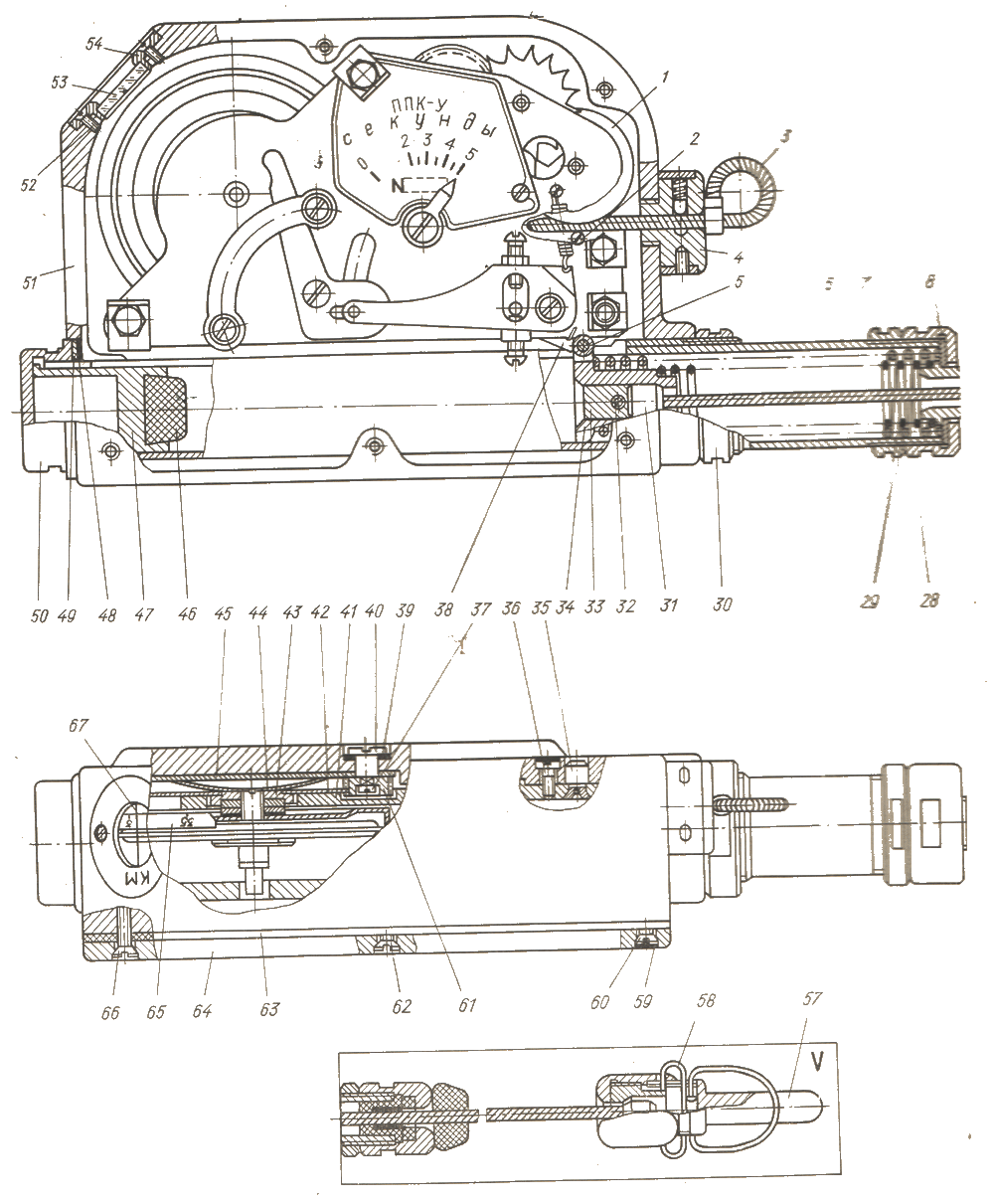

Рис. 6. Общий вид прибора ППК-У (ППК-1М) со снятой крышкой

1 — баланс; 2 — упор; 3 — шпилька гибкая; 4 — затвор; 5 — ролик; 6 — трубка; 7 — гайка специальная; 8 — прокладка; 9 — контргайка; 10, 11 — вкладыш; 12 — оплетка; 13 — трос; 14 — хомут; 15, 16, 17 — петля; 18 — винт специальный; 19 — наконечник малый; 20 — гайка специальная; 21 — амортизатор; 22 — хомут; 23 — наконечник; 24 — оболочка боудена; 25 — наконечник; 26 — сальник; 27 — втулка наконечника; 28 — колпачок; 29 — пружины (внутренняя и наружная); 30 — гайка специальная; 31 — наконечник большой; 32 — винт упорный; 33 — пробка; 34 — поршень; 35 — ловитель; 36, 37 — винт специальный; 38 — собачка; 39 — шайба специальная; 40 — винт переводной; 41 — плата нижняя; 42 — колесо регулировочное; 43 — втулка колеса; 44 — пружина; 45 — прокладка; 46 — амортизатор; 47 — оправа амортизатора; 48, 49 — прокладка; 50 — колпачок; 51 — корпус; 52 — винт; 53 — плексиглас; 54 — втулка; 55 — гайка специальная; 56 — прокладка; 57 — винт-шпилька; 58 — пластина контровочная; 59 — пломба; 60 — винт; 61 — шестерня установочная; 62 — винт; 63 — прокладка; 64 — крышка; 65 — шкала высот; 66 — винт; 67 — риска визирная; I-VI — варианты вытяжного механизма прибора ППК-У.

Подошвина В. А. «Полуавтоматы парашютные комбинированные типа ППК-У и ППК-1М», М., Атомиздат, 1972.
