Конструкция прибора ППК-У: вспомогательные узлы и детали
Гибкая шпилька растягивающаяся (рис. 8) предназначена для стопорения часового механизма и введения его в действие независимо от угла, под которым она выдергивается из затвора прибора.
Рис. 8. Гибкая шпилька растягивающаяся.
Гибкая шпилька растягивающаяся применяется на всех типах приборов, предназначенных для парашютов, где величина рывка фала (вытяжного шнура) или
Гибкая шпилька представляет собой пружину с плотной навивкой витков. Один конец пружины выполнен в виде конуса, последние витки которого опаяны припоем
Для повышения коррозионной стойкости гибкая шпилька покрыта медью, а затем после сборки — кадмием.
Такая конструкция гибкой шпильки обеспечивает введение в действие часового механизма прибора даже при случайном заклинивании ее между упором 2 (см. рис. 6) и балансом 1 за счет растягивания пружины.
На хомуте условными знаками проставлено клеймо с датой выпуска гибкой шпильки: буква означает месяц выпуска, цифра — год выпуска (в пределах 10 лет). Например, клеймо А7 означает январь 1967 г.
Клеймение гибких шпилек введено с октября 1966 г.
В случае появления
Карабин (рис. 9) предназначен для присоединения фала с гибкой шпилькой к монтажному кольцу (или скобе) фюзеляжа самолета или катапультной установки.

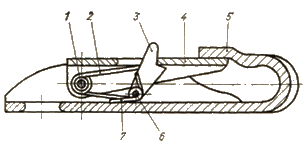

Рис. 9. Карабин:
1 — ось; 2 — пружина; 3 — фиксатор; 4 — крышка; 5 — корпус; 6 — ось; 7 — пружина.
Карабин представляет собой корпус 5, в котором расклепаны две оси 1 и 6. На ось 1 установлены крышка 4 и пружина 2, прижимающая крышку к отогнутому концу корпуса карабина, т.е. закрывающая карабин. На ось 6 поставлен фиксатор 3, выступ которого выходит из прямоугольной прорези крышки наружу. На этой же оси размещена пружина 7, поджимающая фиксатор к краю прямоугольного выреза. В этом положении фиксатор 3 стопорит крышку 4, которая опирается краем прямоугольного выреза на уступ фиксатора 3.
Чтобы открыть карабин, нужно отвести наружный выступ фиксатора к противоположному краю прямоугольного выреза крышки, затем нажать на крышку и вывести карабин из зацепления с монтажным кольцом или скобой.

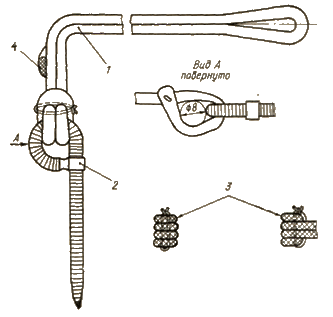

Рис. 10. Фал с гибкой шпилькой:
1 — фал; 2 — гибкая шпилька; 3 — способы прошивки удавки; 4 — свободный конец фала.
В корпусе карабина имеется отверстие диаметром 8 мм, предназначенное для присоединения фала с гибкой шпилькой при помощи
Фал с гибкой шпилькой (рис. 10) и фал с гибкой шпилькой и карабином (рис. 11) предназначены для принудительного выдергивания гибкой шпильки из затвора прибора в момент покидания самолета или катапультной установки.
Применение того или иного типа и размера фала для каждого парашюта, а также способ присоединения фала к деталям самолета, катапультным установкам или вытяжным устройствам определяются техническим описанием на парашют,
Фал изготовлен из хлопчатобумажного шнура
установке. Присоединение фала к гибкой шпильке осуществляется

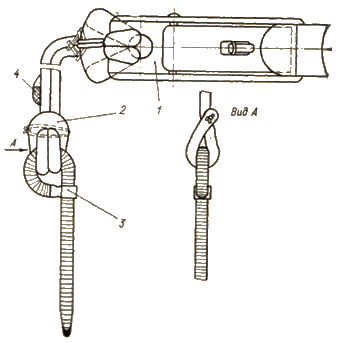

Рис. 11. Фал с гибкой шпилькой и карабином:
1 — карабин; 2 — фал; 3 — гибкая шпилька; 4 — свободный конец фала.
После обтяжки фал прошивается хлопчатобумажной крученой пряжей N° 65/6/3 ТУ
Карабин присоединяется к фалу также петлей-удавкой с последующей обвязкой пряжей № 65/6/3, сложенной вдвое.
Контровочная пластина (рис. 12) предназначена для контровки специальной гайки вытяжного механизма прибора типа
Рис. 12. Контровочная пластина.
Контровочная пластина изготовлена толщиной 0,8 мм.
