Д-1-5У: Укладка парашюта для прыжка с ручным раскрытием ранца

Укладка парашюта для прыжка с ручным раскрытием ранца включает следующие операции:

1. Осмотр.
2. Подготовка парашюта к укладке.
3. Укладка парашюта.
4. Монтаж на ранец полуавтоматического прибора ППК-У-575А или КАП-ЗП-575.
5. Укладка вытяжной веревки под ранцевые резины.

1. Осмотр

а) Осмотр парашюта.

Осмотр и подготовку парашюта для прыжка с ручным раскрытием производить в том же порядке, как указано в пункте 1 раздела «Укладка парашюта для прыжка с принудительным раскрытием ранца», за исключением подпунктов е, ж, и. Кроме этого, осмотреть вытяжное кольцо с тремя шпильками.

При осмотре вытяжного кольца проверить, не нарушена ли оплетка и опайка шпилек троса, нет ли трещин на корпусе кольца.

б) Осмотр прибора ППК-У-575А или КАП-ЗП-575.

На парашют допускается установка исправного прибора, на котором выполнены следующие работы:

1. внешний осмотр с проверкой положения упора анероида;
2. проверка «стравливания» часового механизма и заклинивания гибкой шпильки при ее медленном выводе из затвора;
3. проверка работы часового и вытяжного механизмов;
4. проверка точности срабатывания прибора по шкалам времени и высот. Выполнение работ производится согласно техническому описанию и инструкции по монтажу и эксплуатации на прибор с соответствующим заполнением паспорта на него.

2. Подготовка парашюта к укладке

После осмотра всех частей парашюта вставить трос со шпильками вытяжного кольца в гибкий шланг, а корпус вытяжного кольца вставить в карман вытяжного кольца на подвесной системе.

Дальнейшую подготовку к укладке парашюта с ручным раскрытием ранца производить так, как указано в разделе «Укладка парашюта для прыжка с принудительным раскрытием ранца», пункте 2, за исключением операции «Присоединить петлей-удавкой к петле вытяжного троса петлю предохранительного чехла» (фиг. 3).

Присоединить петлей-удавкой малую петлю фала гибкой шпильки к гибкой шпильке прибора и поставить закрепку согласно техническому описанию и инструкции по монтажу и эксплуатации прибора.

3. Укладка парашюта

Укладку купола и проверку строп, надевание чехла на купол, укладку строп в соты чехла купола и затяжку ранца производить так, как указано в пунктах 3-6 раздела IV, за исключением того, что вместо шпилек вытяжного троса использовать шпильки вытяжного кольца, а завязывание ленты-завязки не производить и не производить застежку ранцевых резин.

После затяжки ранца гибкий шланг для вытяжного троса принудительного раскрытия ранца пропустить под правые свободные концы и заправить в ленту крепления шланга бокового клапана.

4. Монтаж на ранец полуавтоматического прибора

При прыжках с ручным раскрытием ранца парашюта применять полуавтоматический прибор ППК-У-575А или КАП-ЗП-575.

При монтаже прибора необходимо:

а) присоединить петлей-удавкой фал с гибкой шпилькой к концевой петле вытяжной веревки;

б) вставить гибкую шпильку в прибор. Гибкая шпилька должна вставляться в прибор с некоторым торможением в затворе. В случаях, когда гибкая шпилька, пройдя затвор, как бы встречает препятствие, прибор следует резко качнуть в плоскости шкалы времени — баланс займет нужное положение и препятствие устранится. После этого плавно (без рывка) взвести прибор (силовые пружины);

в) установить заданную высоту и заданное время по шкалам прибора и законтрить гибкую шпильку контровочной нитью в одно сложение (фиг. 32);

Фиг. 32.

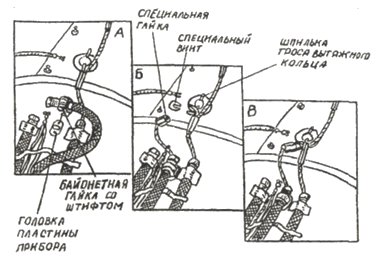

г) вставить штифт байонетной гайки в отверстие головки пластины и повернуть шланг прибора так, чтобы он занял положение вдоль оси конусов ранца парашюта (фиг. 33, А);

д) вывернуть из специальной гайки троса винт с петлей и вынуть петлю из прорези винта (фиг. 33, Б);

е) надеть петлю на ближнюю (первую) к шлангу прибора шпильку троса вытяжного кольца парашюта. На трос вытяжного кольца петлю надевать нельзя, так как это приведет к нераскрытию ранца парашюта;

ж) надеть на петлю винт и навернуть на него специальную гайку. Обратить особое внимание на то, чтобы винт был полностью ввернут в специальную гайку. Если винт полностью не ввертывается, нужно до конца довернуть хомут в специальной гайке, а затем снова навернуть специальную гайку на винт с петлей (фиг. 33, В);

Фиг. 33.

з) вставить прибор в карман ранца парашюта и привязать его лентами к ранцу;

и) отрегулировать слабину троса в пределах 0,01-0,015 м, вращая шланг относительно байонетной гайки;

к) укрепить шланг прибора так, чтобы он по всей длине плотно прилегал к ранцу парашюта, а наконечник шланга был расположен на продольной оси симметрии пластины.

Застегнуть предохранительный клапан ранца. Затем следует проверить, достаточно ли зажаты крючки-кулоны ранцевых резин в металлических петлях на клапанах, продеты ли ранцевые резины в шлевки, и застегнуть ранцевые резины.

Ранцевые резины верхнего клапана ранца застегнуть после того, как будут застегнуты все ранцевые резины.

Примечание. При установке высоты срабатывания на приборе необходимо учитывать атмосферное (барометрическое) давление и рельеф местности в районе возможного приземления. На приборе ППК-У-575А пользоваться отметкой 0,3 км не рекомендуется, так как данная высота находится в пределах изменения атмосферного давления даже в местности, расположенной на уровне моря.

Рекомендуется пользоваться прибором, только начиная с отметки 0,5 км, так как пользование отметкой 0,3 км при недостаточно полных данных о местности и погоде небезопасно.

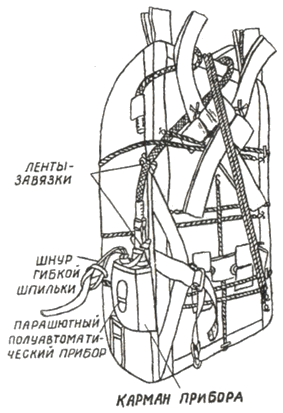

Вид уложенного парашюта показан на фиг. 34.

Фиг. 34.

5. Укладка вытяжной веревки под ранцевые резины

Для этого необходимо:

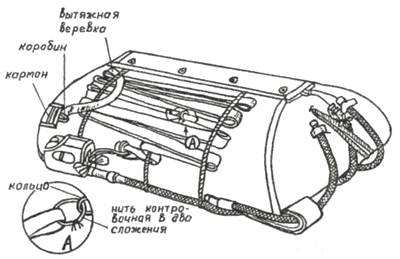

а) вытяжную веревку заправить под верхнюю и нижнюю ранцевые резины на правом боковом клапане и законтрить ее, для чего среднюю петлю вытяжной веревки связать контровоч-ной нитью в два сложения с кольцом, закрепленным на правом клапане ранца (фиг. 35). Перегибы вытяжной веревки должны выходить за ранцевые резины на 0,04-0,06 м;

Фиг. 35.

б) карабин вытяжной веревки вставить в карман на правом боковом клапане;

в) закрыть предохранительный клапан и застегнуть на кнопки-турникеты.

---
