Юниор: Ранец с креплением запасного парашюта
Ранец в соответствии с рисунками 6, 7 предназначен для укладки в него купола со стропами, уложенными в чехол, и части свободных концов подвесной системы.
Ранец изготовлен из ткани арт. 56260кр. пл. и состоит из накладного дна, двух боковых клапанов, верхнего клапана, косынок, фартука.
В дно ранца вставлена рама жесткости. На основе ранца с внешней стороны настрочены восемь лент, образующих петли, предназначенные для крепления ранца к подвесной системе, и две косынки, заканчивающиеся пряжками. В пряжки продеты ленты дополнительного крепления запасного парашюта, заканчивающиеся карабинами.
На основе ранца с внешней стороны настрочен верхний клапан, а внизу — карман для лент затяжки. На верхнем клапане установлены два люверса для зачековки ранца, две проволочные петли для ранцевых резин. Прокладка из кирзы и внутренняя пластина придают клапану необходимую жесткость. На ранце установлены две ранцевые резины.
С внутренней стороны на основе ранца пришиты два боковых клапана.
В свободных углах боковых клапанов смонтированы съемные парашютные соты для зачековки ранца при укладке. Все срезы клапанов ранца окантованы лентой. На дне ранца настрочен фартук.

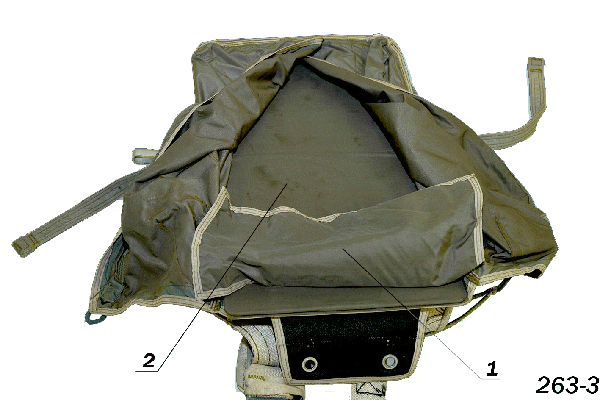

Рис. 6. Ранец
1 — фартук; 2 — дно накладное.

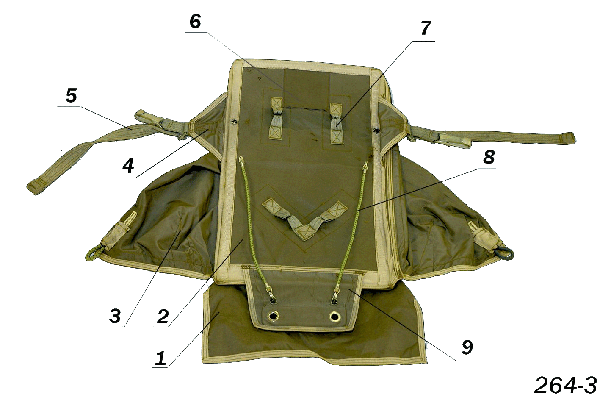

Рис. 7. Ранец
1 — фартук; 2 — основа ранца; 3 — клапан боковой; 4 — косынка; 5 — крепление запасного парашюта; 6 — карман затяжки; 7 — петля крепления; 8 — ранцевая резина; 9 — клапан верхний.
