Мальва-24СК: Подсоединение парашютного полуавтомата к запасному парашюту

Взведите прибор, для этого:

  • поставьте уложенный парашют вертикально и упритесь в него коленом;
  • захватите одной рукой часть шланга прибора, выходящую из спинки ранца;
  • другой рукой, с помощью затяжки, пропущенной в петлю гайки прибора, взведите прибор.

Пропустите под эластичную шлевку на верхнем клапане запасного парашюта трос с гайкой и петлей. Наденьте петлю прибора на одну из двух петель шнурового кольца с серьгой.

Пропустите звено разблокировки под эластичную шлевку на верхнем клапане запасного парашюта и поочередно в две петли шнурового кольца с серьгой. Оставшийся конец звена разблокировки заправьте в карман на нижнем клапане запасного парашюта (рисунок 125).

Подсоединение парашютного полуавтомата к запасному парашюту

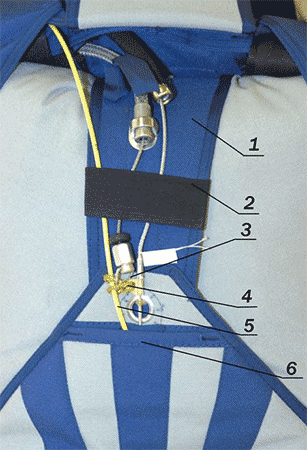

1 — клапан верхний; 2 — шлевка эластичная; 3 — петля прибора; 4 — кольцо шнуровое с серьгой; 5 — звено разблокировки; 6 — карман на нижнем клапане.
Рисунок 125 — Подсоединение парашютного полуавтомата к запасному парашюту

Закройте предохранительный клапан запасного парашюта и зафиксируйте его держателями (рисунок 126).

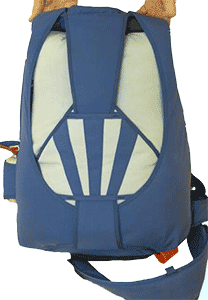

Общий вид уложенной парашютной системы

Рисунок 126 — Общий вид уложенной парашютной системы
