Мальва-24СК: Установка парашютного полуавтомата (прибора) ППК-У-405АД на ранец

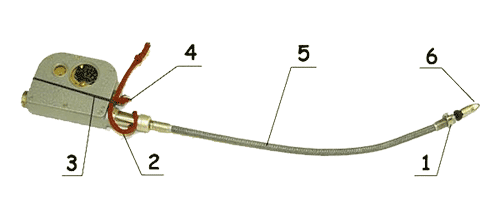

Подготовьте прибор к установке:

1. Сгоните байонетную гайку по резьбе на край шланга.
2. Соедините гибкую шпильку прибора узлом-удавкой со средней петлей фала гибкой шпильки.
3. Наденьте на шланг прибора другую петлю фала гибкой шпильки и прижмите фал к корпусу прибора резиновой петлей, надетой на корпус прибора.
4. Вставьте гибкую шпильку в прибор. Вытяните слабину фала в сторону шланга для фиксации шпильки резиновой петлей (рисунок 120)

1 — гайка байонетная; 2 — слабина фала гибкой шпильки; 3 — петля резиновая; 4 — шпилька гибкая; 5 — шланг; 6 — петля.
Рисунок 120 — Подготовка прибора к монтажу на ранец

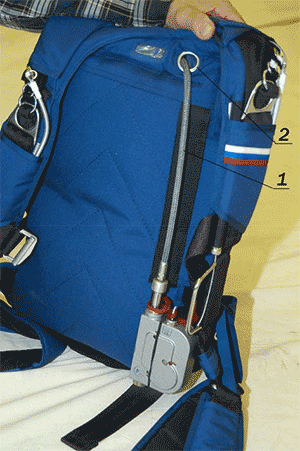

Пропустите байонетную гайку и шланг прибора в люверс для пропуска шланга внутрь ранца на спинке ранца (рисунок 121).

1 — шланг прибора; 2 — люверс на спинке ранца.
Рисунок 121 — Установка парашютного прибора на ранец

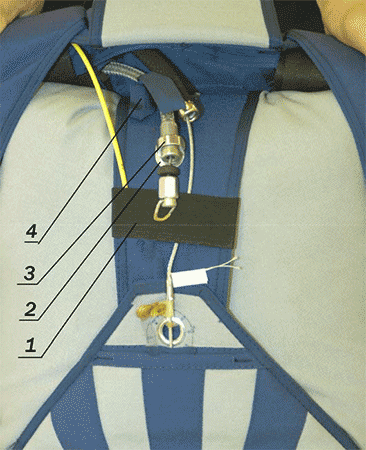

Соедините байонетную гайку с пластиной верхнего клапана отсека запасного парашюта и привяжите шланг прибора лентой-завязкой на верхнем клапане (рисунок 122).

1 — шлевка эластичная; 2 — шайба; 3 — гайка байонетная; 4 — лента-завязка.
Рисунок 122 — Установка парашютного прибора на ранец

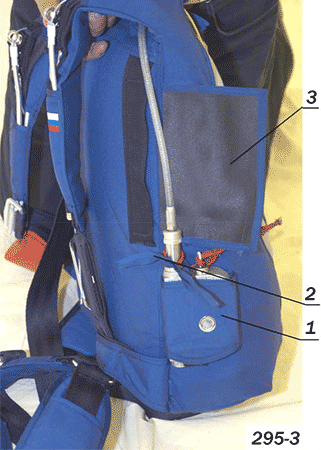

Поместите прибор в карман на ранце, ориентируя циферблат к боковому клапану ранца. Завяжите ленты-завязки, закрепляя ими корпус прибора. Лента-завязка должна проходить поверх резиновой петли, надетой на корпус (рисунок 123).

1 — карман прибора; 2 — лента-завязка; 3 — предохранительный клапан шланга.
Рисунок 123 — Установка парашютного прибора на ранец

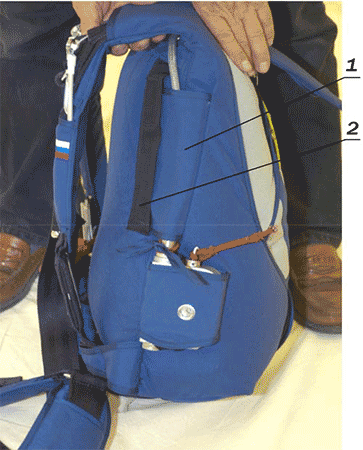

Зафиксируйте шланг прибора вдоль ранца предохранительным клапаном.

Предохранительный клапан закрепите на спинке ранца, на ленте с текстильной застежкой (рисунок 124)

1 — клапан предохранительный; 2 — лента с текстильной застежкой.
Рисунок 124 — Фиксация шланга прибора

ВНИМАНИЕ! Снятие прибора с ранца производится в обратной последовательности.
