П1-У: Камера основного парашюта

Камера (рис. 9) предназначена для укладки в неё основного парашюта с целью упорядочения введения его в действие.

Основа камеры имеет коническую форму и изготовлена из ткани типа «Оксфорд-420», усиленной лентами ЛТКкр-26-600. В нижней части камера снабжена юбкой (длина юбки — около 0,5м) из ткани типа F-111 с эластичной лентой для обеспечения упорядоченного выхода купола ОП из камеры.

Камера имеет комплект съемных резиновых сот и одну пару съемных парашютных сот, предохранитель строп и фартук для прикрытия нижней части камеры.

Резиновые соты предназначены для вкладывания в них строп купола, парашютные соты — для замыкания фартука пучками строп купола. Резиновые соты, изготовленные из плоской резины (S7111, P/G), присоединяются к настроченным на камеру лентам узлом-удавкой. На каждую петлю ленты можно устанавливать 1-3 соты.

Разорвавшиеся соты не ремонтируются, а заменяются новыми.

Камера имеет два люверса для пропуска съёмных парашютных сот, закрепляемых на фартуке. Над люверсами нашиты карманы для заправки в них пучков строп.

Предохранитель строп предназначен для предохранения уложенных в соты строп от выдувания их потоком воздуха в процессе раскрытия. Пучки строп, вложенные в парашютные соты, замыкают фартук и препятствуют преждевременному выходу купола из камеры.

В верхней части камера закрывается с помощью шнура-затяжки. Для соединения с вытяжным парашютом или вытяжным звеном на камере имеется уздечка, образованная лентами каркаса камеры. Петля (красного цвета) внутри камеры обеспечивает соединение уздечки камеры с полюсной уздечкой купола ОП (варианты «Б», «В», «Д»).

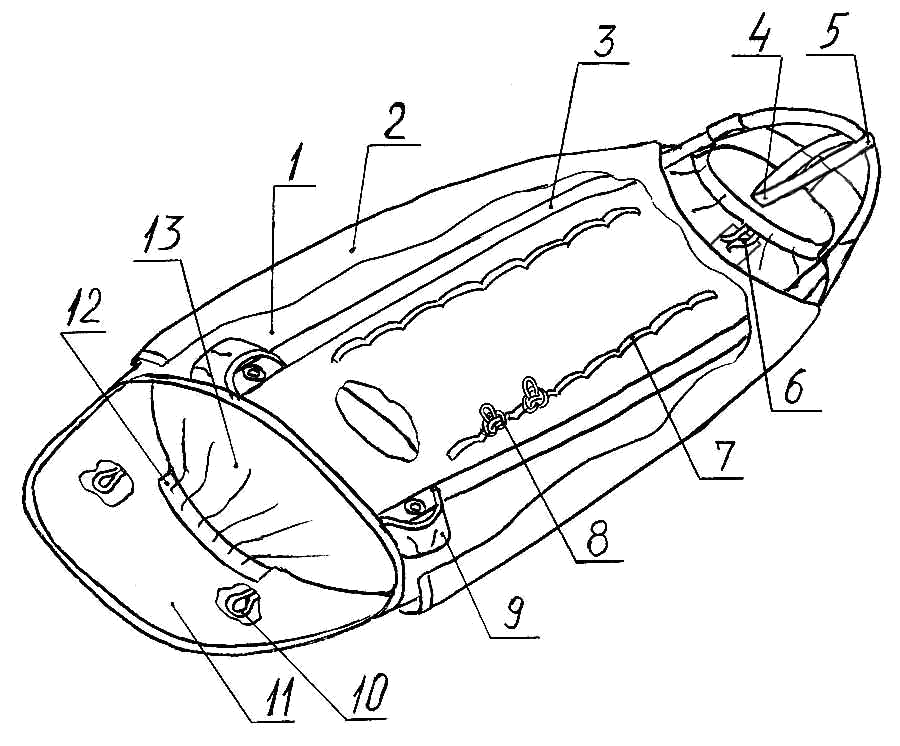

Рис. 9. Камера:

1 — основа камеры; 2 — предохранитель строп; 3 — лента каркаса; 4 — петля; 5 — уздечка; 6 — шнур-затяжка; 7 — лента сот; 8 — сота; 9 — карман строп; 10 — сота парашютная съемная; 11 — фартук; 12 — кольцо эластичное; 13 — юбка.
