П1-У: Парашют вытяжной (мягкий)

Парашют (рис. 14) диаметром 0,9м (площадь — 0,6м²) предназначен для вытягивания ОП. Конструкция парашюта подобна конструкции пружинного ВП, но вместо пружины и диска-накладки парашют снабжен центральной стропой из ленты ЛТК-10-100, а на вершине купола для захвата рукой установлена пластиковая втулка.

Боковина ВП усилена лентами ЛТК-10-70, на основе каркас отсутствует. Основа парашюта выполнена из ткани с низкой воздухопроницаемостью (ткань типа F-111).

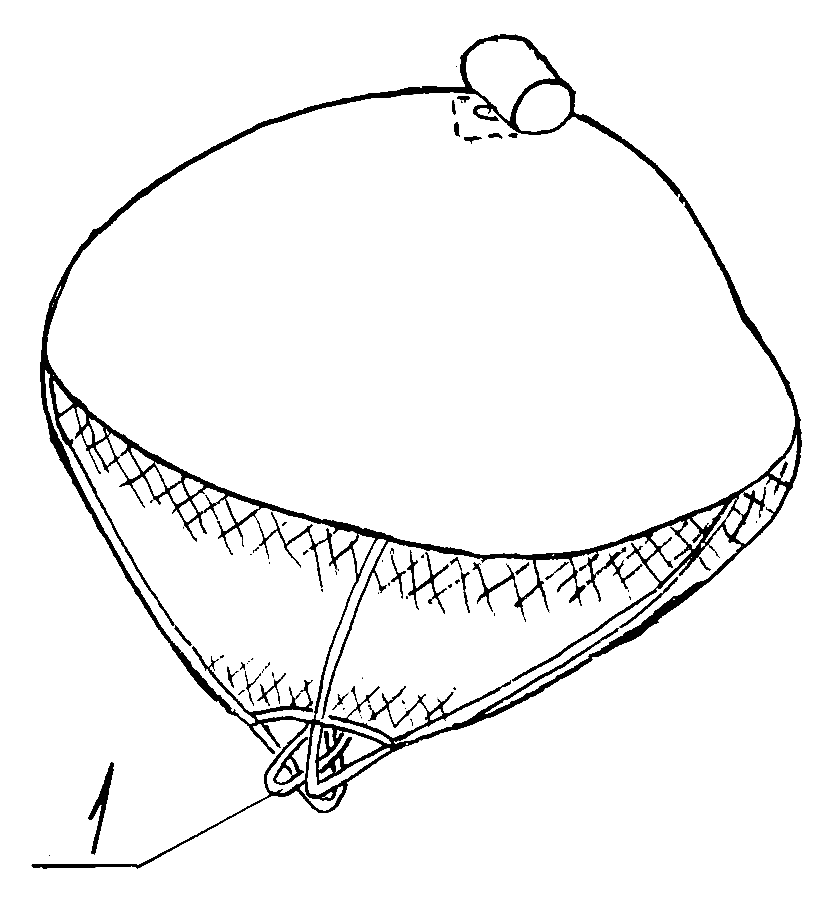

Рис.14. Парашют вытяжной:

1 — стропа центральная.

П1-У: Комплект установочный ВП

Комплект установочный после монтажа на нижний обрез ранца образует эластичный карман для размещения мягкого ВП. Комплект (рис. 15) включает эластичную накладку, монтажный трос и звено резервного раскрытия ОП. При выдёргивании звена (выполняется обучающим инструктором при необходимости) эластичная накладка откидывается и воздушный поток вводит ВП в действие.

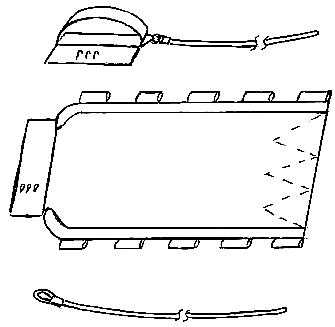

Рис. 15. Комплект установочный ВП

П1-У: Звено вытяжное ОП

Звено обеспечивает соединение мягкого ВП с камерой и — через петлю камеры — с полюсной уздечкой ОП, а также зачековку ранца. Звено (рис. 16) представляет собой ленту прочностью 455кгс (тип 4) длиной 2,4м с петлями на концах, в нижней части которого установлена изогнутая шпилька для зачековки клапанов ранца.

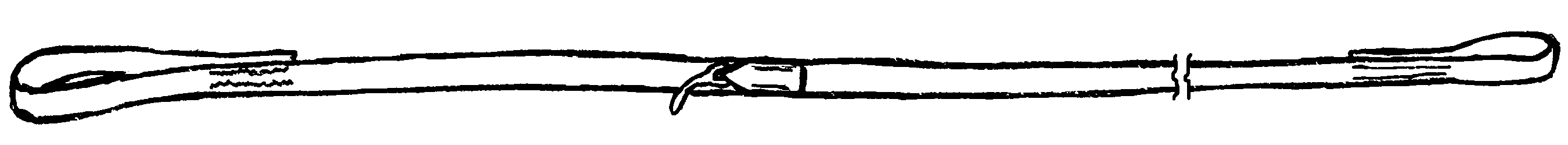

Рис. 16. Звено вытяжное ОП
