П1-У: Звено раскрытия основного парашюта

Звено, предназначенное для ручного раскрытия ранца, включает полужесткую ручку, к которой разъёмной пряжкой прикреплен трос с зачековочной шпилькой.

В варианте «Б» применения ПС вместо троса с зачековочной шпилькой к петле звена прикрепляется звено аварийного раскрытия.

Звено раскрытия ОП удерживается при помощи текстильной застежки в кармане левого плечевого предохранителя ранца.

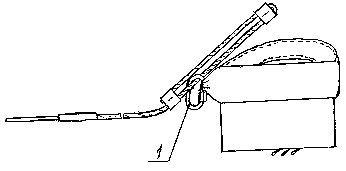

Рис. 10. Звено раскрытия: 1 — разъёмная пряжка.

П1-У: Звено аварийного раскрытия

Звено, предназначенное для раскрытия парашюта в случае обрыва или незацепления вытяжной веревки (в варианте «Б»), выполнено из высокомодульного полиэтилена (DYNEEMA) прочностью 420 кгс. Звено имеет две петли — для соединения с разъёмной пряжкой звена раскрытия ОП и соединения со шпилькой-чекой звена расчековки.

П1-У: Звено вытяжное (веревка раскрытия)

Звено вытяжное предназначено для принудительного раскрытия ранца и стягивания камеры с купола ОП, принудительной расчековки ранца или включения парашютного полуавтоматического прибора (при ручном введении ОП в варианте «В»). На одном конце звено (длиной 4,5м) имеет прицепной карабин для присоединения его к тросу внутри воздушного судна, а на другом — петлю для:

а) крепления камеры при прыжках с принудительным стягиванием камеры;

б) присоединения петли звена расчековки при прыжках с принудительной расчековкой ранца;

в) присоединения фала с гибкой шпилькой прибора при ручном введении ОП.

Звено изготовлено из ленты с555к прочностью 1200кгс. На расстоянии 0,4м от петли на звене установлена резервная петля.

Для контроля вытяжного звена лента у карабина обшита яркой тканью.

П1-У: Звено соединительное

Звено предназначено для соединения пружинного вытяжного парашюта с камерой и — через петлю камеры — с полюсной частью ОП. Звено длиной 1,6м изготовлено из ленты прочностью 600кгс и имеет большую и малую петли на концах.

П1-У: Звено расчековки

Звено расчековки (рис.11) выполнено из дакронового шнура прочностью более 300кгс и имеет большую и малую петли для соединения узлом-удавкой с вытяжным звеном и шпилькой-чекой. При отсутствии фала гибкой шпильки парашютного полуавтомата шпилька-чека может быть демонтирована, а гибкая шпилька — установлена на ее место.

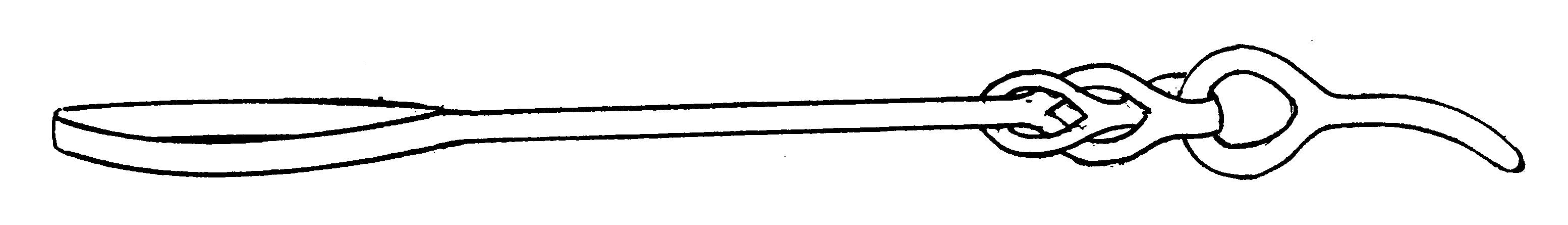

Рис. 11. Звено расчековки

П1-У: Звено управления

Звено управления предназначено для удобства действия парашютиста стропами управления основного парашюта. Звено (рис. 12) из ленты прочностью 455кгс (тип 4) снабжено полужесткими наконечниками для крепления звена на свободном конце. На люверс звена петлёй-удавкой монтируется стропа управления.

Рис. 12. Звено управления

П1-У: Чехол предохранительный

Предохранительный чехол обеспечивает защиту обшивки ВС от возможных повреждений ее шпилькой-чекой звена расчековки после раскрытия ранца. Чехол применяется совместно со звеном расчековки, имеет форму конуса и изготовлен из ткани типа «Кордура». Петля на вершине конуса обеспечивает соединение с вытяжным звеном.

П1-У: Предохранитель звена отсоединения

Предохранитель, обхватывая звено отсоединения, препятствует случайной отцепке правых свободных концов. Предохранитель (рис. 13) выполнен в виде тканевого прямоугольника, на который настрочены текстильные застежки (для закрепления на свободном конце), ручка и петля для соединения с подвесной системой.

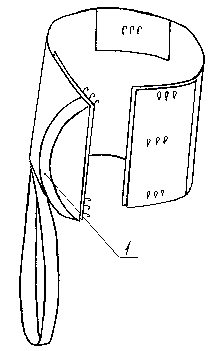

Рис. 13. Предохранитель звена отсоединения: 1 — ручка.

П1-У: Шайба

Металлическая шайба с центральным отверстием устанавливается на зачековочную петлю, обеспечивая фиксацию петли на ранце.

П1-У: Петля зачековочная

Зачековочная петля, изготовленная из высокомодульного полиэтилена прочностью 485кгс, предназначена для зачековки клапанов ранца. На петле завязан специальный узел, в который при эксплуатации упирается шайба. При использовании пружинного ВП (варианты «Б» и «В») узел завязывается на расстоянии 50…60мм от конца петли, в остальных случаях (варианты «А» и «Д») — на расстоянии 30…40мм от конца петли.

П1-У: Сота резиновая

Съёмные резиновые соты (S7111 P/G) внутренним диаметром около 18мм обеспечивают фиксацию уложенных строп парашюта. Ещё три соты обеспечивают крепление на ранце сложенного вытяжного звена.
