П1-У: Основной парашют

Купол парашюта площадью 68м2 — восьмилопастный (рис. 3), выполнен из парашютной ткани типа F-111 с низкой воздухопроницаемостью.

Полотнища купола соединены между собой швом взамок. Для увеличения прочности с внешней стороны купола нашит каркас из капроновых лент прочностью 70кгс (ЛТКП-13-70) и 185кгс (ЛТКП-15-185). Купол имеет полюсное отверстие диаметром 0,95м с полюсной уздечкой. По бокам купола расположены профилированные щели.

Петли купола выполнены из ленты прочностью 185кгс (ЛТКП-15-185).

К петлям купола петлей-удавкой прикреплены 32 стропы длиной 9м. Материал строп — полиэстер (дакрон) прочностью 240 или 180кгс. Вторые концы строп крепятся к свободным концам (СК) подвесной системы четырьмя разъёмным мягкими звеньями (т. наз. «софтлинками»): стропы 1…8 и 24…32 — к правому и левому заднему СК, стропы 9…16 и 17…24 — к правому и левому переднему СК.

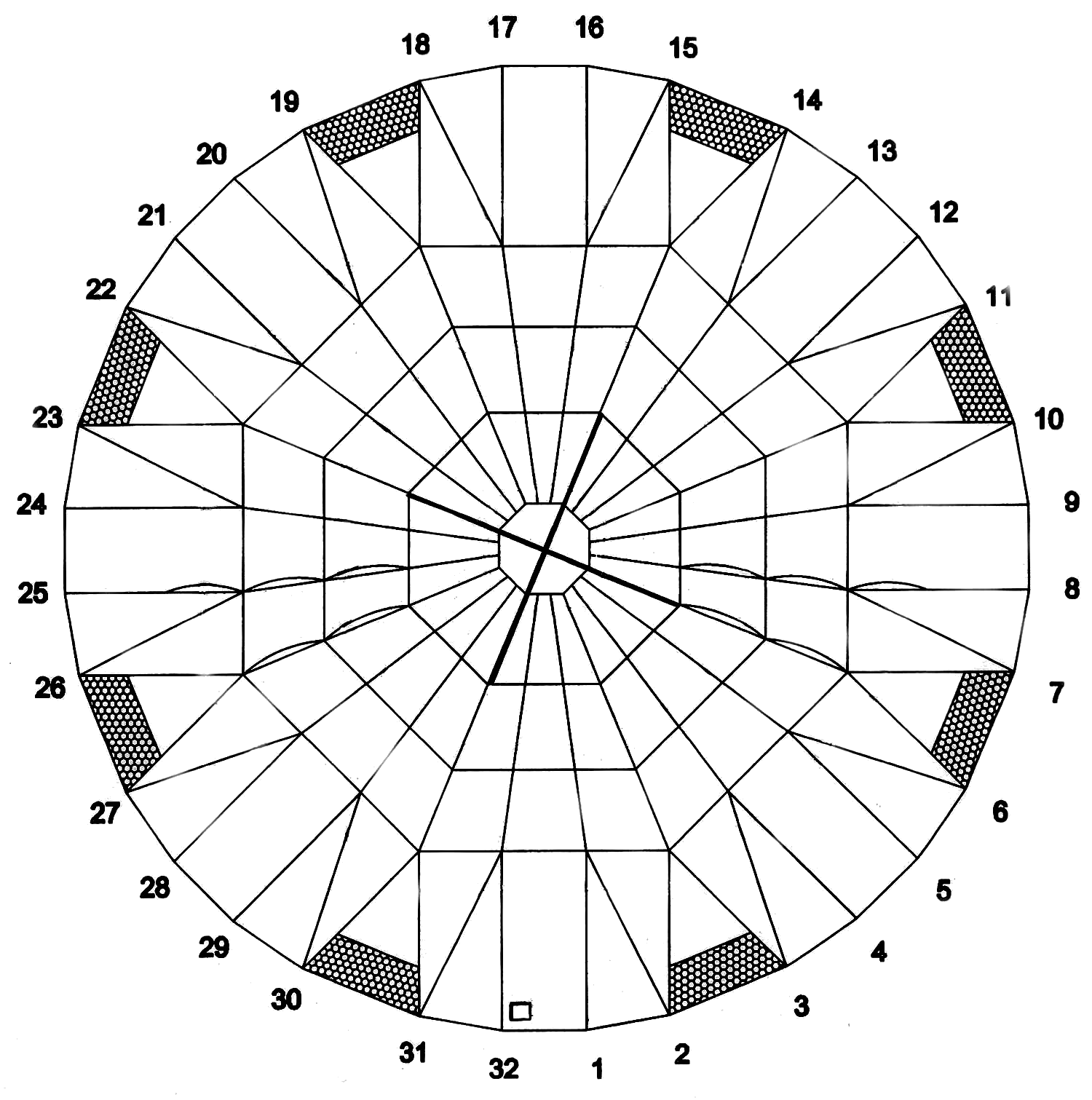

Купол парашюта

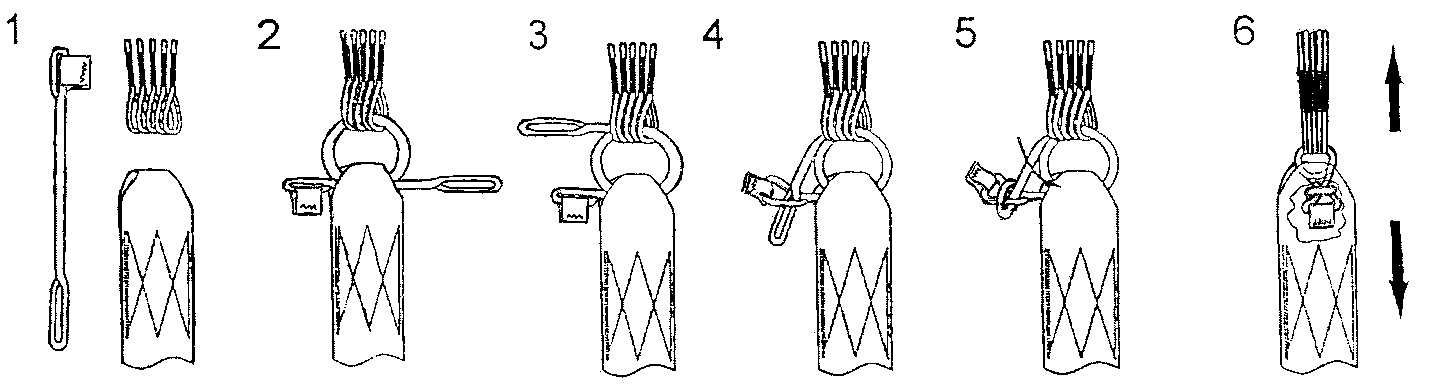

Схема установки «софтлинка»

Рис. 3. Купол парашюта и схема установки «софтлинка»

Для облегчения укладки купола стропы 1 и 32 — синего цвета, стропы16 и 17 — красного цвета. Допускаются стропы 1, 32, 16 и 17 из шнура белого цвета с настроченными муфтами (у кромки и разъёмных звеньев) соответствующего цвета. Стропы управления прикреплены к стропам 7 и 26.

Для уменьшения вероятности перехлёстывания купола стропами между лопастями купола (у нижней кромки) установлены перемычки и закреплена крупноячеистая сетка.
