П1-У: Система подвесная
Подвесная система является соединительным звеном между парашютом (куполом со стропами) и парашютистом. К подвесной системе присоединяется ранец, а к пряжкам — через свободные концы (СК) — стропы купола.
Подвесная система (рис. 4) изготовлена из капроновой ленты арт. с556к шириной 44мм (прочностью более 1600кгс) и состоит из круговой и двух регулировочных лямок, поясного обхвата и двух
Круговая лямка сострочена из ленты в два сложения и с помощью регулировочных лямок и пряжек соединяется с
В нижней части круговая лямка раздвоена, ленты сшиты встык по длине и к ним пришита накладка для более удобного сидения в подвесной системе во время снижения.
Там же закреплены ножные обхваты, на которых смонтированы щелевые пряжки для регулировки обхватов по длине. Обхваты заканчиваются пряжками, которые вставляются в карабины, установленные на круговой лямке выше ножных обхватов. Ленты крепления карабинов соединены через регулировочные пряжки с поясным обхватом.
В нижней передней части наспинно-плечевых обхватов прикреплены ленты с карабином и пряжкой, образующие грудную перемычку, которая регулируется по объему груди парашютиста.
Задняя
В верхней передней части каждого

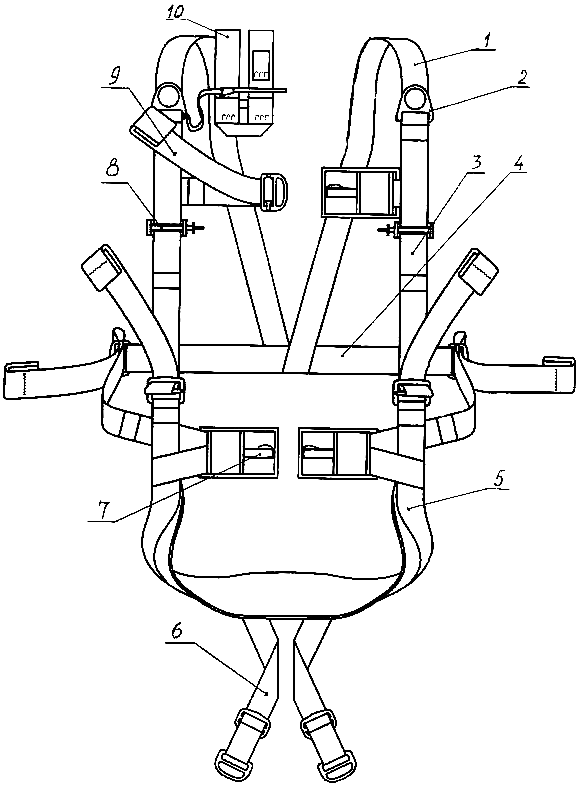

Рис. 4. Система подвесная:
1 — обхват плечевой; 2 — пряжка крепления СК; 3 — лямка регулировочная; 4 — обхват поясной; 5 — лямка круговая; 6 — обхват ножной; 7 — карабин; 8 — скоба крепления запасного парашюта; 9 — лента грудной перемычки; 10 — звено отсоединения.
Трос зачековки правого СК закреплён на звене отсоединения (рис. 4). Звено изготовлено из ленты арт. с556к, на которую нашита петля для крепления звена к пряжке КЗУ и красная или оранжевая лента
