П1-У: Подготовка ПС к укладке
После осмотра парашютной системы присоединить

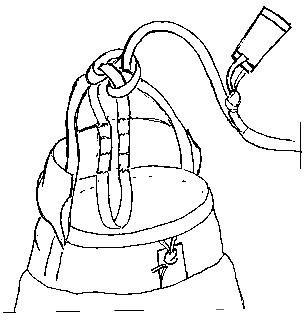

Концевую петлю вытяжного звена соединить узлом-удавкой с уздечкой камеры (рис. 17, узел условно не затянут). На шпильку-чеку узлом-удавкой смонтировать резиновую соту.
Рис. 17.
Проверив правильность монтажа строп, соединить левый свободный конец (если свободные концы подвесной системы отсоединялись) с левой пряжкой КЗУ (рис. 18):
- отогнуть пряжку КЗУ и вставить в нее со стороны грудной перемычки большое кольцо свободного конца (рис. 18а);
- вставить малое кольцо в большое, пропустить чекующую петлю через малое кольцо (рис. 18б);
- отогнуть ленту с люверсом и пропустить петлю через люверс;
- зачековать петлю тросом свободного левого СК, трос заправить в предохранительный туннель (рис. 18в);
- надвинуть на кольца КЗУ эластичную шлёвку.

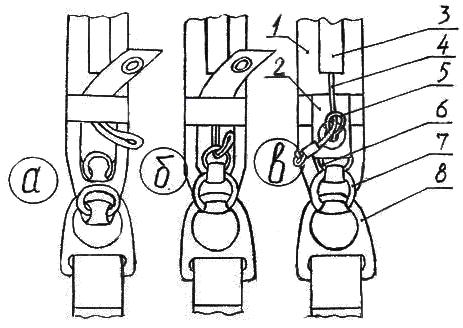

Рис. 18. Присоединение левого свободного конца к подвесной системе:
1 — конец свободный; 2 — лента с люверсом; 3 — туннель; 4 — трос; 5 — петля чекующая; 6 — кольцо малое; 7 — кольцо большое; 8 — пряжка КЗУ.
Аналогично левому, соединить правый свободный конец с правой пряжкой КЗУ, зачековать петлю тросом звена отсоединения, трос заправить в предохранительный туннель. Прикрепить узкую текстильную застёжку звена к ответной части застёжки на переднем СК (рис. 19).
Используя широкую текстильную застёжку, закрепить звено отсоединения на СК (рис. 4, рис. 20).
Закрепить узлом-удавкой петлю предохранителя звена отсоединения на пряжке КЗУ. Прикрепить узкую текстильную застёжку предохранителя к ответной части застёжки на заднем СК (рис. 21).
Рис. 19. Монтаж звена отсоединения
Рис. 20. Монтаж звена отсоединения
Рис. 21. Монтаж предохранителя звена отсоединения
Отогнуть ручку звена отсоединения (см. рис. 21) и закрепить предохранитель на свободном конце (рис. 22), используя широкую текстильную застёжку.

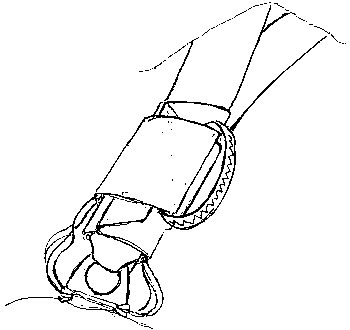

Рис. 22. Монтаж предохранителя звена отсоединения
1 этап укладки | 2 этап
