П1-У: Укладка камеры в ранец и затяжка ранца

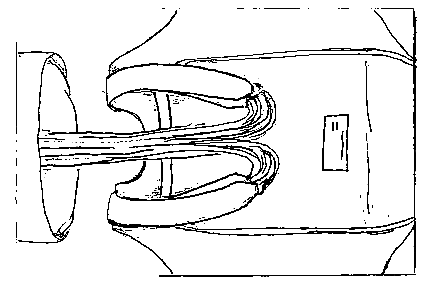

Ранец придвинуть к куполу. Отогнуть клапаны ранца и на дно аккуратно уложить свободные концы подвесной системы (рис. 37, верхний клапан условно не показан).

Укладка камеры в ранец

Рис. 37

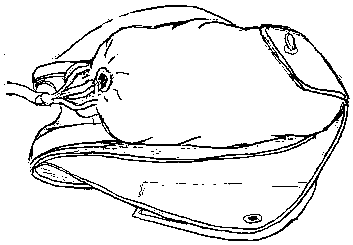

Положить камеру на дно ранца (рис. 38).

Укладка камеры в ранец

Рис. 38.

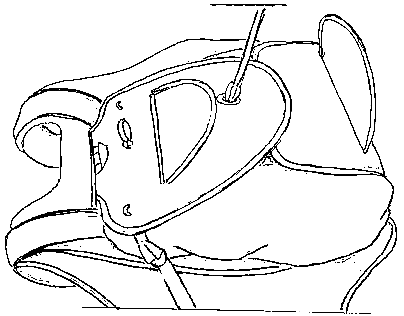

Используя ленту-затяжку, протащить зачековочную петлю (длина петли от узла — 40…50мм) на нижнем клапане через люверс верхнего клапана; вытяжное звено вывести в верхний левый (рис. 39) угол ранца, петлю камеры (красного цвета) — в верхний правый или левый угол ранца.

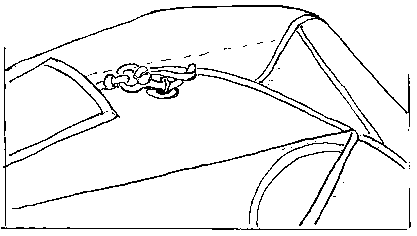

Протащить зачековочную петлю через люверс правого и левого клапанов и зачековать её шпилькой-чекой. Аккуратно удалить затяжку из зачековочной петли, резиновую соту надеть на шпильку-чеку (рис. 40), закрыть предохранительный клапан.

Обстучать ранец и придать ему ровную, симметричную форму.

Укладка камеры в ранец

Рис. 39



Укладка камеры в ранец

Рис. 40

3 этап | 4 этап укладки | 5 этап
