П1-У: Укладка камеры в ранец и затяжка ранца
Ранец придвинуть к куполу. Отогнуть клапаны ранца и на дно аккуратно уложить свободные концы подвесной системы (см. рис. 37), камеру положить на дно ранца (см. рис. 38).
Внимательно осмотреть зачековочную петлю, при необходимости — заменить.

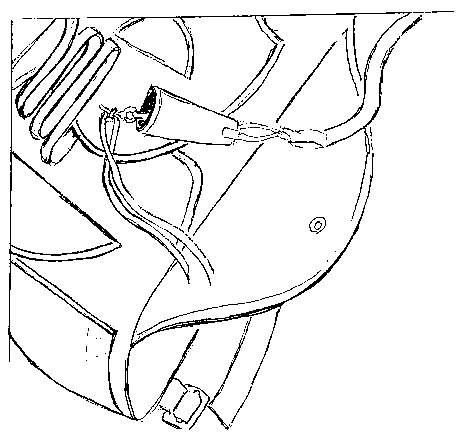

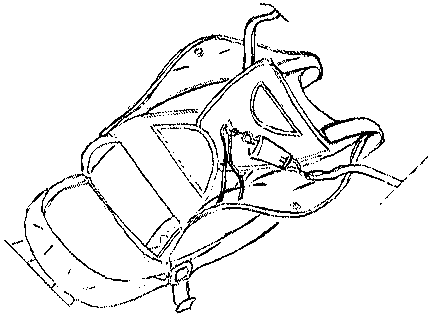

Продеть затяжку длиной 1,5м в зачековочную петлю (длина петли от узла — 50…60мм), пропустить затяжку сквозь люверс верхнего клапана (рис. 46), сложить зигзагообразно соединительное звено и положить на трамплин (рис. 47).
Рис. 46
Рис. 47
Пропустить затяжку сквозь пружину ВП и вывести наружу через люверс накладки ВП.
ВНИМАНИЕ! Проследить, чтобы затяжка от петли до люверса проходила по оси пружины, без огибания ее витков.
Поставить пружину ВП накладкой вверх на трамплин с уложенным звеном, сложить пружину и зачековать петлю шпилькой звена раскрытия ОП. Вытащить

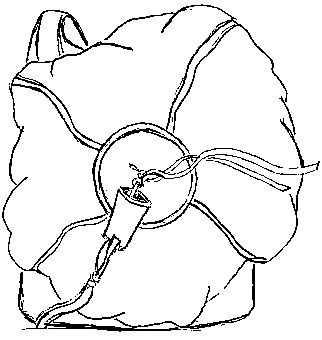

Рис. 48

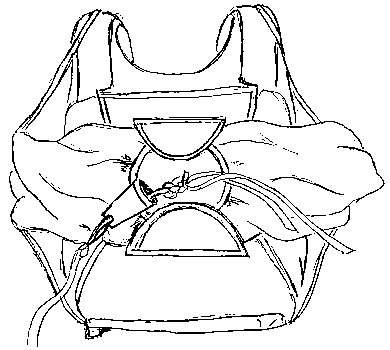

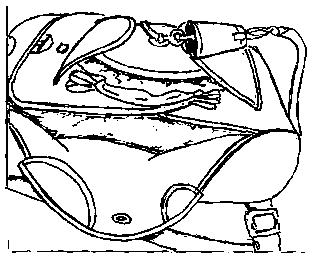

Аккуратно сложить и подвернуть верхнюю и нижнюю части купола (рис. 49), а затем — правую и левую части (рис. 50).
Рис.49
Рис. 50
Пропустить затяжку в люверс правого и левого клапанов и, удерживая

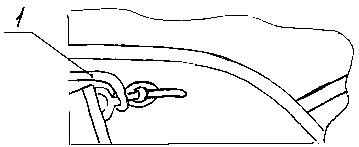

Рис. 51: 1 — петля звена аварийного раскрытия

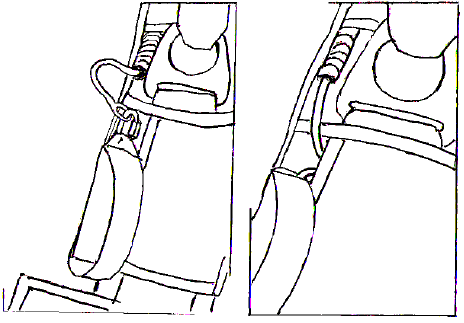

Слабину звена аварийного раскрытия заправить между текстильными застежками на плечевом предохранителе (рис. 52).
Рис. 52
Обстучать ранец и придать ему ровную, симметричную форму.
ПРИМЕЧАНИЕ. Для проверки правильности длины петли зачековки нажать рукой на левый клапан в зоне расположения люверса усилием порядка 20…30кгс. Если при этом клапан «проседает» (сжимаются неплотно сжатые витки пружины ВП), расчековать клапаны и уменьшить длину петли зачековки на необходимую величину.
Повторить операции затяжки ранца и ВП.
ВНИМАНИЕ! Неплотное сжатие витков приводит к резкому уменьшению величины вылета пружины ВП, попаданию ВП в «аэродинамическую тень», замедлению процесса ввода основного парашюта.
