П1-У: Укладка ОП для прыжка с ручным раскрытием ранца и вводом основного парашюта мягким вытяжным парашютом (вариант «Д»)
1. Подготовка ПС к укладке
После осмотра парашютной системы на нижний обрез ранца смонтировать установочный комплект:
- используя монтажный трос, соединить нижние петли (рис. 59) эластичной накладки с соответствующими петлями на обрезе ранца; петлю троса вставить в эластичную петлю, конец троса заправить в туннель на ранце;
- аналогично тросом звена резервного раскрытия ОП соединить верхние петли накладки с петлями на обрезе ранца; конец троса заправить в туннель на ранце;
- заправить конец эластичной накладки (с текстильной застёжкой) под широкую ленту на обрезе ранца, туда же вставить звено резервного раскрытия ОП (рис. 60).

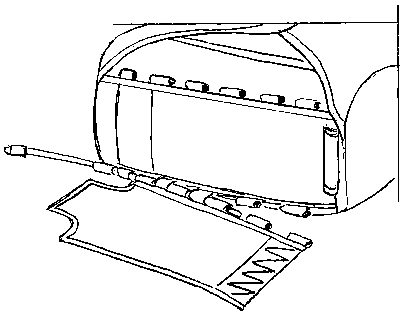

Рис. 59

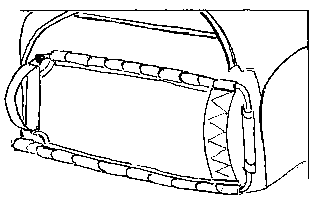

Рис. 60
Вывернув предварительно камеру, соединить
К свободной петле звена присоединить
Стянуть верхнюю часть камеры шнуром и завязать любым легко развязывающимся узлом, концы шнура заправить в карман шнура.
Дальнейшую подготовку ПС производить так, как указано в варианте «А».
2. Укладка купола и проверка строп
См. вариант «А».
3. Надевание камеры на купол ОП и укладка строп в соты камеры
См. варианта «А».
4. Укладка камеры в ранец и затяжка ранца
Укладку камеры в ранец и затяжку ранца производить в соответствии с вариантом «А», за исключением того, что вытяжное звено ОП вывести в правый нижний угол ранца, а для зачековки ранца использовать шпильку звена (рис. 61).
Длина зачековочной петли от узла — 30…40мм.

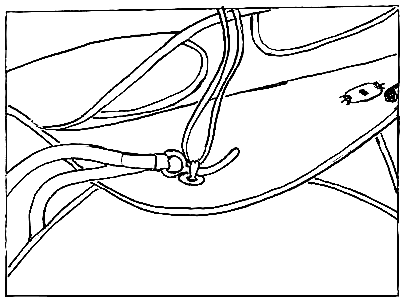

Рис. 61.
Потянув за звено, убедиться, что усилие расчековки ранца составляет 5…10кГс. При необходимости отрегулировать длину петли.
ВНИМАНИЕ! При эксплуатации ПС с зачековочной петлёй большой длины возможно преждевременное раскрытие клапанов ранца.
Снова зачековать петлю шпилькой и аккуратно удалить затяжку из зачековочной петли. Отогнув правый край нижнего клапана, заправить участок звена вытяжного (от шпильки до угла ранца) под края нижнего и правого клапанов (рис. 62); закрыть зачековочный узел защитным клапаном.
Рис. 62
5. Укладка вытяжного парашюта
Соединив полюсную часть купола ВП с коушем (рис. 63А), расправить купол и перегнуть пополам (рис. 63Б).

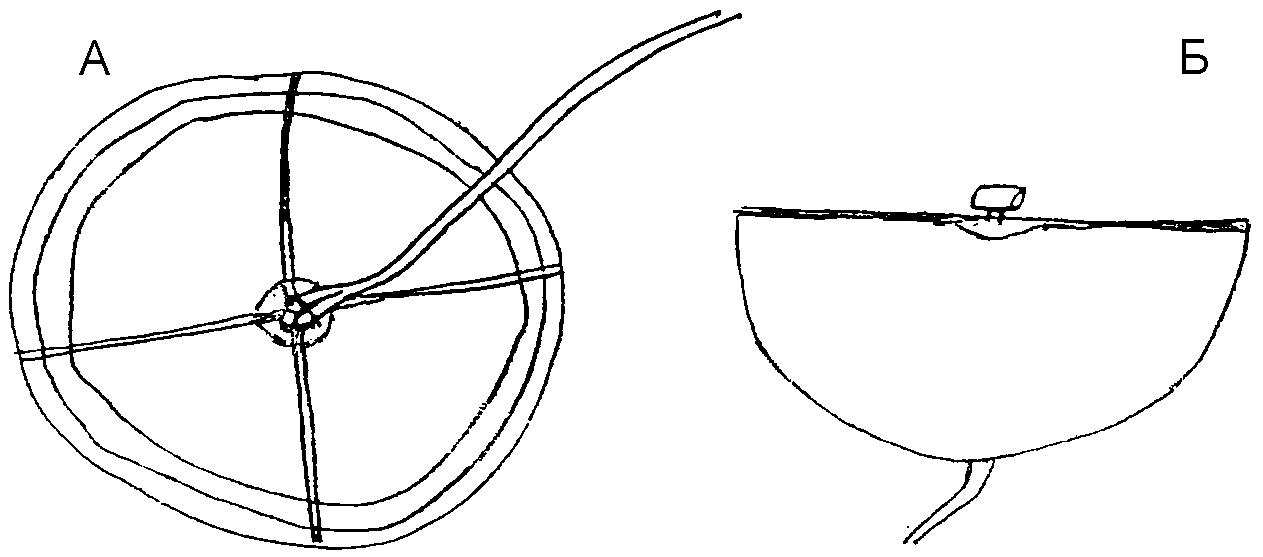

Рис. 63. Укладка ВП
Сложить купол зигзагообразно, обеспечив размер Н (примерно равный длине эластичного контейнера); примыкающую к куполу часть вытяжного звена уложить на купол ВП (рис. 64А). Сложить купол втрое (рис. 64Б), скрутить, как показано на рис. 64В и аккуратно поместить в эластичный контейнер, чтобы бобышка оставалась снаружи (рис. 65), а слабины звена не было.

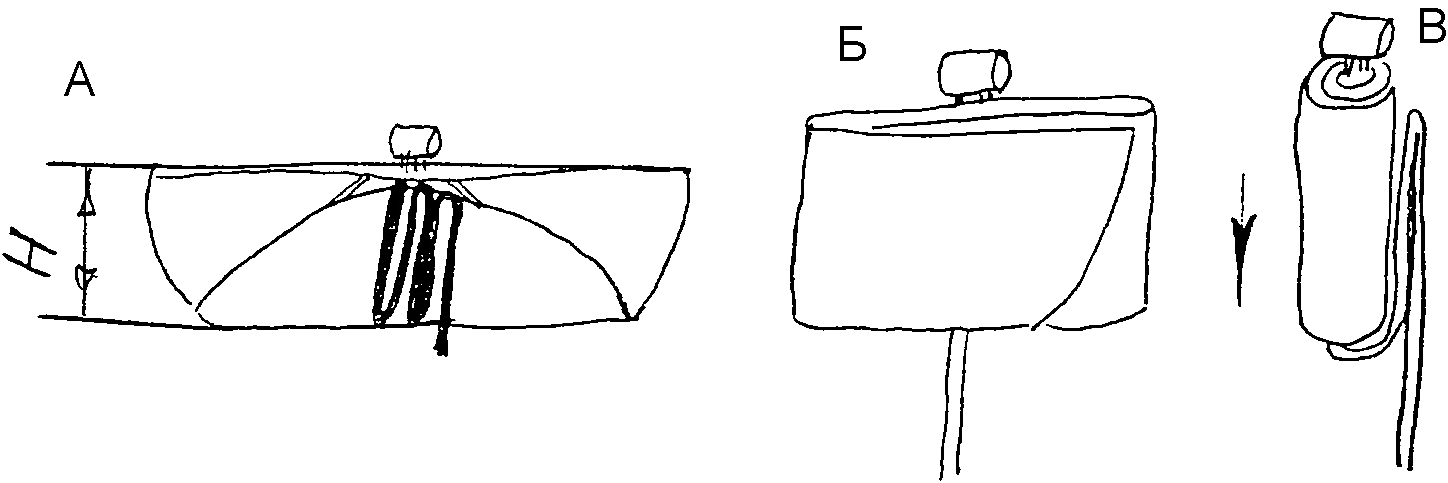

Рис. 64. Укладка ВП
Рис. 65
Обстучать ранец и придать ему ровную, симметричную форму.
6. Оформление паспорта
После окончания укладки парашютной системы произвести необходимые записи в паспорте парашютной системы, согласно правилам ведения паспорта, изложенным в нём.
