З-5: Купол
Купол предназначен для безопасного снижения и приземления парашютиста в случае отказа или ненормальной работы основного парашюта.
Купол парашюта имеет круглую форму и состоит из четырех секторов. Каждый сектор состоит из пяти трапециевидных полотнищ 1 прямого кроя.

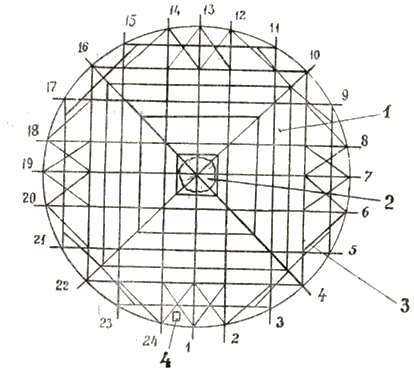

Рис. 3. Купол парашюта
Секторы и полотнища сострочены между собой швом «в замок».
Купол изготовлен из капронового полотна (арт. 56011П), причем первое и пятое полотнища — из капронового белого или крашеного полотна большой воздухопроницаемости (арт. 56011 АП). Площадь купола — 50 м2.
В центре купола имеется полюсное отверстие диаметром 700 мм. Полюсное отверстие и нижняя кромка купола усилены капроновой лентой прочностью 185 кг (
Для удобства при укладке в центре купола имеется уздечка из капронового шнура (
С внешней стороны на купол нашит усилительный каркас 3 из капроновой ленты прочностью 70 кг (
У нижней кромки купола он образует 24 петли, к которым привязываются стропы.
Купол имеет 24 стропы, изготовленные из капронового шнура прочностью 150 кг (
Все стропы имеют одинаковую длину.
В свободном состоянии длина строп от нижней кромки купола до
На расстоянии 1,4 м от нижней кромки на стропах имеются метки для прекращения укладки строп в соты.
На нижнюю кромку над стропами (кроме 12 и
На куполе с внешней стороны между стропами 24 и 1 поставлена марка завода 4.
