З-5: Промежуточная подвесная система

Промежуточная подвесная система (рис. 4) предназначена для соединения купола запасного парашюта с подвесной системой основного парашюта.

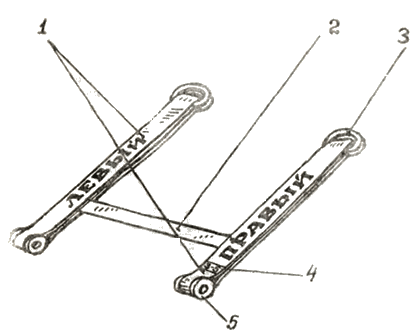

Рис. 4. Промежуточная подвесная система

Промежуточная подвесная система изготовлена из капроновой ленты прочностью 1600 кг (ЛТК-44-1600) и состоит из двух лямок 1, соединенных между собой перемычкой 2. Перемычка изготовлена из капроновой ленты прочностью

1200 кг (ЛТКМкрП-27-1200) в два сложения, для жесткости сострочена зигзагообразной строчкой.

Каждая лямка промежуточной подвесной системы имеет по две пряжки-полукольца 3, к которым привязываются специальным узлом стропы купола и застрачиваются зигзагообразной строчкой.

К каждой пряжке-полукольцу привязывается по 6 строп.

Для удобства присоединения промежуточной подвесной системы к скобам подвесной системы основного парашюта в лямки вставлены втулки 5.

Правая лямка имеет шлевку 4 красного цвета с обозначением индекса парашюта 3-5.

Присоединение промежуточной подвеской системы запасного парашюта за одну скобу крепления запрещается.

Для удобства укладки купола на внешней стороне лямок имеется маркирование «левый» и «правый».
