Укладка запасной парашютной системы З-5

Укладка запасного парашюта производится на том же укладочном полотнище и с теми же укладочными принадлежностями, что и основного парашюта.

Запасной парашют укладывается в пять этапов.

Первый этап.

Проверка наличия и исправности составных частей, подготовка их к укладке.

Элементы 1-го этапа

1. Вытянуть парашют на всю длину.
2. Проверить закрепление парашюта (стеллажный номер) и соответствие номеров в паспорте и на куполе парашюта.
3. Проверить наличие всех частей парашюта.
4. Проверить техническое состояние всех частей.
5. Смонтировать трос звена ручного раскрытия в гибкий шланг и вставить кольцо в карман левого клапана ранца.

Порядок выполнения элементов этапа

Вынимают запасной парашют из сумки и растягивают на всю длину на середине подстилочного полотнища (рис. 1). Кладут ранец и звено ручного раскрытия рядом с промежуточной подвесной системой, парашютную сумку складывают и размещают рядом с уложенной основной парашютной системой.

В первую очередь проверяют соответствие номера паспорта номеру на куполе, затем проверяют наличие всех частей и их техническое состояние.

При осмотре купола проверяют, нет ли порывов ткани и нарушения строчек на карманах, полюсном отверстии и вершине купола, не повреждена ли шнуровая петля красного цвета, нет ли порывов на лентах усилительного каркаса, нет ли повреждений на строчках пришивки секторов и полотнищ. Проверяют состояние строп по всей длине, начиная от нижней кромки купола до полуколец промежуточной подвесной системы. После проверки купол разделяют на две части и готовят к укладке.

Осматривая промежуточную подвесную систему, проверяют надежность крепления винтов полуколец и наличие на них контровочной покраски, нет ли потертостей и порезов на свободных концах и перемычке, не нарушены ли строчки их прошивки, нет ли забоин и заусенцев на втулках.

При осмотре ранца с внутренней стороны проверяют резиновые соты, нет ли порывов клапанов ранца и потертостей на углах рамы жесткости. С внешней стороны ранца проверяют исправность конусов и прочность их крепления к клапану, надежность крепления проволочных петель для ранцевых резин, нет ли деформации и повреждений на пряжках-люверсах, не порван ли карман для кольца звена ручного раскрытия, не повреждены ли шланг, пластины жесткости, люверсы, карманы, надежно ли крепятся двойные ранцевые резины.

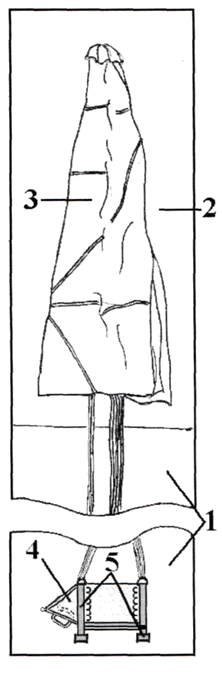

Рис. 1. Положение частей запасного парашюта в 1-м этапе
1 — укладочное полотнище; 2 — подстилочное полотнище; 3 — купол; 4 — ранец; 5 — промежуточная подвесная

При осмотре звена ручного раскрытия проверяют, не погнуты ли шпильки и нет ли на них заусенцев и ржавчины, не нарушены ли оплетка и опайка в местах крепления шпилек к тросу, нет ли порывов нитей троса, надежна ли заделка ограничителя троса. После проверки трос вставляют в шланг, а кольцо в карман клапана. Клапаны ранца (кроме левого) подгибают вниз, ранец кладут на укладочное полотнище резиновыми сотами вверх, а на него накладывают промежуточную подвесную систему.

Элементы контроля 1-го этапа

1. Положение купола:

• наличие на полюсной части купола вытяжного устройства (купол не вывернут наизнанку).

2. Ранец:

• ранец не перевернут (по положению левого клапана);
• кольцо звена ручного раскрытия вставлено в карман левого клапана;
• промежуточная подвесная система наложена на ранец.

Как правило, элементы первого этапа укладки проверяются самим укладывающим.

Положение для контроля

Укладывающий — у ранца проверяет правильность расположения ранца и монтаж звена ручного раскрытия. Помогающий — у вершины купола.



Второй этап.

Укладка купола.

Элементы 2-го этапа

1. Убрать грузики.
2. Уложить левую половину купола (до заводского клейма).
3. Перекинуть правую часть купола на уложенную левую.
4. Уложить правую половину купола.
5. Устранить промежуток между правой и левой частями купола.
6. Подогнутьправую,а затемлевуючастикупола, сложивегопо ширине ранца, и зафиксировать тремя грузиками.
7. Проверить правильность укладки купола.

Порядок выполнения элементов этапа

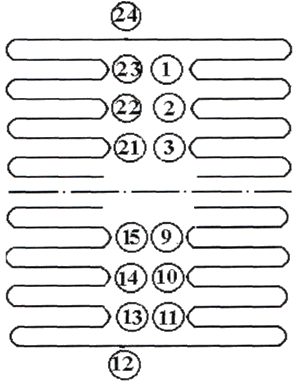

Рис. 2. Схема укладки купола (цифрами в кружках обозначены порядковые номера строп)

Укладывающий берет стропу №12 и, удерживая ее на середине укладочного полотнища, перебрасывает купол на правую сторону укладочного полотнища. Берет петлю стропы № 13 и накладывает на петлю стропы № 12, нижнюю кромку, заключенную между ними, складывает вдвое и растягивает перпендикулярно стропам, при этом помогающий разравнивает полотнище от нижней кромки до вершины купола. Укладывающий захватывает петлю стропы № 14, накладывает на петлю стропы №13, помогающий разравнивает полотнище до вершины. В таком порядке укладывают всю левую половину купола до стропы № 24 (рис. 2). На уложенный купол кладут грузики.

Перебрасывают правую половину купола на уложенную левую, а стропу № 12 сдвигают вправо на 20 — 30 мм; берут петлю стропы №11, накладывают на петлю стропы № 12 и разравнивают полотнище от нижней кромки до вершины купола (рис. 3). В аналогичном порядке производится укладка правой половины купола. У правильно уложенного купола клеймо завода-изготовителя должно быть расположено сверху справа, а стропы № 1 и 24 должны быть верхними.

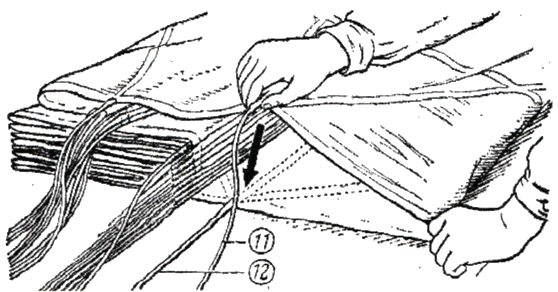

Рис. 3. Укладка правой половины купола

Снимают грузики с купола, подгибают сначала правую, а затем левую части купола от кромки до вершины и складывают на ширину ранца, на свернутый купол снова накладывают грузики. Кладут свободные концы промежуточной подвесной системы на ранец так, чтобы концы с втулками выходили через окна, а перемычка (2) размещалась у верхнего клапана ранца. Между пряжками-полукольцами вставляют укладочную линейку (рис. 4).

Элементы контроля 2-го этапа

1. Правильность положения ранца и промежуточной подвесной системы:

• ранец расположен клапаном (1) со звеном ручного раскрытия влево (рис. 4);
• промежуточная подвесная система находится на ранце, перемычка (2) расположена у верхнего обреза ранца;
• свободный конец со шлевкой (3) красного цвета находится справа.

2. Правильность укладки купола:

• купол и стропы делятся пополам на верхнюю и нижнюю часть;
• стропы №№ 24 и 1 расположены сверху;
• стропы не пересекаются между собой от кромки купола до пряжек промежуточной подвесной системы;
• купол сложен по ширине ранца и зафиксирован грузиками (6).

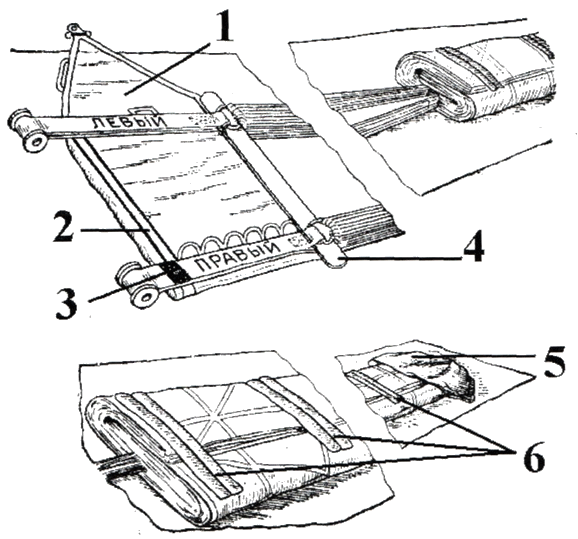

Рис. 4. Положение частей парашюта в конце второго этапа укладки
1 — левый клапан ранца; 2 — перемычка промежуточной подвесной системы; 3 — шлевка красного цвета; 4 — линейка укладочная; 5 — вытяжное устройство; 6 — грузики

Положение для контроля

Укладывающий — стоя на одном колене у кромки купола лицом к проверяющему, удерживает пучок строп; демонстрирует деление купола пополам и положение контрольных строп.

Помогающий — держит на предплечье левой руки ранец с наложенной на него промежуточной подвесной системой, показывая положение левого клапана и расположение лямок промежуточной подвесной системы. Между верхними и нижними пряжками-полукольцами он удерживает укладочную линейку, разделяя стропы на верхнюю и нижнюю группы.



Третий этап.

Укладка строп в соты ранца.

Элементы 3-го этапа

1. Завернуть купол в подстилочное полотнище.
2. Вставить укладочную линейку в крайние (нижние) резиновые соты.
3. Уложить пучок строп в резиновые соты на дне ранца.
4. Уложить оставшуюся часть строп поверх пучков, уложенных в соты.
5. Развязать подстилочное полотнище.

Порядок выполнения элементов этапа

Заворачивают купол в подстилочное полотнище, а освобожденными углами полотнища перевязывают стропы у нижней кромки. Укладочную линейку (4) вынимают из пряжек и продевают ее в крайние нижние резиновые соты на дне ранца над свободными концами, прижимая их к дну ранца. Соединяют все стропы в общий пучок и с помощью крючка затягивают в левую верхнюю соту (1) (рис. 5). Укладывают стропы последовательно во все ячейки резиновых сот, их пучки продевают на 30 — 40 мм в соты, при этом в ходе укладки строп купол постепенно подтягивают к ранцу. При достижении нижней пары сот из них вынимают укладочную линейку. Укладку строп в соты ведут до черных меток (2) на стропах, остаток строп до кромки купола выбирают и укладывают зигзагообразно поперек строп, уложенных в соты. Развязывают концы полотнища и открывают нижнюю кромку купола. Расправляют клапана ранца, и отвороты с кармашками верхнего клапана заправляют между лямками промежуточной подвесной системы и пучками строп.

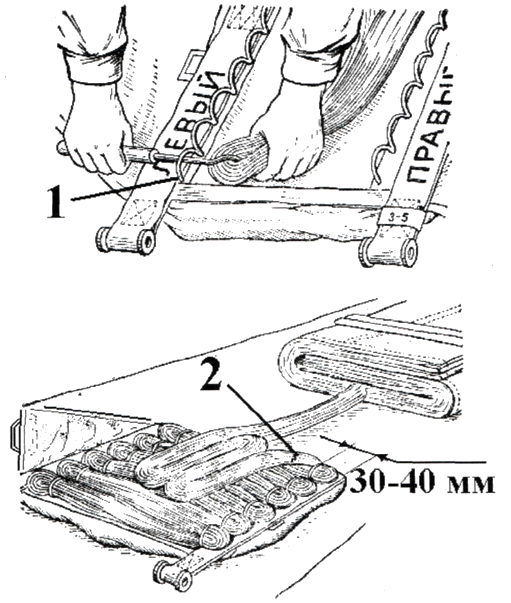

Рис. 5. Укладка строп в соты ранца
1 — верхняя левая сота; 2 — метки на стропах

Элементы контроля 3-го этапа

1. Положение ранца и промежуточной подвесной системы:

• клапан со звеном ручного раскрытия находится слева (рис. 6);
• свободные концы промежуточной подвесной системы с втулками выходят через окна верхнего клапана ранца;
• клапана ранца расправлены, отвороты с кармашками верхнего клапана заправлены между лямками промежуточной подвесной системы и пучками строп.

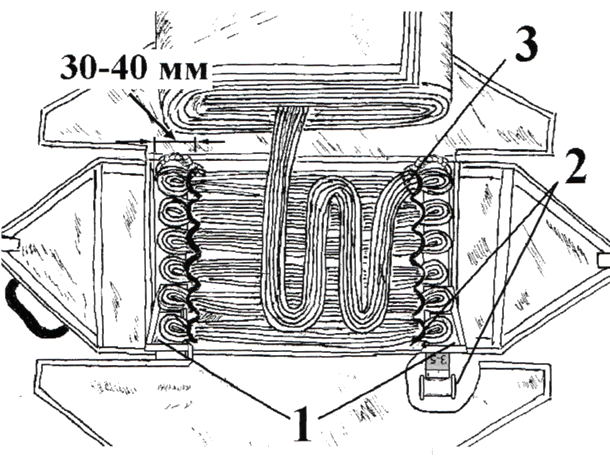

Рис. 6. Положение частей запасного парашюта при контроле 3-го этапа укладки
1 — отвороты с кармашками; 2 — промежуточная подвесная система; 3 — метки на стропах

2. Укладка строп в соты ранца:

• укладка начата в левую верхнюю соту, закончена в правую нижнюю;
• на стропах у правой нижней соты видны черные метки;
• с каждой стороны ранца пучки строп уложены в шесть сот;
• длина пучков строп, выходящих из сот, составляет 30 — 40 мм;
• остаток строп от меток до кромки купола зигзагообразно разложен поверх пучков строп, уложенных в соты;
• подстилочное полотнище развязано, кромка купола находится у нижнего обреза ранца.

Положение для контроля

Укладывающий и помогающий стоят по обеим сторонам купола у его кромки лицом к проверяющему в готовности по его команде произвести наложение кромки купола на ранец.



Четвертый этап.

Укладка купола на ранец.

Элементы 4-го этапа

1. Наложение кромки купола на ранец.
2. Укладка на ранец всего купола зигзагообразно.

Порядок выполнения элементов этапа

Кладут купол на уложенные стропы с таким расчетом, чтобы нижняя кромка разместилась у верхнего клапана (рис. 7). Придерживают купол сверху и, сгибая по ширине ранца, зигзагообразно укладывают его до карманов вытяжного устройства так, чтобы купол на ранце размещался равномерно.

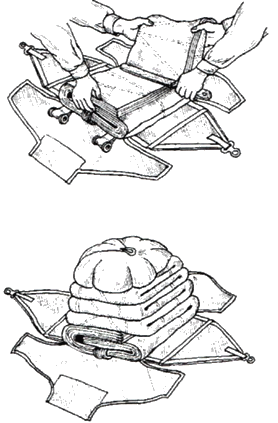

Рис. 7. Укладка купола на ранец

По окончании укладки приподнимают полюсную часть купола, выпускают воздух из карманов вытяжного устройства и кладут его сверху на купол петлей в сторону правого клапана. В этом положении купол фиксируют на-ложенными сверху двумя грузиками.

Элементы контроля 4-го этапа

• кромка купола расположена у верхнего обреза ранца;
• купол сложен зигзагообразно по ширине ранца;
• вытяжное устройство сложено сверху и петлей направлено в сторону правого клапана.

Положение для контроля

Укладывающий и помогающий стоят в одну шеренгу по обеим сторонам ранца лицом к проверяющему.



Пятый этап.

Затяжка клапанов ранца.

Элементы 5-го этапа

1. Затяжка верхнего и нижнего клапанов.
2. Затяжка боковых клапанов.
3. Монтаж ранцевых резин.
4. Контровка первой шпильки.

Порядок выполнения элементов этапа

Прижимают уложенный купол сверху рукой и накладывают на него верхний клапан (рис. 8 а) с двумя конусами. Надевают нижний клапан люверсами на конусы верхнего клапана, в конусы вставляют вспомогательные шпильки (рис. 8 б), при этом купол должен размещаться в ранце равномерно. Накладывают левый боковой клапан, его пряжку-люверс надевают на левый конус, т.е. на люверс нижнего клапана. Вынимают из конуса вспомогательную шпильку и вместо нее вставляют вторую шпильку троса звена ручного раскрытия (рис. 8 в). Аналогичным способом затягивают правый боковой клапан и вставляют в конус первую шпильку троса звена ручного раскрытия. Выбирают излишнюю слабину троса и через шланг заправляют его в карман кольца. Расправляют карманы клапанов (рис. 8) и с помощью укладочной линейки осторожно, чтобы не повредить ткань купола и не нарушить укладку строп, заправляют внутрь ранца. Расправляют карман кольца и заряжают ранцевые резины.

Контрят первую шпильку троса звена ручного раскрытия (5) контровочной нитью № 30 (2) черного цвета (рис. 9). Для этого складывают нить вдвое, надевают образовавшуюся петлю на конец шпильки, который выходит из конуса (3). Прокладывают концы нити вдоль шпильки и завязывают их вокруг троса простым тройным узлом в том месте, где начинается опайка (4) этой шпильки. Перегибают бумагу (6) так, чтобы получился квадрат 30x30 мм, вкладывают концы нити в бумагу с печатью и датой укладки. Бумагу складывают пополам и склеивают.

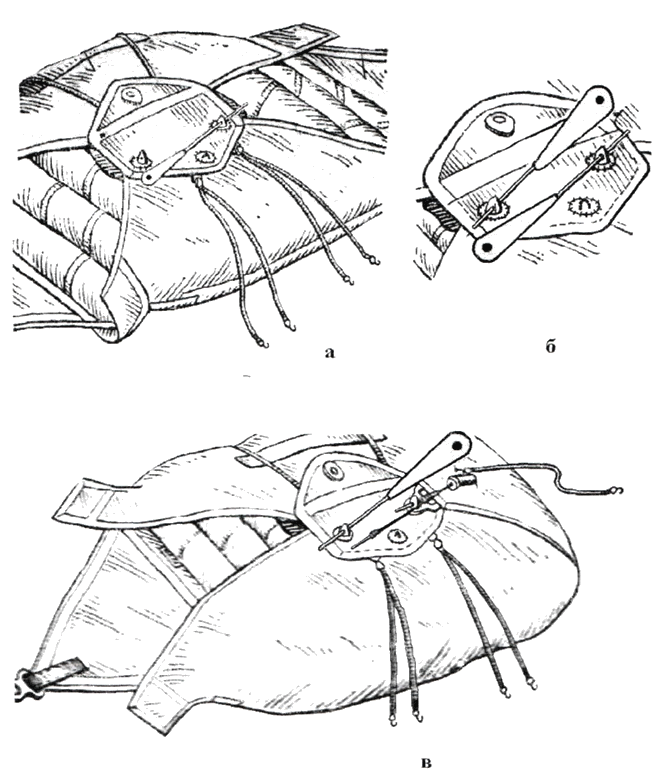

Рис. 8. Затяжка клапанов ранца
а — начало затяжки; б — контровка конусов вспомогательными шпильками; в — продолжение затяжки клапанов ранца.

Элементы контроля 5-го этапа:

1. Затяжка клапанов ранца:

• правильность выхода свободных концов промежуточной подвесной системы с втулками через окна верхнего клапана ранца;
• размещение кольца в кармане левого бокового клапана.

2. Замыкающее устройство:

• шпильки троса звена ручного вставлены в отверстия конусов до отказа;
• пряжки-люверсы правого и левого боковых клапанов располагаются сверху на люверсах нижнего клапана;
• первая шпилька законтрована хлопчатобумажной ниткой черного цвета в одно сложение, на концы нитки наклеена пломбировка из бумаги.

3. Монтаж ранцевых резин:

• ранцевые резины верхнего и боковых клапанов пристегнуты к проволочным петлям на ранце крючками внутрь, крючки загнуты, исключая возможность отсоединения резин от проволочных петель лицевой стороны ранца;
• резины боковых клапанов проходят в скобы крепления запасного парашюта и под шлевки кислородного прибора;
• резины верхнего клапана проходят вне ручки ранца;
• порядок заряжания ранцевых резин на дне ранца: сначала от нижнего клапана, затем от боковых, последними застегиваются резины верхнего клапана.

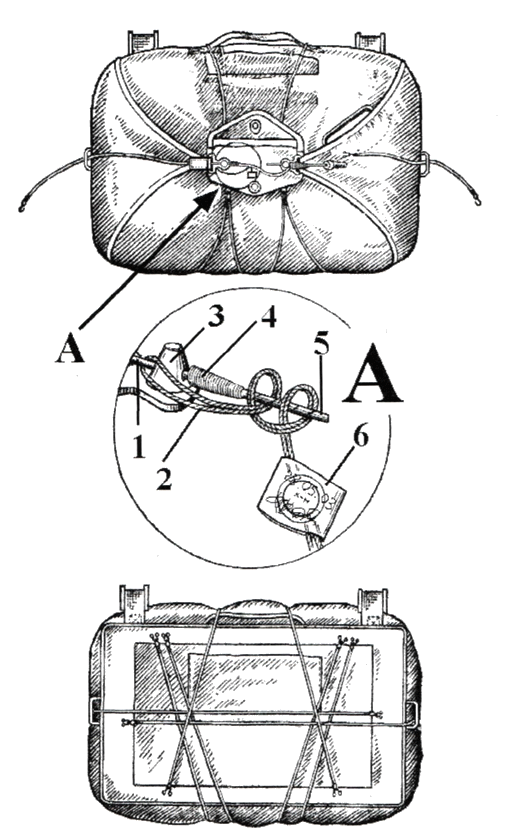

Рис. 9. Монтаж ранцевых резин и контровка первой шпильки
1 — первая шпилька; 2 — нить хлопчатобумажная № 30; 3 — конус; 4 — опайка шпильки; 5 — трос звена ручного раскрытия; 6 — бумажная пломбировка



Внимание! После завершения укладки основной и запасной парашютных систем необходимо заполнить их паспорта, расписаться в них укладывающему владельцу парашюта и представить парашюты для проверки.

---
