З-5: Ранец
Ранец (рис. 5 и 6) предназначен для укладки в него купола со стропами и части свободных концов промежуточной подвесной системы.
Ранец конвертообразной формы, изготовленный из капронового авизента (арт. 56039), имеет четыре клапана: верхний 1, боковой левый 23, боковой правый 8 и нижний 16.

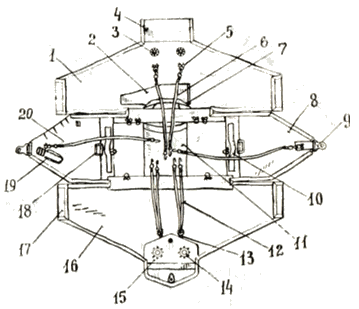

Рис. 5. Ранец запасного парашюта З-5
Дно ранца двойное и имеет раму жесткости 24 с двумя выступами 18 для крепления ранца к подвесной системе основного парашюта.
К верхнему клапану ранца пришиты: карман для ножа 2, два конуса 3, клапан 4, предохраняющий попадание ткани купола под конусы при затяжке ранца, и ручка 7 для переноски парашюта.
С внутренней стороны верхнего клапана пристрочены два угловых отворота 21, предохраняющие ткань купола от загрязнения, и имеются два прямоугольных отверстия 22 для выхода концов промежуточной подвесной системы из ранца.
Боковые клапаны имеют:
две пряжки-люверса 9, две ленты 10 для продевания пряжек кислородного прибора.

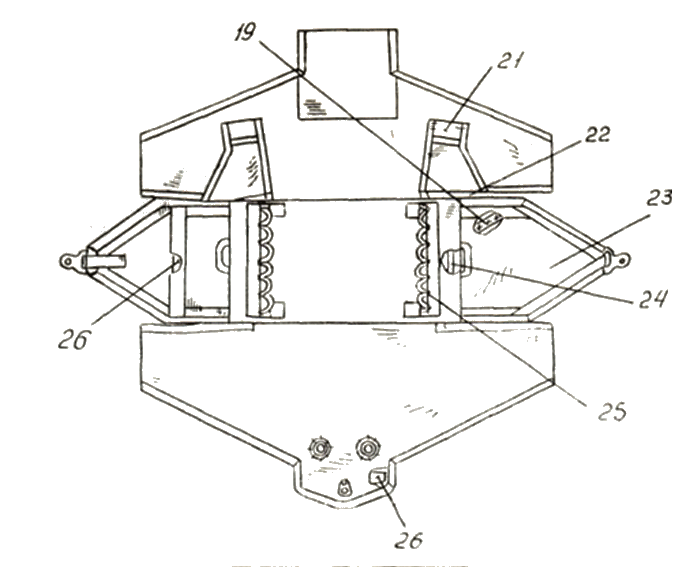

Рис. 6. Ранец запасного парашюта З-5
На наружную сторону левого бокового клапана пришиты: карман вытяжного кольца 20, гибкий шланг 19, предназначенный для направления движения троса вытяжного кольца с двумя шпильками в процессе выдергивания и для предохранения от случайного зацепления.
Гибкий шланг представляет собой негерметичный рукав, изготовленный из стальной оцинкованной лепты и обшитый капроновой лентой (ЛТКкр-40-700) серого цвета в одно сложение.
Концы шланга с лентой заправлены в колпачки.
Длина гибкого шланга 380 мм.
Гибкий шланг одним концом пришит у верхнего основания бокового левого клапана, другой конец пропущен через прямоугольное отверстие кармана вытяжного кольца и пришит к нему у пряжки-люверса.
Правый боковой и нижний клапаны имеют пластины жесткости 26 для придания ранцу жесткости.
Нижний клапан имеет:
две одинарные ранцевые резины 12, середина которых присоединена петлей-удавкой к петлям 13, два люверса 14, предохранительный клапан 15, который является продолжением нижнего клапана.
Нижний и верхний клапаны имеют кармашки 17 для заправки клапанов при затяжке ранца. Верхний и боковые клапаны имеют проволочные петли 5 для присоединения одинарных ранцевых резин 6.
Быстрое раскрытие клапанов ранца производится шестью ранцевыми резинами, оканчивающимися крючками.
Длина одинарных ранцевых резин: верхнего клапана равна 260 мм, боковых клапанов — 370 мм, нижнего — 425 мм.
На дне ранца с внешней стороны на ленты по периметру дна ранца нашиты восемь проволочных петель для пристегивания ранцевых резин и карман 11 для вытяжного кольца основного парашюта.
На внутренней стороне ранца имеется шесть пар несъемных резиновых сот 25 для укладки в них строп купола.
