Д-10: Основной парашют (купол со стропами)

Основной парашют предназначен для обеспечения безопасной скорости снижения и приземления парашютиста.

Основной парашют

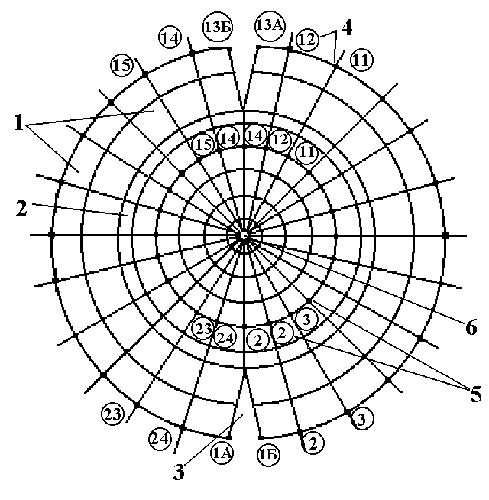

Основной купол (вид снизу):
1 — клинья купола; 2 — клин из ткани «эксцельсиор»; 3 — щель; 4 — места крепления и номера внешних дополнительных строп; 5 — места крепления и номера внутренних дополнительных строп; 6 — полюсное отверстие

Состоит из основы купола и строп. Основа купола состоит из 24 клиньев (1), которые образуют неплоский круг площадью 100 м2. Каждый клин купола в свою очередь состоит из семи клиньев, шесть из которых изготовлены из капроновой ткани, и один клин (2) шириной 50 мм — из ткани «эксцельсиор», являющейся сеткой. Клинья соединены между собой швом «в замок». На швы, соединяющие клинья купола, настрочены капроновые ленты ЛТКП-13-70. Нижняя кромка купола усилена с двух сторон капроновой лентой ЛТКП-15-185. По нижней кромке купола у всех строп, кроме строп № 1А,1Б,13А,13Б, нашиты перемычки из капроновой ленты ЛТКП-15-185, которые предназначены для предотвращения случаев перехлестывания купола стропами и уменьшения времени его наполнения. На основе купола, между стропами № 1А и 1Б,13А и 13Б имеются щели (3) длиной 1,7 м, предназначенные для разворота купола при снижении.

Основной парашют (вид сбоку)

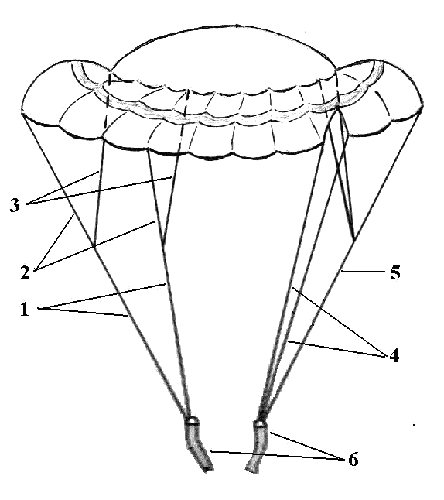

Основной парашют (вид сбоку):
1 — основные стропы; 2 — внешние дополнительные стропы; 3 — внутренние дополнительные стропы; 4 — стропы № 1А, 1Б, 13А, 13Б; 5 — стропы № 2, 14; 6 — свободные концы подвесной системы.

Основной парашют имеет 26 основных строп (1), изготовленных из капронового шнура ШКП-150 (из них 22 стропы длиной 4 м и 4 стропы (4), прикрепленные к петлям щелей купола, длиной 7 м), 22 внешние дополнительные стропы (2) длиной 3 м, а также 24 внутренние дополнительные стропы (3) из капронового шнура ШКП-120 длиной 4 м.

Дополнительные стропы примонтированы к основным стропам, причем к стропам № 2 и 14 (5) примонтированы по две внутренние дополнительные стропы (3).

Стропы одним концом привязаны к петлям купола, другим — к пряжкам-полукольцам свободных концов (6) подвесной системы.

Для облегчения укладки основного парашюта на стропах № 1А,1Б и на дополнительной стропе № 24 у нижней кромки купола, а также у пряжек-полуколец подвесной системы нашиты опознавательные муфты, изготовленные из хлопчатобумажной ткани зеленого или синего цвета, а на дополнительной стропе № 12 — красного или оранжевого цвета.

Для облегчения укладки строп на них нанесены метки на расстоянии 0,2 м от нижней кромки купола и 0,4 м от пряжек-полуколец свободных концов подвесной системы, обозначающих начало и конец укладки.

По нижней кромке купола, слева от строп, указаны их порядковые номера. На куполе с внешней стороны между стропами 1А и 24 имеется заводская маркировка.

На стропы № 1А и 13А, 1Б и 13Б нашиты стропы управления (4) (рис. 26), которые предназначены для разворота купола и изго-товлены из капронового шнура ШКПкр-190 крас-ного цвета в два сложения. Стропы управления про-деты через кольца (2), на-шитые с внутренней стороны свободных концов (1) подвесной системы. Один конец левой стропы управления пристрочен к стропе № 13А на расстоянии 1,65 м, второй — к стропе № 1А на расстоянии 1,45 м от пряжек-полуколец свободных концов подвесной системы. Один конец правой стропы управления пристрочен к стропе № 13Б на расстоянии 1,65 м, второй — к стропе № 1Б на расстоянии 1,45 м от пряжек-полуколец свободных концов подвесной системы.

Стропы управления

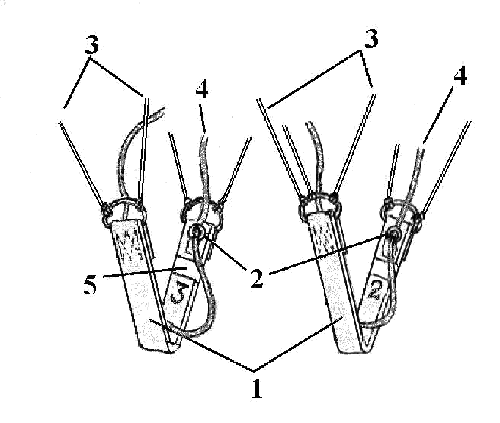

Стропы управления: 1 — свободные концы подвесной системы; 2 — кольца; 3 — основные стропы; 4 — стропы управления; 5 — шлевка резиновая

При натяжении правой стропы управления натягиваются стропы № 1Б и 13Б, втягивая внутрь нижнюю кромку купола. Поток воздуха, выходящий из-под кромки в месте ее подгиба, создает реактивную силу, которая вращает купол, и он разворачивается вправо. При натяжении левой стропы управ-ления натягиваются стропы № 1А и 13А и купол поворачивается влево.

Разворот купола вправо

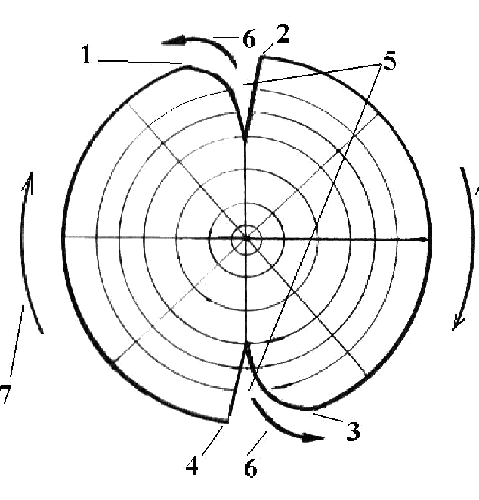

Разворот купола вправо (вид на купол сверху): 1 — место крепления стропы № 1Б; 2 — место крепления стропы № 1А; 3 — место крепления стропы № 13Б; 4 — место крепления стропы № 13А; 5 — щели купола; 6 — направление выхода воздуха; 7 — направление вращения купола
