Д-10: Система стабилизирующая (парашют стабилизирующий бесстропный)

Система стабилизирующая (парашют стабилизирующий бесстропный) предназначена для введения в действие страхующего парашютного прибора, обеспечения стабилизированного снижения парашютиста и для раскрытия основного парашюта.

Система стабилизирующая состоит из купола со стропами и стабилизатора с парашютным звеном.

Система стабилизирующая (парашют стабилизирующий бесстропный)

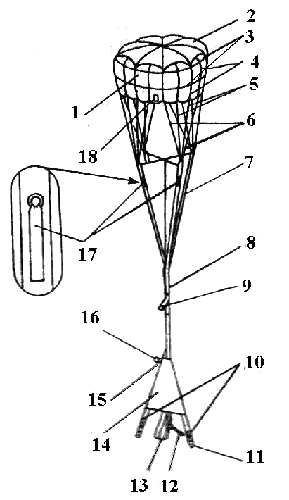

Система стабилизирующая:
1 — основа купола; 2 — устройство вытяжное; 3 — ленты усилительные радиальные; 4 — ленты усилительные круговые; 5 — стропы средние; 6 — стропы крайние; 7 — перо стабилизатора; 8 — звено парашютное; 9 — петля; 10 — силовые ленты; 11 — пряжка двухконусного замка; 12 — лента зачековки; 13 — петля; 14 — косынка; 15 — лента кольца; 16 — кольцо; 17 — ленты с кольцами; 18 — заводское клеймо.

Основа купола (1) имеет форму усеченного конуса с площадью большего основания 1,5 м2, изготовлена из капрона. На купол в полюсной части нашито вытяжное устройство (2), которое предназначено для обеспечения наполняемости купола и состоит из восьми карманов. На внешнюю сторону купола настрочены усилительные ленты: радиальные (3) — из ленты ЛТКП-15-185 и круговые (4) из ленты ЛТКП-13-70. Кромка купола усилена подгибом ткани на внешнюю сторону и настроченной на нее с двух сторон лентой ЛТКП-15-185. По нижней кромке купола под радиальные усилительные ленты продеты и пристрочены зигзагообразной строчкой концы 16 строп, изготовленных из шнура ШКП-200. Длина крайних строп (6) в свободном состоянии от нижней кромки купола до пера стабилизатора — 0,52 м, а средних (5) строп — 0,5 м. На куполе нанесено заводское клеймо (18): индекс парашюта и год изготовления.

Стабилизатор служит для предотвращения вращения стабилизирующего парашюта и состоит из двух перьев (7), каждое из которых изготовлено из капроновой ткани серого цвета и имеет форму равнобедренного треугольника. Перья сострочены по высоте, образуя четыре пера стабилизатора. По боковым сторонам каждого пера нашиты ленты ЛТКкрП-26-600, образующие в верхней части петли, к которым привязаны стропы, а в нижней части переходящие в парашютное звено. На каждую боковую сторону пера нашито по ленте с кольцом (17). Кольца служат для их контровки с кольцами, нашитыми на камере стабилизирующего парашюта.

Парашютное звено (8) служит для соединения стабилизирующего парашюта с ранцем на этапе стабилизации и с основным куполом на всех остальных этапах работы, а также для удаления стабилизирующего парашюта от десантника и обеспечения его устойчивой работы. На расстоянии 0,45 м от перьев стабилизатора на звено нашита петля (9) из ленты ЛТКкрП-26-600, которая предназначена для присоединения шнура включения парашютного прибора. Нижняя часть звена разветвляется, образуя силовые ленты (10), в концы которых вшиты пряжки (11) двухконусного замка. На силовые ленты с двух сторон нашиты перемычки, изготовленные из ленты ЛТК-44-1600. Между перемычками вшита петля (13) из ленты ЛТКМкрП-27-1200, которая предназначена для присоединения стабилизирующей системы к уздечке купола основного парашюта и к уздечке его камеры. На петле смонтирована лента зачековки (12), изготовленная из капроновой ленты ЛТКкрП-26-600 красного цвета в три сложения и предназначенная для зачековки съемной соты, находящейся на кольце правого клапана ранца. На одном конце ленты зачековки имеется петля для присоединения к петле парашютного звена стабилизирующего парашюта, на другом — метка, ограничивающая зачековку.

Образовавшийся из лент треугольник с обеих сторон закрыт косынками (14), изготовленными из капронового авизента. На силовые ленты между косынками с помощью ленты (15) ЛТКкрП-26-600 нашито направляющее кольцо (16), через которое пропускается шнур включения парашютного прибора. На силовых лентах около пряжек черной безвредной краской нанесены стрелки для контроля правильности монтажа и установки силовых лент на двухконусный замок.

Парашют стабилизирующий бесстропный

Парашют стабилизирующий бесстропный состоит из купола, стабилизатора и парашютного звена.

Купол (1) имеет полусферическую форму площадью 1,5 м2, изготовлен из капроновой ткани. На внешнюю сторону купола настрочены радиальные усилительные ленты (3) ЛТКП-15-185 и круговые ленты (2) ЛТКП-13-70. Кромка купола усилена настроченной на нее с двух сторон лентой ЛТКП-15-185. На куполе нанесено заводское клеймо: индекс парашюта и год изготовления.

Парашют стабилизирующий бесстропный

Парашют стабилизирующий бесстропный:
1 — купол; 2 — ленты усилительные круговые; 3 — лента усилительная радиальная; 4 — перо стабилизатора; 5 — звено парашютное; 6 — петля; 7 — ленты силовые; 8 — пряжка двухконусного замка; 9 — лента зачековки; 10 — петля; 11 — косынка; 12 — лента кольца; 13 — кольцо; 14 — усилительные ленты; 15 — ленты с кольцами; 16 — маркировка

Стабилизатор служит для предотвращения вращения стабилизирующего парашюта и состоит из четырех перьев (4), которые изготовлены из капроновой ткани серого цвета. На поверхность каждого пера стабилизатора с обеих сторон нашит усилительный каркас из ленты ЛТКП-13-70. Верхняя сторона каждого пера крепится к куполу с помощью раздвоенных концов лент усилительного каркаса. По боковым сторонам каждого пера нашиты ленты ЛТКкрП-26-600, которые в нижней части образуют парашютное звено. На каждую боковую сторону пера нашито по ленте с кольцом (15). Кольца служат для их контровки с кольцами, нашитыми на камере стабилизирующего парашюта.

Парашютное звено (5) служит для соединения стабилизирующего парашюта с ранцем на этапе стабилизации и с основным куполом на всех остальных этапах работы, а также для удаления стабилизирующего парашюта от основного парашюта и обеспечения его устойчивой работы. На расстоянии 0,45 м от перьев стабилизатора на звено нашита петля (6) из ленты ЛТКкрП-26-600, которая предназначена для присоединения шнура включения парашютного прибора. Нижняя часть звена разветвляется, образуя силовые ленты (7), в концы которых вшиты пряжки (8) двухконусного замка. На силовые ленты с двух сторон нашиты перемычки, изготовленные из ленты ЛТК-44-1600. Между перемычками вшита петля (10) из ленты ЛТКМкрП-27-1200, которая предназначена для присоединения стабилизирующего парашюта к уздечке купола основного парашюта и к уздечке его камеры. На петле смонтирована лента зачековки (9), изготовленная из капроновой ленты ЛТКкрП-26-600 красного цвета в три сложения и предназначенная для зачековки съемной соты, находящейся на кольце правого клапана ранца. На одном конце ленты зачековки имеется петля для присоединения к петле парашютного звена стабилизирующего парашюта, на другом — метка, ограничивающая зачековку.

Образовавшийся из лент треугольник с обеих сторон закрыт косынками (11), изготовленными из капронового авизента. На силовые ленты между косынками с помощью ленты (12) ЛТКкрП-26-600 нашито направляющее кольцо (13), через которое пропускается шнур включения парашютного прибора. На силовых лентах около пряжек черной безвредной краской нанесены стрелки для контроля правильности монтажа и установки силовых лент на двухконусный замок.
