Д-10: Ранец

Ранец предназначен для укладки в него купола основного парашюта со стропами, уложенного в камеру, части свободных концов подвесной системы и размещения прибора.

Ранец изготовлен из капронового авизента или капроновой ткани и состоит из основы, накладного дна, правого и левого клапанов. Между основным и накладным дном вставлена рама жесткости.

На правом клапане настрочены карман прибора из ленты ЛТКкрП-26-600 с лентами-завязками и карман шнура включения парашютного прибора из ленты ЛТК-44-1600 с клапаном. В верхней части правого клапана прикреплена резиновая сота для монтажа уложенной стабилизирующей системы на верхней части ранца. На внешней стороне правого клапана нашита ручка из ленты ЛТКкрП-26-600, которая предназначена для оттягивания правого клапана при заправке под него слабины звена стабилизирующего парашюта при подготовке к совершению парашютного прыжка из самолета Ил-76.

В свободные углы правого и левого клапанов ранца вшиты кольца, предназначенные для удержания клапанов в затянутом состоянии.

На кольце правого клапана смонтирована съемная сота, а на верхней части ранца, с внешней стороны левого клапана на ранце нашито сварное кольцо, предназначенное для зачековки съемной соты лентой, находящейся на петле парашютного звена стабилизирующей системы.

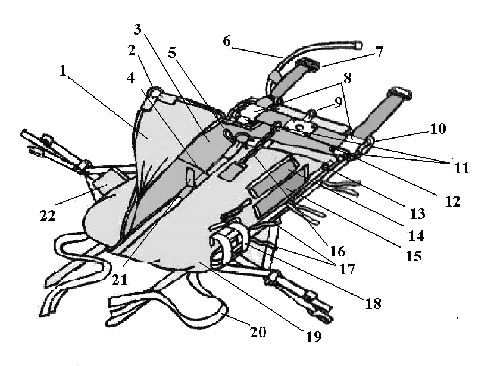

Ранец

Ранец:
1 — клапан левый; 2 — кольцо клапана; 3 — дно накладное; 4 — метка; 5 — сота парашютная съемная; 6 — шланг гибкий; 7 — пряжка с зубчатой перемычкой; 8 — окна ранца; 9 — кольцо; 10 — рама жесткости; 11 — ленты регулирующие; 12 — кольцо для контровки петли парашютного звена; 13 — шлевка с шипом кнопки; 14 — клапан кармана шнура включения прибора; 15 — карман шнура включения прибора; 16 — сота резиновая; 17 — ленты-завязки; 18 — карман прибора; 19 — клапан правый; 20 — лента подтяга углов ранца; 21 — ручка; 22 — карман для карточки-заменителя

В начале пристрочки правого клапана с помощью ленты ЛТКкрП-20-150 пришито проволочное кольцо, предназначенное для контровки петли крепления шнура включения парашютного прибора. На этом же участке правого клапана нашита шлевка с шипом кнопки для клапана, прикрывающего двухконусный замок.

В верхней части ранца под пластиной крепления двухконусного замка с помощью ленты ЛТКкрП-20-150 закреплено кольцо, предназначенное для пропускания резиновой соты, крепящей уложенную стабилизирующую систему на верхней части ранца. С противоположной стороны нашита вторая шлевка с шипом кнопки для клапана, прикрывающего двухконусный замок. С левой стороны ранца на ленте пряжки с зубчатой перемычкой закреплен один конец гибкого шланга, который предназначен для размещения троса звена ручного раскрытия и предохранения его от случайного зацепления (длина шланга — 0,38 м).

Вверху на раме жесткости имеются два круглых и четыре продолговатых отверстия (рис. 1.32). В двух верхних продолговатых отверстиях закреплены ленты ЛТКкрП-43-800, которые оканчиваются пряжками с зубчатыми перемычками и предназначены для крепления ранца к наспинно-плечевым обхватам подвесной системы. В двух нижних продольных отверстиях закреплены регулируюшие ленты ЛТКМкрП-27-1200.

Примечание: допускается рама жесткости с двумя окнами в верхней части ранца. На этом ранце ленты, оканчивающиеся пряжками с зубчатыми перемычками, закрепляются в верхней стороне, а регулирующие ленты — в нижней стороне окон.

На внутренней части ранца на расстоянии 0,26м от верха нанесена метка, ограничивающая укладку свободных концов на ранец.

На основе ранца настрочены:

  • восемь петель крепления ранца к подвесной системе;
  • клапан двухконусного замка;
  • две косынки.

На косынках установлены круглые пряжки с плавающими перемычками, в которые продеты ленты ЛТКкрП-26-600 крепления запасного парашюта, оканчивающиеся карабинами, и ленты оранжевого цвета ЛТКкрП-26-600, которые предназначены для быстрого освобождения лент крепления запасного парашюта. На левой косынке нашит карман для карточки, заменяющей паспорт. Выше пришивки правой косынки на ранце нашиты две ленты-завязки для крепления шланга прибора.

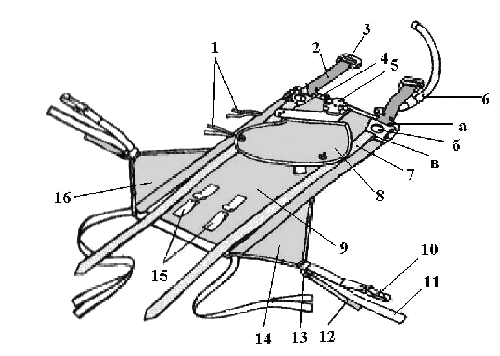

Ранец

Ранец:
1 — ленты-завязки; 2 — лента пряжки; 3 — пряжка с зубчатой перемычкой; 4 — шлевка с шипом кнопки; 5 — двухконусный замок; 6 — шланг гибкий; 7 — лента регулирующая; 8 — клапан двухконусного замка; 9 — основа ранца; 10 — карабин; 11 — лента крепления запасного парашюта; 12 — лента красного (оранжевого) цвета; 13 — пряжка; 14 — косынка левая; 15 — петли; 16 — косынка правая; а — отверстие продолговатое верхнее; б — отверстие круглое; в — отверстие продолговатое нижнее

На нижних углах ранца нашиты две ленты подтяга, изготовленные из ленты ЛТКкрП-26-600 в два сложения и предназначенные для притягивания нижних углов ранца к подвесной системе.
