Мальва-24СК: Камера

Камера (рисунок 7) предназначена для укладки купола основного парашюта и его строп.

Габаритные размеры камеры основного парашюта 0,330×0,175×0,165 м.

Камера имеет две соты и два люверса для замыкания ее после укладки купола, люверс в центре верхнего основания для пропуска в него парашютного звена вытяжного парашюта, шесть штук резиновых петель для укладки строп.

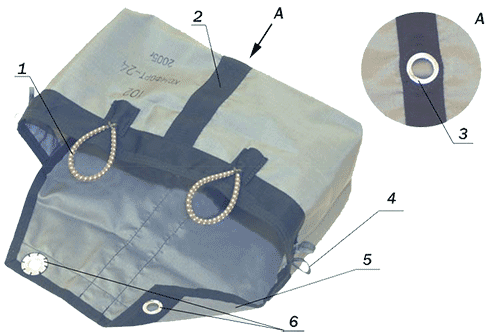

Камера

1 — сота для замыкания камеры; 2 — лента усилительная; 3 — люверс для пропуска парашютного звена; 4 — петля (резиновая) для укладки строп; 5 — клапан; 6 — люверсы для замыкания камеры.
Рисунок 7 — Камера



7-секционный точностной парашют «Мальва-24СК»
