Мальва-24СК: Парашют основной 24 кв.м

Парашют основной 24 м2 (рисунок 9) — семисекционное крыло, имеющее в плане форму прямоугольника. Он изготовлен из ткани «Экзакта-Шют» производства США.

Купол состоит из нижнего и верхнего полотнищ, соединенных между собой нервюрами.

Силовой каркас из ленты ЛТКП-15-185 по силовым нервюрам образует тридцать две петли, к которым крепятся стропы. Стропы первого и третьего рядов изготовлены из шнура ШТсвм-4-450. Нижние концы строп привязаны к кольцам свободных концов подвесной системы. Стропы второго и четвертого рядов (каскадные) изготовлены из шнура ШТсвм-3-200 и соединены с соответствующими стропами первого и третьего рядов.

Для снижения динамических нагрузок в момент наполнения купола на стропах парашюта смонтировано устройство рифления.

На стропах 5п, 12п, 5л, 12л имеются кольца, которые ограничивают продвижение устройства рифления на купол.

На задней кромке купола расположены дополнительные стропы, к которым привязаны две стропы управления, изготовленные из шнура ШТсвм-4-450.

Каждая из двух строп управления монтируется на соответствующем заднем свободном конце подвесной системы.

Стропы управления заканчиваются звеньями управления.

Установленные на стропах парашюта размеры, обеспечивают оптимальные характеристики парашюта для прыжков на точность приземления. Не рекомендуется самостоятельно менять установленные размеры.

На верхнем полотнище купола имеется кольцо для присоединения парашютного звена основного парашюта.

По центру передней и задней кромок купола нанесены контрольные метки для ориентирования при укладке.

Парашют имеет дополнительный элемент управления, предназначенный для увеличения горизонтальной скорости и для быстрой потери высоты. Стропы этого элемента выведены на передние свободные концы и заканчиваются дополнительными звеньями управления.

На левом переднем свободном конце смонтировано звено разблокировки прибора.

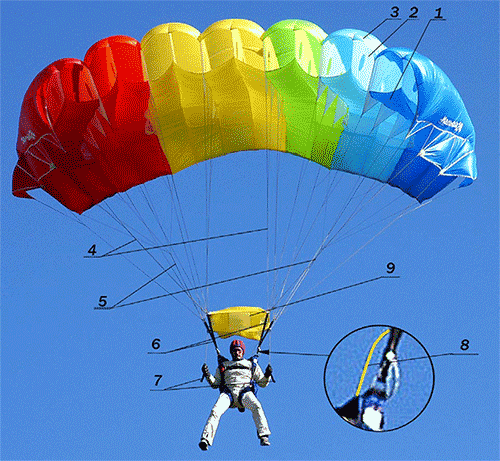

Парашют основной Мальва 24

1 — полотнище нижнее; 2 — нервюра; 3 — полотнище верхнее; 4 — стропы; 5 — стропы управления; 6 — концы свободные; 7 — звенья управления; 8 — звено разблокировки прибора; 9 — устройство рифления.
Рисунок 9 — Парашют основной 24 м2 («Мальва-24»)



7-секционный точностной парашют «Мальва-24СК»
