Мальва-24СК: Звено ручного раскрытия

Звено ручного раскрытия (рисунок 21) предназначено для раскрытия ранца запасного парашюта.

Кольцо звена ручного раскрытия вкладывают в карман на левой главной лямке подвесной системы.

К кольцу присоединен трос, заканчивающийся зачековочной шпилькой.

Длина троса звена ручного раскрытия — 0,725 м.

Длина шпильки — 0,038 м.

Звено ручного раскрытия

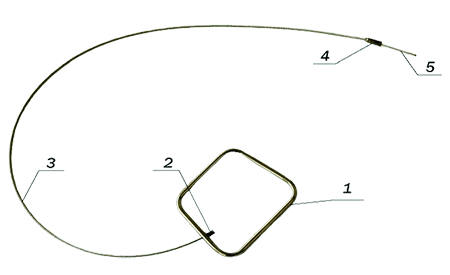

1 — кольцо; 2 — ограничитель; 3 — трос; 4 — втулка; 5 — шпилька.
Рисунок 21 — Звено ручного раскрытия
