Мальва-24СК: Укладка купола в камеру

Заверните нижнюю часть уложенного купола в полотнище устройства рифления и перегните по размеру длины камеры (рисунок 98).

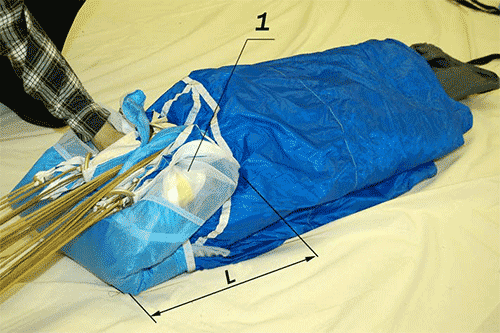

1 — купол в полотнище устройства рифления; L — размер, равный длине камеры.
Рисунок 98 — Укладка купола основного парашюта в камеру

Оставшуюся часть купола сложите «книжкой» по размеру длины камеры поверх ранее уложенной нижней части (рисунок 99)

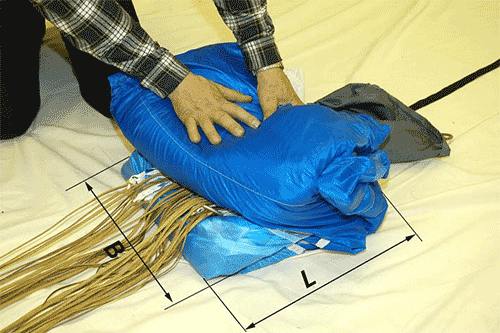

В — размер, равный ширине камеры; L — размер, равный длине камеры.
Рисунок 99 — Укладка купола основного парашюта в камеру

Выдавите из купола оставшийся воздух, надавив на него коленями (рисунок 100). Парашютное звено вытащить из уложенного купола до появления кольца его крепления к куполу.

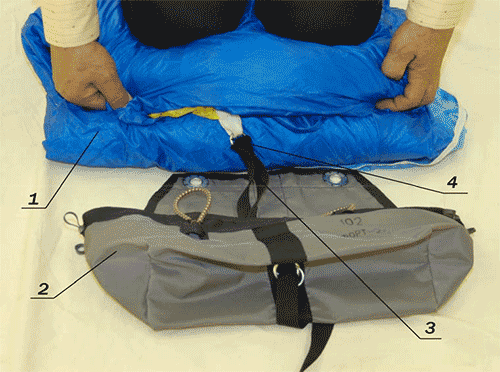

1 — купол; 2 — камера; 3 — звено парашютное основного парашюта; 4 — кольцо крепления парашютного звена.
Рисунок 100 — Укладка купола в камеру

Аккуратно наденьте на уложенный купол камеру.

Вытащите из камеры парашютное звено, расположив кольцо крепления парашютного звена на куполе вплотную к люверсу камеры (рисунки 101, 102).

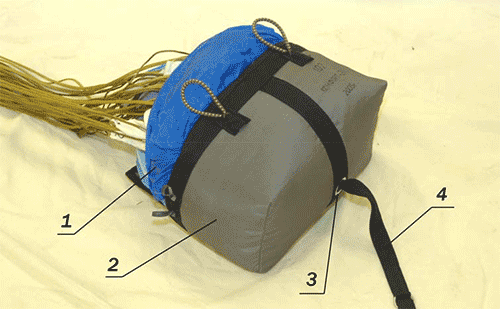

1 — купол; 2 — камера; 3 — люверс; 4 — звено парашютное основного парашюта.
Рисунок 101 — Укладка купола основного парашюта в камеру

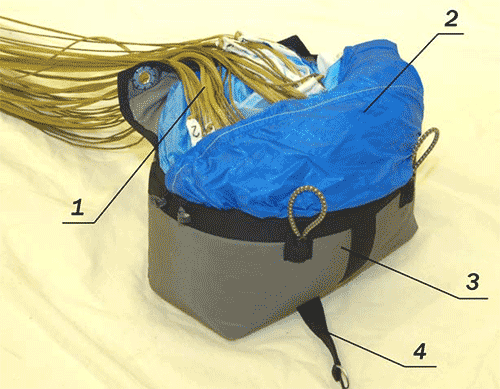

1 — стропы; 2 — купол; 3 — камера; 4 — звено парашютное основного парашюта.
Рисунок 102 — Укладка купола основного парашюта в камеру

Вставьте соту в люверс клапана камеры (рисунок 103).

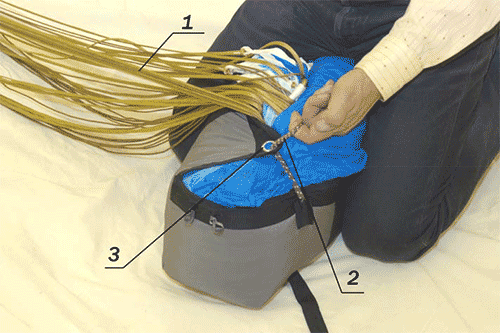

1 — стропы; 2 — сота; 3 — люверс.
Рисунок 103 — Укладка строп

Согните стропы в пучок и протащите пучок строп в соту (рисунок 104).

Размер пучка строп 0,04-0,05 м.

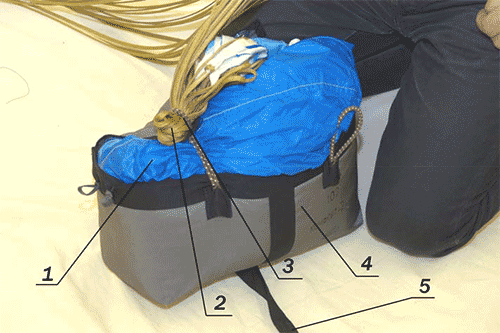

1 — купол; 2 — пучок строп; 3 — сота; 4 — камера; 5 — звено парашютное основного парашюта.
Рисунок 104 — Укладка строп

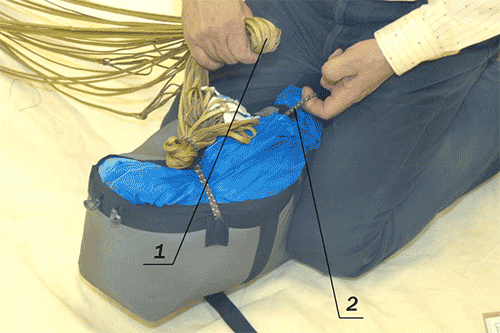

Так же уложите стропы во вторую соту (рисунок 105).

1 — пучок строп; 2 — сота.
Рисунок 105 — Укладка строп

Постепенно подтягивая камеру к ранцу, уложите оставшиеся стропы в резиновые петли на камере, как показано на рисунке 106. При растяжении резиновых петель допускается двойная обкрутка пучков петлями.

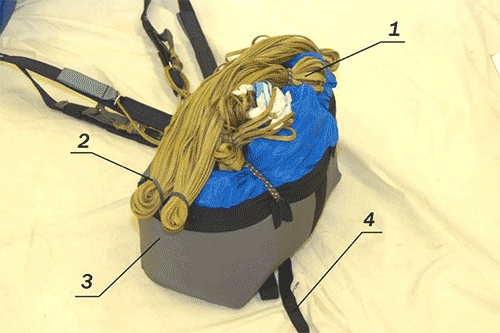

1 — стропы; 2 — петля резиновая; 3 — камера; 4 — звено парашютное.
Рисунок 106 — Укладка строп

Выдавите из камеры лишний воздух и придайте ей минимальный объем при правильной прямоугольной форме.

2 этап | 3 этап укладки | 4 этап
