Мальва-24СК: Укладка купола запасного парашюта Резерв-16

Соберите переднюю кромку верхнего полотнища купола, перегибая ее у нервюр, расположенных между стропами, как показано на рисунках 32 и 33, и натягивая стропы.

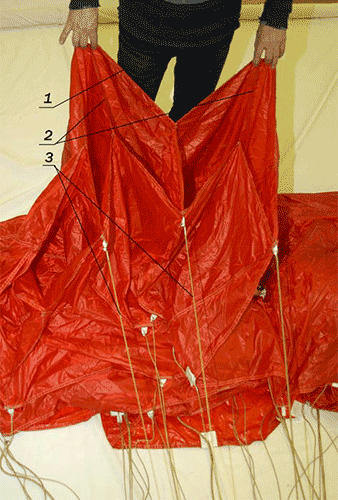

1 — передняя кромка верхнего полотнища купола; 2 — нервюры, расположенные между стропами; 3 — стропы.
Рисунок 32 — Укладка купола

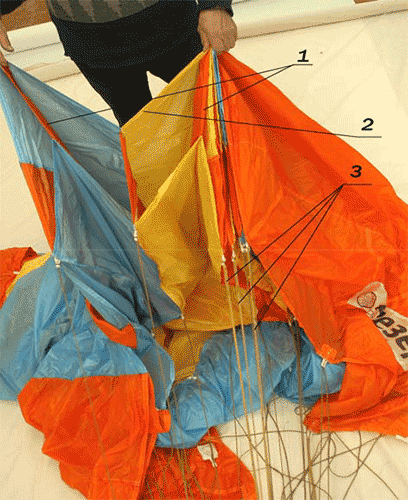

1 — нервюры, расположенные между стропами; 2 — передняя кромка верхнего полотнища купола; 3 — стропы.
Рисунок 33 — Укладка купола

Положите купол на боковую сторону (левую или правую) и аккуратно расправьте все слои ткани купола.

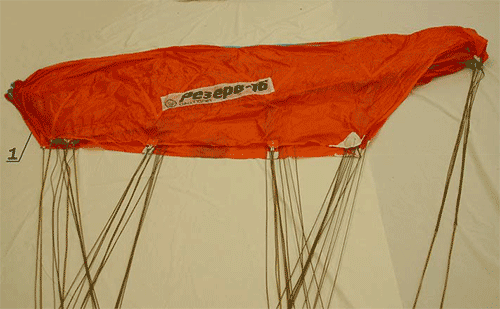

Проследите, чтобы стропы во всех рядах были равномерно натянуты. Выдавите весь воздух из купола, пригладив его руками по направлению от задней кромки купола к передней (рисунок 34).

1 — передняя кромка верхнего полотнища.
Рисунок 34 — Укладка купола

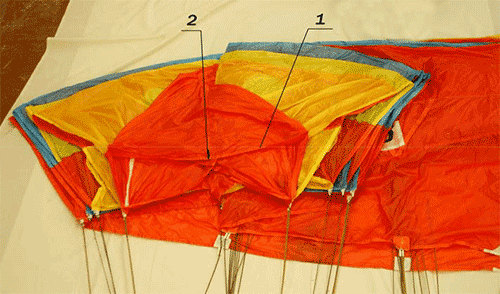

Ориентируясь по метке на передней кромке купола, возьмите верхнюю часть уложенного купола и отогните так, чтобы кромка центральной секции полностью растянулась (рисунок 35).

1 — передняя кромка центрального полотнища купола; 2 — метка по центру передней кромки
Рисунок 35 — Укладка передней части купола

Оставшиеся внизу полотнища натяните и заверните 2-3 раза внутрь (рисунок 36), навстречу им так же заверните внутрь отогнутые полотнища (рисунок 37) и положите сверху (рисунок 38).

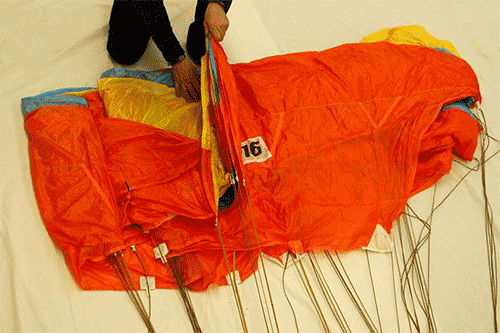

Рисунок 36 — Укладка передней части купола

Рисунок 37 — Укладка передней части купола

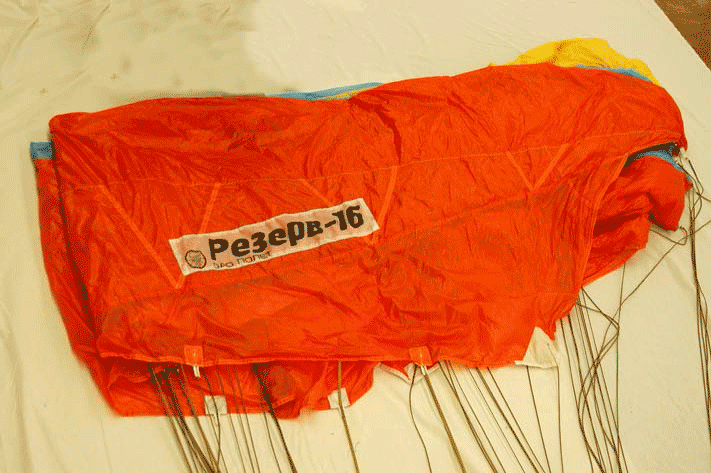

Рисунок 38 — Укладка передней части купола

На уложенную переднюю часть купола уложите «книжкой» среднюю его часть, как показано на рисунках 39, 40.

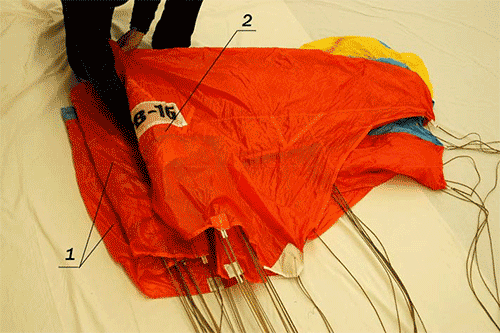

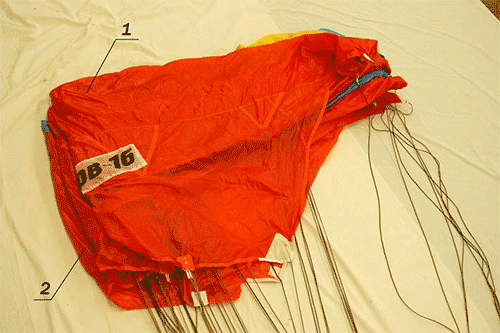

1 — уложенная передняя часть купола; 2 — средняя часть купола.
Рисунок 39 — Укладка средней части купола

1 — средняя часть купола; 2 — передняя часть купола.
Рисунок 40 — Укладка средней части купола

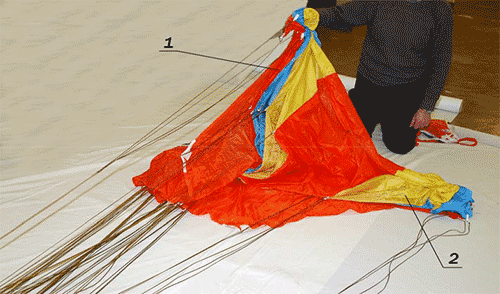

Разделите пополам заднюю часть купола, как показано на рисунке 41

1 — первая половина задней части купола; 2 — вторая половина задней части купола.
Рисунок 41 — Укладка задней части купола

Расположите заднюю часть купола симметрично относительно уложенной его части. Метка на задней кромке купола должна располагаться по центру ранее уложенного купола (рисунок 42).

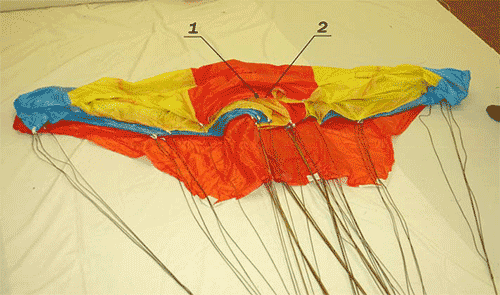

1 — метка на задней части купола; 2 — задняя часть купола.
Рисунок 42 — Укладка задней части купола

Сверните одну половину задней части купола в три сложения согласно рисункам 43, 44, 45, затем так же сверните вторую половину по рисункам 46, 47, 48.

При этом следите, чтобы стропы оставались натянутыми, а ширина уложенного купола соответствовала ширине чехла (ранее уложенной передней части купола).

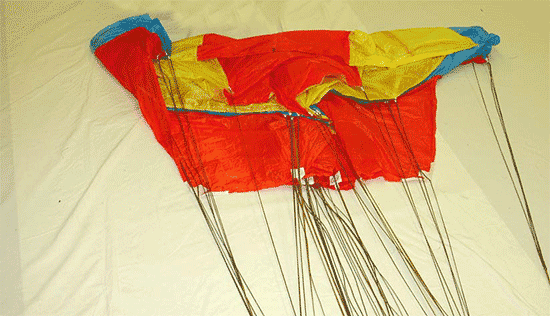

Рисунок 43 — Укладка задней части купола

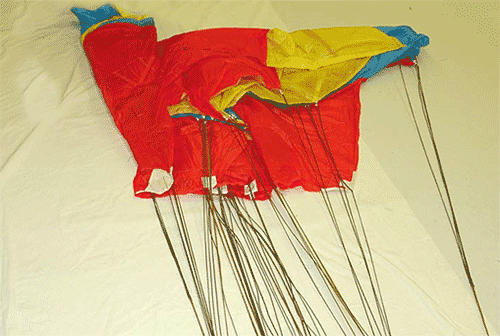

Рисунок 44 — Укладка задней части купола

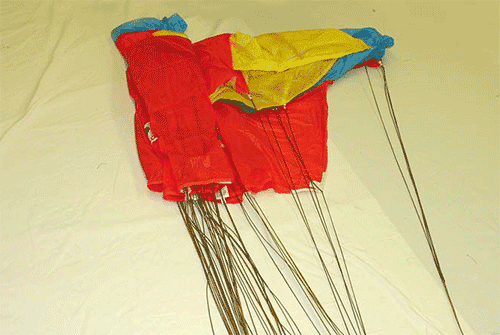

Рисунок 45 — Укладка задней части купола

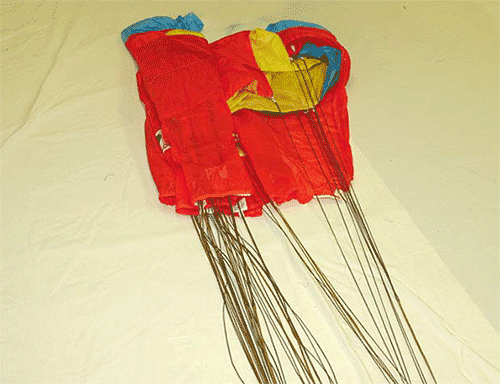

Рисунок 46 — Укладка задней части купола

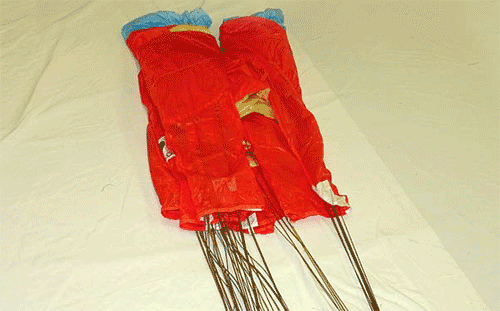

Рисунок 47 — Укладка задней части купола

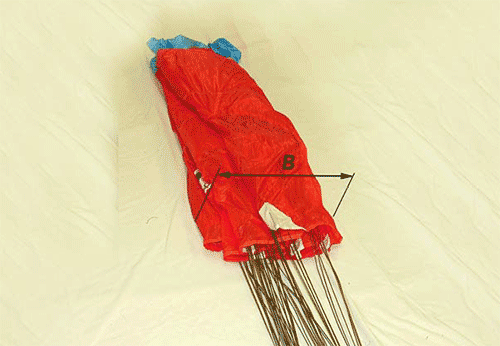

В — размер, равный ширине чехла.
Рисунок 48 — Уложенный купол

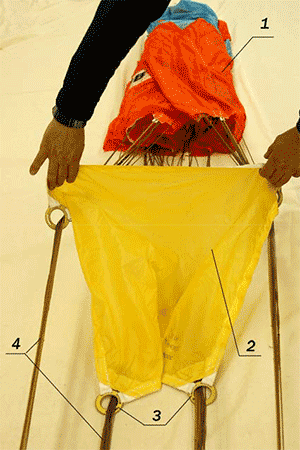

Подтяните устройство рифления к куполу (рисунок 49).

1 — уложенный купол; 2 — устройство рифления; 3 — кольца устройства рифления; 4 — стропы.
Рисунок 49 — Укладка устройства рифления

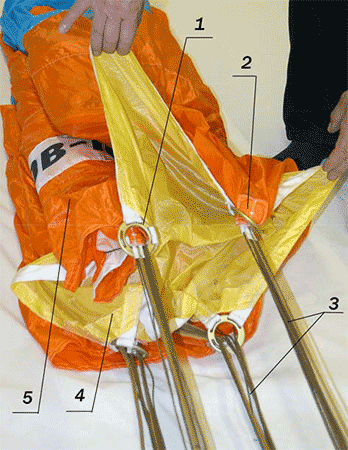

Расположите кольца устройства рифления вплотную к соответствующим им ограничителям на куполе и уложите устройство рифления, как показано на рисунке 50 А, Б, между слоями уложенного купола.

А

Б

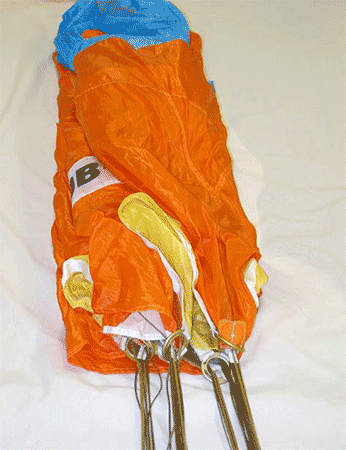

1 — кольцо устройства рифления; 2 — ограничитель на куполе; 3 — стропы; 4 — устройство рифления; 5 — уложенный купол.
Рисунок 50 А, Б — Укладка устройства рифления

Контроль укладки купола

Проверьте укладку купола (рисунок 51):

• Купол аккуратно уложен «книжкой» на ширину чехла.
• Устройство рифления подтянуто к куполу до упора в ограничители.
• Воздух из купола выдавлен.
• Стропы все натянуты и от ранца до купола нигде не пересекаются.

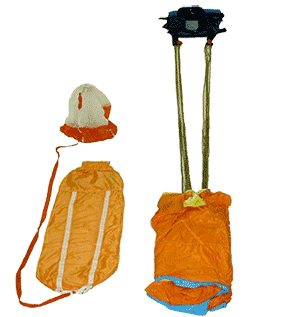

Рядом разложите в расправленном состоянии чехол с присоединенным вытяжным парашютом.

Рисунок 51 — Контроль укладки купола.

1 этап | 2 этап укладки | 3 этап

7-секционный точностной парашют «Мальва-24СК»
