Мальва-24СК: Укладка чехла с запасным парашютом Резерв-16 в ранец
Подготовьте отсек запасного парашюта на ранце к укладке парашюта, как показано на рисунке 57 и проверьте фиксацию звеньев управления на свободных концах подвесной системы. Отсоедините ранец с подвесной системой от укладочного полотнища.

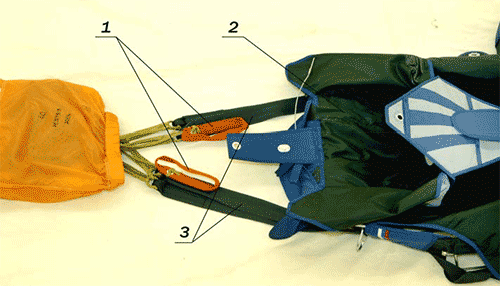

1 — звенья управления; 2 — отсек запасного парашюта на ранце; 3 — свободные концы подвесной системы.
Рисунок 57 — Подготовка ранца к укладке парашюта
Подтяните ранец к чехлу и уложите свободные концы запасного парашюта по краям отсека, а сверху нижнюю часть чехла с куполом (рисунок 58).

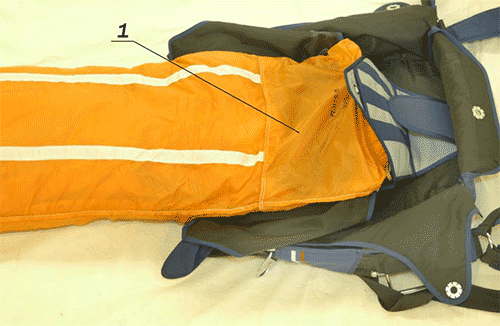

1 — нижняя часть чехла с куполом.
Рисунок 58 — Укладка парашюта в ранец
Перегибая чехол с куполом по длине отсека, уложите его «книжкой», равномерно заполняя отсек ранца (рисунок 59)

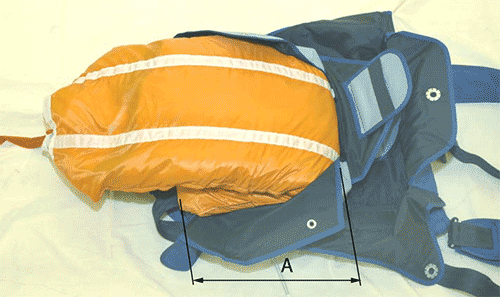

А — длина отсека ранца
Рисунок 59 — Укладка парашюта в ранец
Верхнюю часть чехла с куполом уложите, перегибая на половину длины отсека, при этом трамплин располагается поверх уложенного купола (рисунок 60)

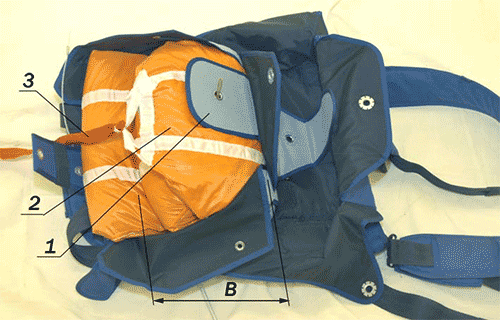

В — половина длины отсека ранца; 1 — трамплин; 2 — верхняя часть чехла; 3 — парашютное звено.
Рисунок 60 — Укладка парашюта в ранец
Раскрутите парашютное звено от чехла до вытяжного парашюта, вращая вытяжной парашют (рисунок 61)

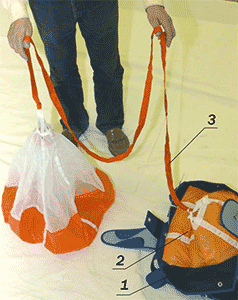

1 — ранец; 2 — парашют в чехле; 3 — парашютное звено.
Рисунок 61 — Укладка парашюта в ранец
