Мальва-24СК: Укладка вытяжного парашюта Резерв-16
ВНИМАНИЕ! Осмотрите петлю с шайбой на трамплине. В случае повреждения или износа петли обязательно ее замените. При использовании прибора «Сайпрес» петля с шайбой в трамплине должны быть заменены на фирменные от AIRTEC.
Перенесите пружинный вытяжной парашют и парашютное звено в сторону отсека основного парашюта.
Протяните длинную затяжку в петлю на трамплине ранца (рисунок 62)

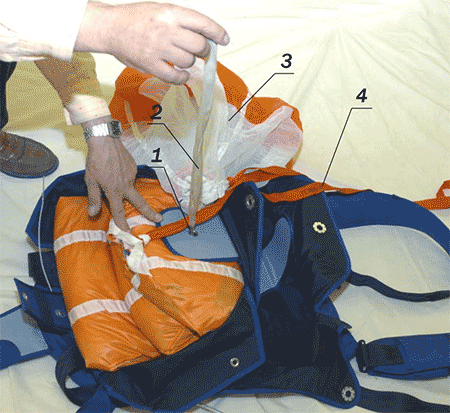

1 — петля; 2 — лента-затяжка; 3 — парашют вытяжной; 4 — звено парашютное.
Рисунок 62 — Укладка вытяжного парашюта
Пропустите затяжку через люверс на нижнем основании пружины внутрь вытяжного парашюта (рисунок 63).

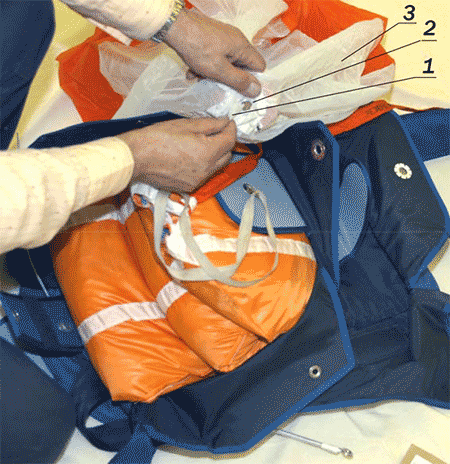

1 — затяжка; 2 — люверс; 3 — парашют вытяжной.
Рисунок 63 — Укладка вытяжного парашюта
Расправьте нижнюю часть конуса и выведите затяжку сначала в боковое отверстие конуса (рисунок 64), а затем через люверс на верхнюю накладку вытяжного парашюта (рисунок 65).
ВНИМАНИЕ! Затяжка от петли до люверса должна проходить внутри пружины, не огибая ее витков.

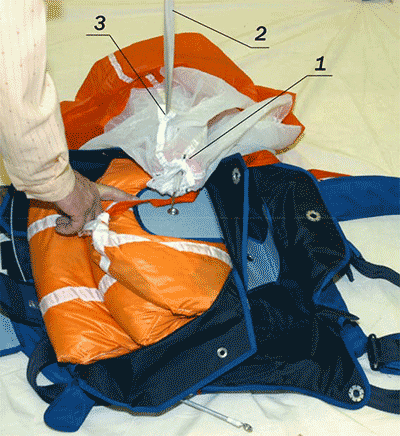

1 — конус вытяжного парашюта; 2 — длинная затяжка; 3 — боковое отверстие.
Рисунок 64 — Укладка вытяжного парашюта

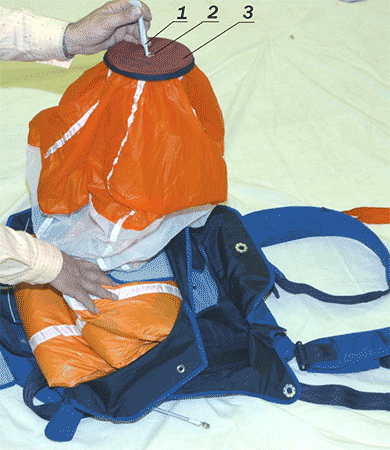

1 — затяжка; 2 — люверс; 3 — накладка верхняя вытяжного парашюта.
Рисунок 65 — Укладка вытяжного парашюта
Подожмите основу купола и конусную часть вытяжного парашюта под верхнее основание пружины, без подвертывания их по спирали пружины, сожмите пружину, протащите петлю в люверс на накладке и зачекуйте ее укладочной шпилькой (рисунок 66).

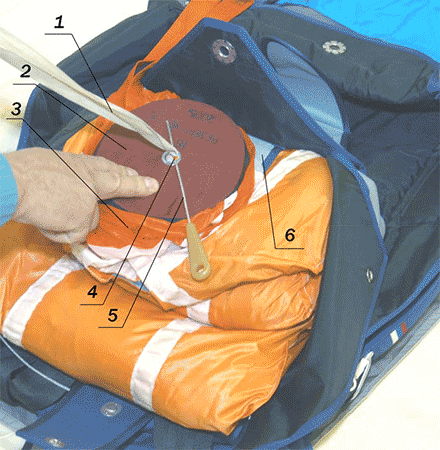

1 — затяжка; 2 — накладка верхняя; 3 — основа вытяжного парашюта; 4 — петля; 5 — шпилька укладочная; 6 — трамплин.
Рисунок 66 — Укладка вытяжного парашюта
4 этап | 5 этап укладки | 6 этап
