Д-10: Камера основного парашюта
Камера основного парашюта служит для укладки в нее купола со стропами основного парашюта и для его упорядоченного раскрытия. Камера изготовлена из капроновой ткани серого цвета и имеет форму цилиндра (в уложенном виде).

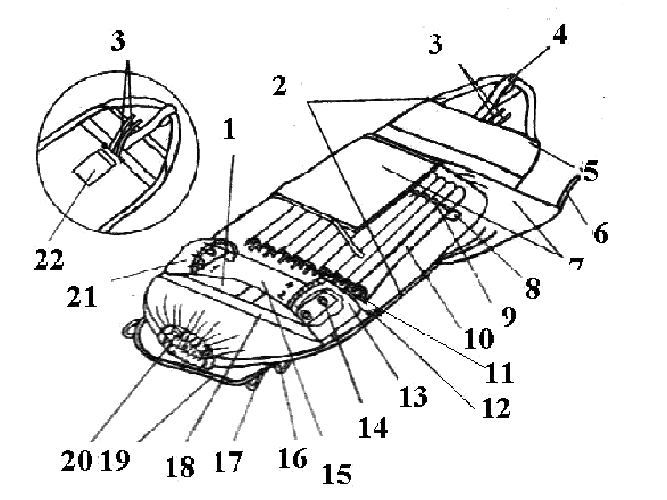

Камера основного парашюта:
1 — основа камеры; 2 — лента уздечки; 3 — шнур-завязка; 4 — лента петли; 5 — косынка; 6 — завязка фартука; 7 — фартуки; 8 — распределитель сот; 9 — резина сот; 10 — соты; 11 — ленты; 12 — усиление; 13 — карман правый; 14 — люверс; 15 — клапан; 16, 17 — съемные соты; 18 — лента усилительная; 19 — фартук; 20 — кольцо эластичное; 21 — карман левый; 22 — карман
Поверхность камеры усилена двумя лентами (2) ЛТКкрП-26-600, которые в верхней части образуют уздечку. Для удобства укладки купола в камеру по верхнему основанию камеры и лентам уздечки нашита косынка (5). В подгиб верхнего основания камеры вложен и пристрочен шнур-завязка (3) из шнура ШКП-150, который предназначен для стягивания верхнего основания камеры.
На основу камеры нашито:
- усиление (12) из капроновой ткани серого цвета;
- девять прямых (10) сот с лентами (11) в нижней части для укладки строп основного парашюта:
- распределитель сот (8) с резиной сот (9) из ранцевого шнура для удержания строп в сотах;
- клапан (15) с двумя парами люверсов (14) для пропуска съемных резиновых сот (16, 17) и с двумя карманами (21) для прикрытия пучков строп; для удобства укладки строп на клапане около люверсов нанесена маркировка — 1,2,3,4;
- карман (22) у верхнего основания камеры для заправки концов шнура-завязки.
Для прикрытия пучков строп, уложенных в соты, в верхней части камеры нашиты фартуки (7) из капроновой ткани серого цвета с лентами-завязками (6).
В подгибку нижней части камеры вставлено кольцо (20) из эластичной ленты шириной 29 мм, предназначенное для обеспечения упорядоченного выхода купола основного парашюта из камеры.
У нижнего основания камеры установлены две съемные резиновые соты и нашит фартук (19), который в свою очередь имеет еще две съемные резиновые соты.
