Д-10: Подвесная система
Подвесная система парашюта предназначена:
- для соединения парашюта с парашютистом;
- для равномерного распределения динамической нагрузки на тело парашютиста в момент раскрытия парашюта;
- для удобного размещения в ней парашютиста, для крепления запасного парашюта, оружия и снаряжения.
Подвесная система изготовлена из капроновой ленты ЛТК-44-1600 и состоит из следующих частей:
- свободные концы (1);
- главная лямка (2) с наспинно-плечевыми обхватами (3);
- грудная перемычка (4);
- поясной обхват (5);
- ножные обхваты (6);
- расчековочное устройство (7).
Основные части подвесной системы:

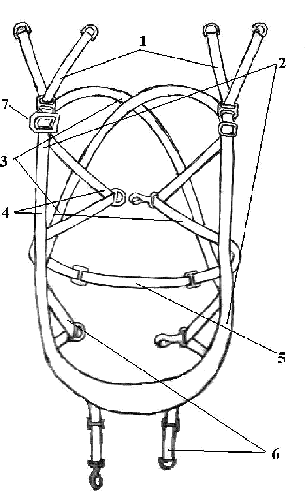

1 — свободные концы; 2 — главная лямка; 3 — наспинно-плечевые обхваты; 4 — грудная перемычка; 5 — поясной обхват; 6 — ножные обхваты; 7 — расчековочное устройство
Свободные концы замаркированы цифрами: 1 и 2 — правая пара, 3 и 4 — левая и заканчиваются пряжками-полукольцами, к которым крепятся стропы основного парашюта. На свободных концах, замаркированных цифрами 2 и 3, имеются резиновые шлевки из эластичной ленты, предназначенные для заправки слабины строп управления. В верхней части свободных концов нашиты четыре ленты с кольцами, через которые пропущены стропы управления.
На каждой паре свободных концов имеется шнур-блокировка, изготовленный из шнура ШКП-150, который применяется при использовании парашютной системы без переката свободных концов подвесной системы.
Главная лямка сострочена из лент в два сложения. Слева в верхней части главной лямки расположены две изогнутые пряжки: нижняя для соединения его с левым наспинно-плечевым обхватом, верхняя — для крепления левой пары свободных концов.
Справа в верхней части главной лямки расположены три изогнутые пряжки: нижняя для соединения его с правым наспинно-плечевым обхватом, верхняя — для крепления звена расчековочного устройства, изготовленного из ленты ЛТКП-43-900 и правой отделяемой пары свободных концов, средняя — для монтажа звена расчековочного устройства.
С обратной стороны главной лямки, ниже изогнутых пряжек, с помощью ленты ЛТКкрП-43-800 нашиты пряжки для крепления ремней грузового контейнера.
С левой стороны главной лямки, ниже изогнутых пряжек пришита лента ЛТКкрП-26-600 для крепления гибкого шланга, а ниже, на уровне груди, пришит карман звена ручного раскрытия.
Для присоединения свободных концов промежуточной подвесной системы запасного парашюта в главную лямку вмонтированы две скобы крепления.
Устройство подвесной системы:

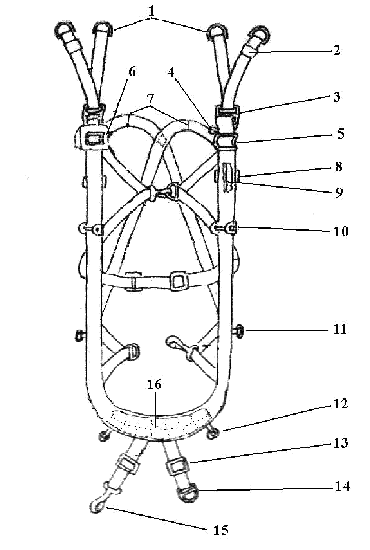

1 — пряжки-полукольца; 2 — резиновая шлевка; 3 — изогнутая пряжка для свободных концов; 4 — петля крепления гибкого шланга; 5 — изогнутая пряжка для наспинно-плечевого обхвата; 6 — расчековочное устройство; 7 — метки на наспинно-плечевых обхватах; 8 — пряжка для крепления ремней грузового контейнера; 9 — карман для звена ручного раскрытия; 10 — скоба для крепления запасного парашюта; 11 — пряжка для крепления регулирующей ленты; 12 — кольца для крепления лент подтяга углов ранца; 13 — пряжка регулировочная; 14 — пряжка Д-образная; 15 — карабин; 16 — накладка мягкая
Ниже, с помощью ленты ЛТКкрП-43-800, в главную лямку вшиты пряжки для подтягивания ранца с помощью регулирующих лент. Здесь же, в треугольниках, образованных лямками наспинно-плечевых обхватов, закреплены с левой стороны карабин, а с правой пряжка для застегивания ножных обхватов.
В нижней части главная лямка раздвоена, ленты сшиты встык, а на них нашиты мягкая накладка для удобного сидения в подвесной системе и кольца для лент подтягивания нижних углов ранца.
Наспинно-плечевые обхваты для исключения самопроизвольного перемещения через изогнутые пряжки и пряжки с зубчатыми перемычками имеют нашитые на них ленты ЛТКкрП-43-800 и петли из ленты ЛТКкрП-43-800.
Грудная перемычка образована наспинно-плечевыми обхватами, идущими вверх от крестовины через изогнутые пряжки, и имеет в левой половине карабин, а в правой — пряжку.
Поясной обхват образован лентами грудной перемычки после прохождения их между лентами главной лямки; на нем имеется две прямоугольные регулировочные пряжки.
Расчековочное устройство:

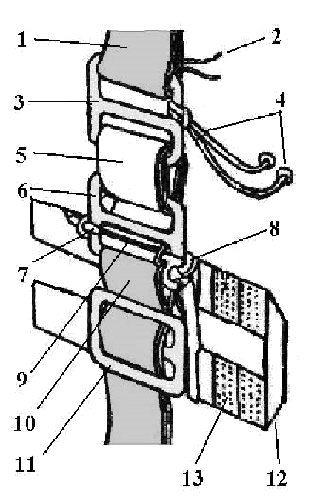

1 — правая пара свободных концов; 2 — шнур-блокировка; 3 — изогнутая пряжка для крепления звена и правой пары свободных концов; 4 — стренги управления; 5 — звено; 6 — пряжка для монтажа звена; 7 — шпилька-чека; 8 — сота резиновая; 9 — метка на звене; 10 — главная лямка; 11 — изогнутая пряжка для наспинно-плечевого обхвата; 12 — ручка; 13 — текстильная застежка
Ножные обхваты образованы ниж-ними концами наспинно-плечевых обхватов, пропущенных между лентами глав-ной лямки, и имеют на правом обхвате карабин, а на левом пряжку. На ножных обхватах смонтированы прямоугольные пряжки для регулировки ножных обхватов по росту парашютиста.
Расчековочное устройство предназначено для отсоединения правой пары свободных концов от подвесной системы и изготовлено из облегченной ленты ЛТКОкр-44-1600, на которую нашиты:
- лента ЛТКМП-12-450, образующая петлю, к которой крепится шпилька-чека;
- лента ЛТКП-15-185, образующая петлю для крепления расчековочного устройства к изогнутой пряжке главной лямки;
- лента ЛТКкрП-26-600, образующая ручку.
На концы ленты ЛТКОкр-44-1600 нашита текстильная застежка. На кольце шпильки-чеки закреплена съемная парашютная сота.
