Д-10: Взаимодействие составных частей
Части основного парашюта вступают во взаимодействие по каскадной схеме. Конструкция основного парашюта предусматривает два способа введения его в действие при нормально работающей стабилизирующей системе: парашютным прибором АД-ЗУ-Д-165 (ППК-У-165А-Д) или звеном ручного раскрытия.
Процесс раскрытия Д-10 в воздухе:
1 — камера стабилизирующей системы; 2 — система стабилизирующая; 3 — камера основного парашюта; 4 — основной парашют; 5 — ранец
При совершении прыжков из самолета Ан-26, Ил-76 камера (1) с уложенной в нее стабилизирующей системой своим карабином крепится за трос в самолете при совершении прыжков из самолета Ан-2 этот карабин крепится за серьгу переходного звена-удлинителя длиной 1 м.
После отделения от самолета звено стабилизирующей системы вытягивается на полную длину, при этом гибкая шпилька выдергивается из затвора парашютного прибора АД-ЗУ-Д-165 (ППК-У-165А-Д), и он вводится в действие.
Рвется контровочный шнур, стягивающий кольца камеры стабилизирующей системы и кольца перьев стабилизатора, из камеры стабилизирующей системы последовательно выходят стабилизатор, стропы и купол стабилизирующего парашюта, а камера стабилизирующей системы остается в самолете.
Купол стабилизирующей системы, попав в воздушный поток, наполняется воздухом, его быстрейшему наполнению способствуют перья стабилизатора и карманы на основе купола. Начинается стабилизированное снижение десантника-парашютиста со скоростью около 35 м/с, которое будет продолжаться до истечения заданного времени стабилизации. При этом ранец (5) с куполом основного парашюта остается закрытым, а его клапаны — замкнутыми силовыми лентами звена стабилизирующей системы.
По истечении заданного времени стабилизации десантник-парашютист выдергивает кольцо звена ручного раскрытия, при этом петля его троса, закрепленная на конусе затвора, поворачивает затвор на оси и открывает двухконусный замок. Пряжки силовых лент звена стабилизирующей системы освобождаются и сбрасываются с конусов двухконусного замка. Если по какой-либо причине сам десантник-парашютист не выдернет кольцо звена ручного раскрытия, то двухконусный замок в заданное время будет открыт парашютным прибором АД-ЗУ-Д-165 (ППК-У-165А-Д).
После раскрытия двухконусного замка силовые ленты выходят через окна ранца и освобождают кольца клапанов ранца.
Стабилизирующая система (2) вытягивает из раскрытого ранца (5) камеру (3) с уложенным в нее куполом основного парашюта и удаляет ее вместе со свободными концами подвесной системы от десантника-парашютиста. При этом из сот камеры последовательно выходят стропы, уложенные в продольные соты, затем из резиновых сот, чекующих фартук камеры, вытягиваются пучки строп и далее освобождается нижняя кромка купола основного парашюта (4). Стабилизирующая система стаскивает камеру с купола основного парашюта.
Под действием потока воздуха купол основного парашюта раскрывается и резко замедляет скорость падения. Начинается снижение десантника на основном парашюте со скоростью не более 5 м/с. Стабилизирующая система со своим звеном и камерой основного парашюта остаются на вершине раскрытого купола основного парашюта, не мешая его нормальной работе.
Управление парашютной системой осуществляется: разворот — натяжением строп управления, горизонтальное перемещение вперед и назад — перетягиванием свободных концов подвесной системы.

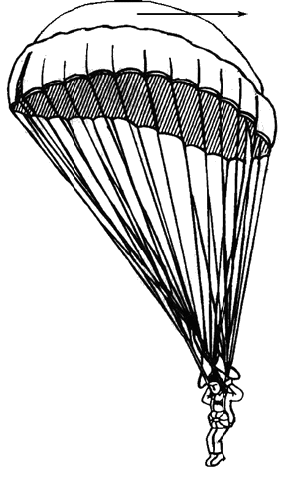

Перемещение купола назад

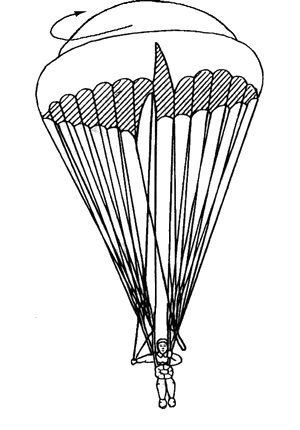

Разворот купола вправо
