Мальва-24СК: Петля с шайбой
Петля с шайбой предназначена для зачековки отсека запасного парашюта.
Петля зачековочная изготовлена из шнура ШТсвм-3-200 и имеет длину в готовом виде 65 мм (рисунок 5А).
Петля монтируется на сменной дюралевой шайбе с тремя отверстиями и имеет рабочую длину 45 +3 мм, измеряемую от шайбы (рисунок 5Б).
Готовая петля с шайбой устанавливается на опорной пластине чехла запасного парашюта.
В случае повреждения или изношенности петля подлежит замене. Порядок замены петли изложен в инструкции по эксплуатации.
Внимание! При использовании прибора «Сайпрес» петля с шайбой заменяется на фирменные от «AIRTEC GmbH». При этом размеры петли указанные на рисунках 5А и 5Б должны быть увеличены на 8 мм (толщину пиропатрона).

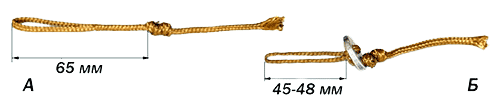

А — готовая петля; Б — петля, установленная на шайбе
Рисунок 5 — Петля с шайбой
