Мальва-24СК: Ранец с подвесной системой
Ранец с подвесной системой смонтирован неразъемно.
Ранец
Ранец (рисунки 16, 17) предназначен для укладки в него запасного и основного парашютов.
Ранец состоит из двух отсеков: верхнего и нижнего. В верхний отсек (ранец запасного парашюта) укладывается запасной парашют, в нижний отсек (ранец основного парашюта) — основной парашют.
Ранец запасного парашюта зачековывается на петлю с шайбой, установленную на трамплине ранца, ранец основного парашюта — на петлю зачековочную, смонтированную внутри отсека парашюта.
Порядок затяжки клапанов отсеков ранца определяется цифрами, указанными на клапанах у люверсов.
Предохранительные клапаны ранца закрывают шпильки, чекующие отсеки ранца основного и запасного парашютов.
С левой стороны ранца, у спинки, имеется карман для размещения прибора ППК-У-405АД. Выше кармана на боковом клапане имеется клапан прибора для фиксации шланга прибора. На спинке ранца имеется люверс для пропуска шланга прибора внутрь ранца к верхнему клапану отсека запасного парашюта. На верхнем клапане отсека запасного парашюта смонтирована пластина с шайбой байонетного соединения и лента-завязка для крепления шланга прибора ППК-У-405АД. На нижнем клапане ранца пришит карман для укладки мягкого вытяжного парашюта.
Вдоль отсека запасного парашюта к спинке ранца пришиты предохранительные клапаны для фиксации свободных концов основного парашюта после его укладки.
На правой плечевой накладке имеется карман для установки ножа-стропореза.
Для установки прибора «Сайпрес» в верхнем отсеке (ранец запасного парашюта) установлены карманы под контрольную панель, процессорный блок, пиропатрон и матерчатые тоннели для прокладки соединительных кабелей прибора.
Система подвесная
Система подвесная (рисунки 16, 17) является соединительным звеном между основным, запасным парашютами и парашютистом.
Подвесная система выпускается трех типоразмеров — большой, средний, малый. (Большой — для роста более 180 см, средний —
Конструкция подвесной системы обеспечивает плотную фиксацию ранца на спине парашютиста, а также удобное положение парашютиста при снижении под куполом и обработке цели при прыжках на точность приземления.
Две главные лямки подвесной системы, левая и правая, разветвляясь, образуют свободные концы запасного парашюта. Через металлические пряжки к главным лямкам крепятся ножные обхваты. Пряжки ножных обхватов позволяют регулировать обхваты по ноге. Спереди, между главными лямками, имеется грудная перемычка с пряжкой, как на ножных обхватах.
Ножные обхваты заключены в накладки для комфортного снижения под парашютом. На левой накладке имеется карман для ленты затяжки.
Ниже грудной перемычки на главной лямке имеются карманы: слева — для звена ручного раскрытия, справа — для звена отсоединения свободных концов.
Свободные концы основного парашюта монтируются к подвесной системе через кольцевые замковые устройства (КЗУ), позволяющие производить быстрое отсоединение основного парашюта.
Все силовые соединения в подвесной системе выполнены специальными нитками 3КкрП, обеспечивающими прочность соединений.

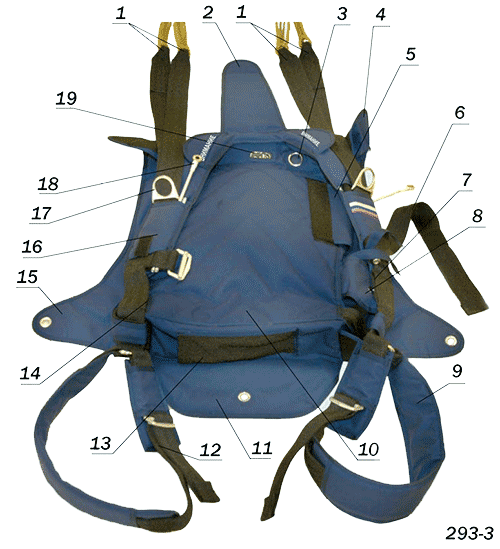

1 — концы свободные запасного парашюта; 2 — клапан предохранительный ранца запасного парашюта; 3 — люверс на спинке ранца для пропуска шланга прибора; 4 — клапан свободных концов основного парашюта; 5 — клапан для фиксации шланга прибора; 6 — перемычка грудная; 7 — карман звена ручного раскрытия; 8 — карман прибора; 9 — накладка ножного обхвата; 10 — спинка; 11 — клапан нижний отсека основного парашюта; 12 — обхват ножной; 13 — карман вытяжного парашюта; 14 — карман звена отсоединения; 15 — клапан боковой отсека основного парашюта; 16 — карман ножа; 17 — пряжка КЗУ; 18 — шланг с наконечником; 19 — окно кармана контрольной панели прибора «Сайпрес».
Рисунок 16 — Ранец с подвесной системой

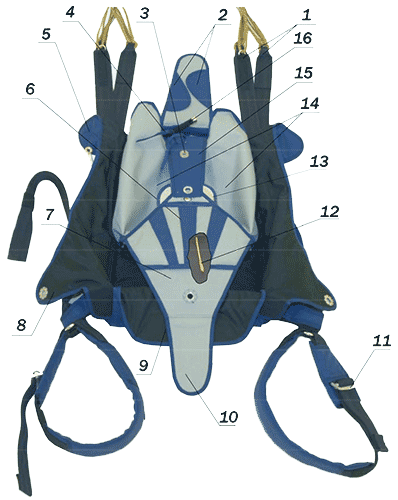

1 — концы свободные запасного парашюта; 2 — держатели предохранительного клапана запасного парашюта; 3 — шайба; 4 — лента-завязка для крепления шланга прибора; 5 — предохранительный клапан свободных концов; 6 —центральный клапан, 7 — клапан верхний отсека основного парашюта; 8 — боковой клапан отсека основного парашюта; 9 — клапан нижний отсека основного парашюта; 10 — предохранительный клапан основного парашюта; 11 — пряжка ножного обхвата; 12 — петля зачековочная основного парашюта; 13 — трамплин; 14 — боковые клапаны отсека запасного парашюта; 15 — клапан верхний запасного парашюта, 16 — шланг гибкий.
Рисунок 17 — Ранец с подвесной системой
