Мальва-24СК: Парашют вытяжной запасного парашюта (пружинный)
Парашют вытяжной имеет площадь 0,6 м2 (рисунок 4) и предназначен для вытягивания запасного парашюта, уложенного в чехол, из ранца.
Вытяжной парашют состоит из основы купола, соединенной с конусной частью. Основа выполнена из ткани с малой воздухопроницаемостью. В потоке воздуха парашют приобретает шарообразную форму. Основа купола и конусная часть усилены силовым каркасом. Ленты силового каркаса в нижней части образуют коуш для крепления вытяжного парашюта к звену. Внутри вытяжного парашюта находится пружина, она заключена во внутренний конус из сита с большой воздухопроницаемостью.
В нижнем основании пружины смонтирована крестовина с люверсом. В боковых швах конусов имеются отверстия, через которые, с помощью затяжки, петля с шайбой установленная на опорной пластине чехла, при укладке пропускается через вытяжной парашют.

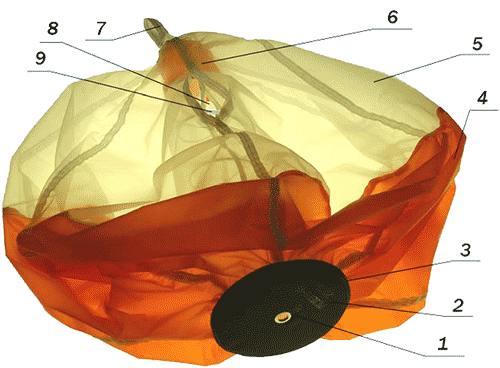

1 — люверс; 2 — пластина (диск); 3 — накладка; 4 — основа; 5 — конус внешний; 6 — конус внутренний; 7 — коуш для присоединения вытяжного парашюта к звену; 8 — отверстия боковые; 9 — пружина.
Рисунок 4 — Парашют вытяжной запасного парашюта
