Мальва-24СК: Концы свободные основного парашюта

Концы свободные предназначены для присоединения основного парашюта к подвесной системе (рисунок 10). Свободные концы делятся на левый и правый. На левом стоит обозначение «Л», на правом — номер системы. Каждая пара свободных концов изготовлена из целой ленты ЛТКМкрП 27-1600.

Лента согнута пополам и на сгибе установлены элементы КЗУ. Выше КЗУ лента образует пару свободных концов — передний и задний. Свободные концы заканчиваются металлическими кольцами для присоединения строп парашюта. На лентах передних и задних свободных концов пришиты также кольца для основных и дополнительных строп управления и текстильные застежки для фиксации на свободных концах звеньев управления. Основное звено управления фиксируется на заднем свободном конце текстильной застежкой и двумя эластичными шлевками. На передних свободных концах имеются карманы для тросов звена отсоединения. На левом свободном конце имеется петля для присоединения звена разблокировки.

Длина свободных концов 0,5 м.

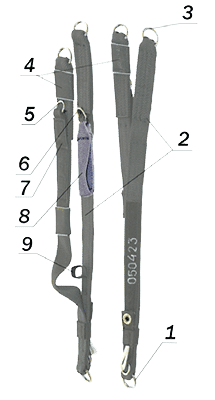

Концы свободные основного парашюта

1 — элементы КЗУ; 2 — концы передние; 3 — кольцо для присоединения строп; 4 — шлевки эластичные; 5 — кольцо основной стропы управления; 6 — кольцо дополнительного элемента управления; 7 — застежка текстильная; 8 — звено дополнительное; 9 — петля для звена разблокировки.
Рисунок 10 — Концы свободные основного парашюта
