Мальва-24СК: Подготовка парашюта к укладке
Производите укладку основного парашюта только на укладочном столе (или полотнище).
Вставьте полностью в шланги с наконечниками на правой главной лямке подвесной системы соответственно длинный и короткий концы троса звена отсоединения.
Звено отсоединения установите в карман на этой лямке и закрепите его в нем текстильной застежкой.
Распутайте, при необходимости, купол и стропы парашюта.
Положите купол задней кромкой вверх, растяните стропы по укладочному столу.
Проверьте правильность прохождения строп управления: они должны находиться сверху основных строп и проходить через кольца устройства рифления.
Расположите на укладочном полотнище ранец с уложенным запасным парашютом подвесной системой вниз, как показано на рисунке 73, рядом положите свободные концы распутанного и проверенного основного парашюта.

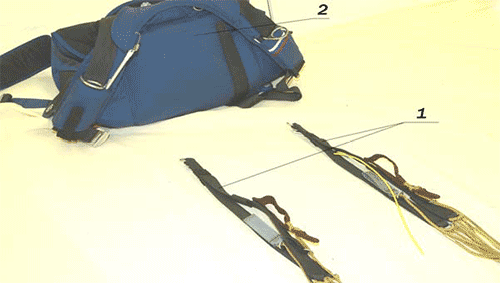

1 — концы свободные; 2 — ранец с уложенным запасным парашютом.
Рисунок 73 — Подготовка свободных концов к присоединению
Соедините правые и левые свободные концы с подвесной системой.
Для присоединения правого свободного конца:
- пропустите большое кольцо свободного конца в пряжку на подвесной системе, затем в продетое большое кольцо пропустите малое кольцо, а в малое кольцо — шнуровую петлю; затем шнуровую петлю проденьте в люверс, расположенный выше шнуровой петли (рисунок 74), (пользуйтесь короткой затяжкой для более удобного протаскивания шнуровой петли);
1 — петля шнуровая; 2 — пряжка подвесной системы; 3 — кольцо большое свободного конца; 4 — кольцо малое; 5 — люверс.
Рисунок 74 — Присоединение свободных концов к подвесной системе
- удерживайте шнуровую петлю, и пропустите ее в люверс на наконечнике шланга, а затем зачекуйте петлю тросом звена отсоединения, идущего поверх наконечника;
- удалите затяжку и вставьте конец троса в карман на свободном конце подвесной системы (рисунок 75);

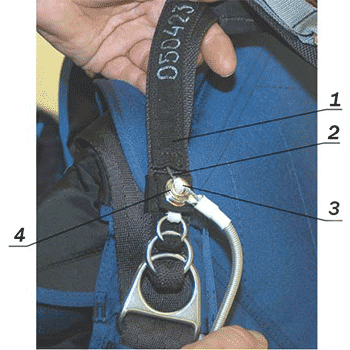

1 — карман; 2 — трос звена отсоединения; 3 — петля шнуровая; 4 — люверс на наконечнике шланга.
Рисунок 75 — Присоединение свободных концов к подвесной системе
Аналогично присоедините левый свободный конец к подвесной системе.
Перед укладкой купола втяните и зачекуйте стропу управления на левом и правом свободных концах. Для этого подтяните стропу управления так, чтобы окно на стропе было ниже направляющего кольца (рисунок 76).

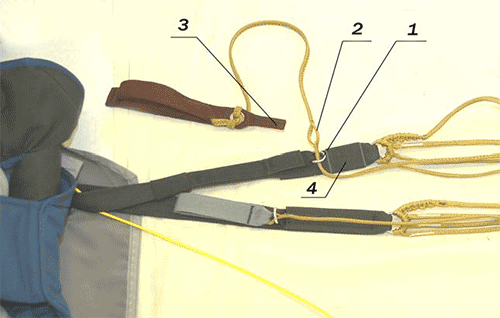

1 — кольцо направляющее; 2 — окно на стропе управления; 3 — выступ на звене управления; 4 — шлевка.
Рисунок 76 — Фиксация строп управления
Проденьте выступ звена управления в окно стропы и закрепите его в шлевке на свободном конце (рисунок 77).

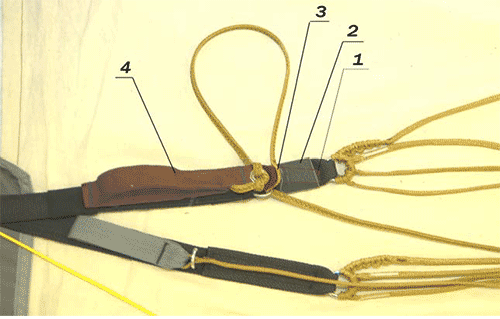

1 — выступ звена управления; 2 — шлевка;3 — окно на стропе управления; 4 — звено управления
Рисунок 77 — Фиксация строп управления
Закрепите звено управления эластичной шлевкой и текстильной застежкой на свободном конце, образовавшуюся слабину стропы управления заправьте в кольцо крепления строп (рисунок 78).

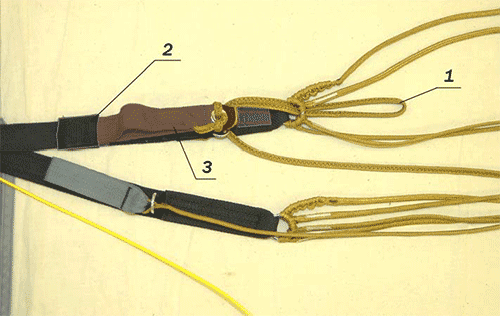

1 — слабина стропы управления; 2 — шлевка;3 —звено управления
Рисунок 78 — Фиксация звена управления
1 этап укладки | 2 этап
