Мальва-24СК: Укладка купола основного парашюта

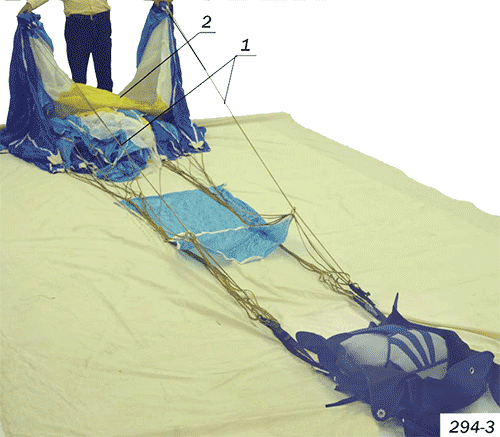

Закрепите ранец на укладочном полотнище за свободные концы основного парашюта. Подвесную систему закрепите на укладочном столе, а купол парашюта растяните по столу задней кромкой кверху. Проверьте прохождение строп управления: они должны проходить от задней кромки купола, до свободных концов не пересекаясь (рисунок 79).

1 — стропы управления; 2 — задняя кромка купола.
Рисунок 79 — Проверка прохождения строп управления.

Соберите, начиная с любого края, переднюю кромку верхнего полотнища купола, перегибая ее у нервюр, расположенных между стропами, как показано на рисунках 80 и 81, и натягивая стропы.

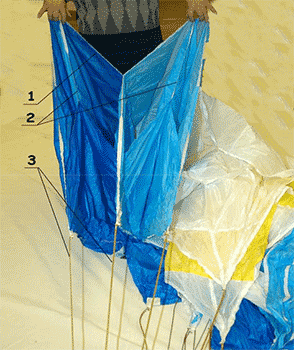

1 — кромка передняя верхнего полотнища купола; 2 — нервюры, расположенные между стропами; 3 — стропы.
Рисунок 80 — Укладка купола

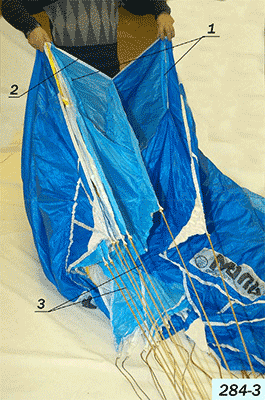

1 — нервюры, расположенные между стропами; 2 — кромка передняя верхнего полотнища купола; 3 — стропы.
Рисунок 81 — Укладка купола

Положите купол на боковую сторону (левую или правую) и аккуратно расправьте все слои ткани купола.

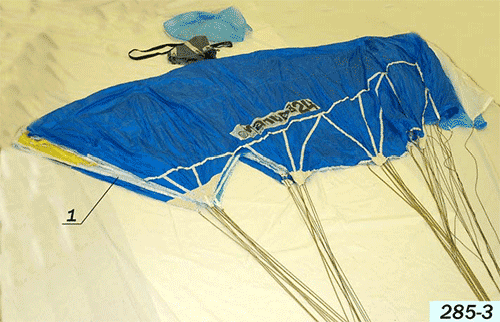

Проследите, чтобы стропы во всех рядах были равномерно натянуты. Выдавите весь воздух из купола, пригладив его руками по направлению от задней кромки купола к передней (рисунок 82).

1 — кромка передняя.
Рисунок 82 — Укладка купола

Отогните лежащие сверху три перегиба передней кромки верхнего полотнища купола, как показано на рисунке 83. Используйте метку по центру передней кромки купола для ориентировки.

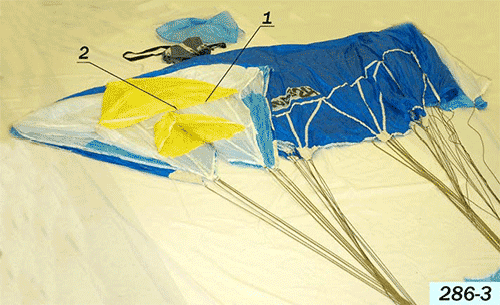

1 — кромка передняя центрального полотнища купола; 2 — метка по центру передней кромки
Рисунок 83 — Укладка передней части купола

Оставшиеся внизу полотнища натяните в сторону от ранца и заверните 2-3 раза внутрь (рисунок 84), навстречу им так же заверните внутрь отогнутые полотнища и положите сверху (рисунок 85).

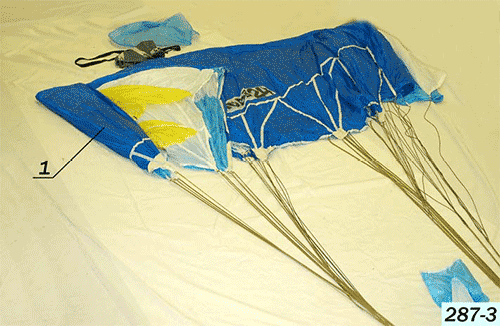

1 — свернутые нижние полотнища
Рисунок 84 — Укладка передней части купола

Рисунок 85 — Укладка передней части купола

На уложенную переднюю часть купола уложите «книжкой» среднюю его часть, как показано на рисунках 86, 87. Ширина «книжки» должна быть примерно равна ширине камеры.

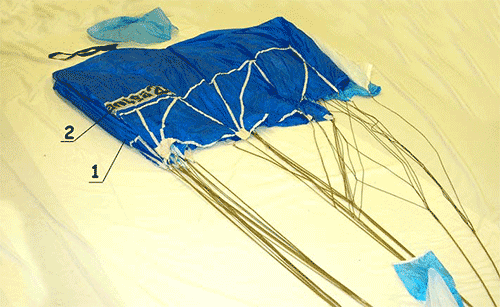

1 — уложенная передняя часть купола; 2 — средняя часть купола.
Рисунок 86 — Укладка средней части купола

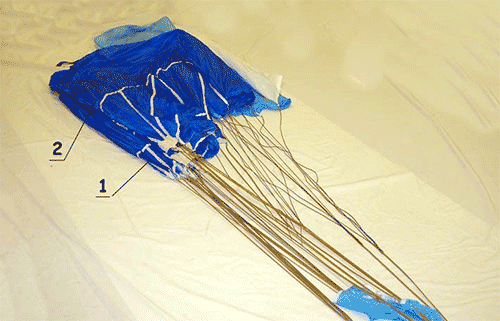

1 — передняя часть купола; 2 — средняя часть купола.
Рисунок 87 — Укладка средней части купола

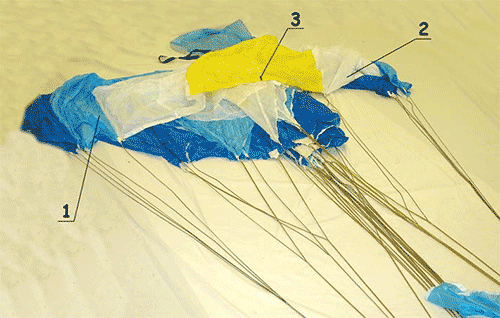

Разделите пополам заднюю часть купола и расположите ее симметрично относительно уложенного «книжкой» купола. Растяните заднюю часть, чтобы метка на середине задней кромки купола была над уложенным «книжкой» куполом (рисунок 88).

1 — первая половина задней части купола; 2 — вторая половина задней части купола; 3 — метка на средине задней кромки купола.
Рисунок 88 — Укладка задней части купола

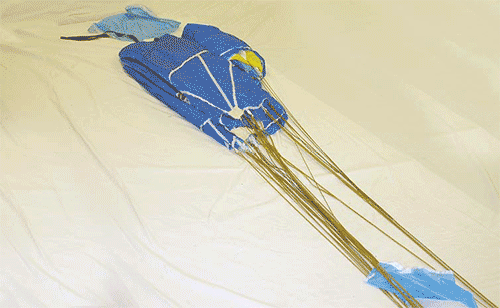

Сверните одну половину задней части купола в три сложения согласно рисункам 89, 90, 91, затем так же сверните вторую половину по рисункам 92, 93, 94. При этом следите, чтобы стропы оставались натянутыми, а ширина уложенного купола равнялась ранее уложенной части.

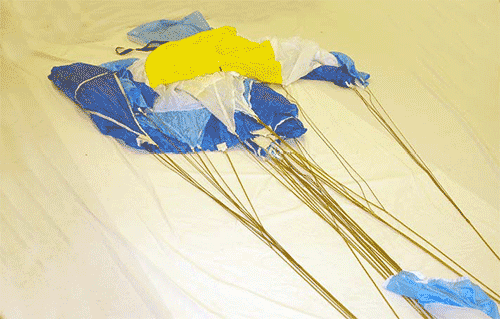

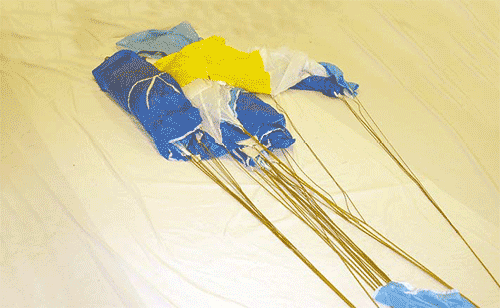

Рисунок 89 — Укладка задней части купола

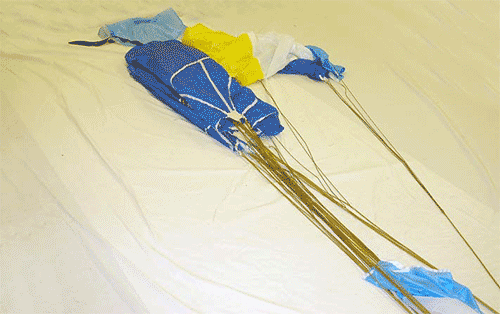

Рисунок 90 — Укладка задней части купола

Рисунок 91 — Укладка задней части купола

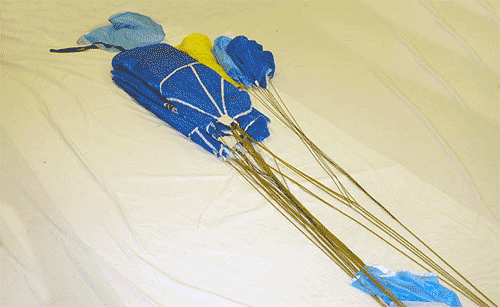

Рисунок 92 — Укладка задней части купола

Рисунок 93 — Укладка задней части купола

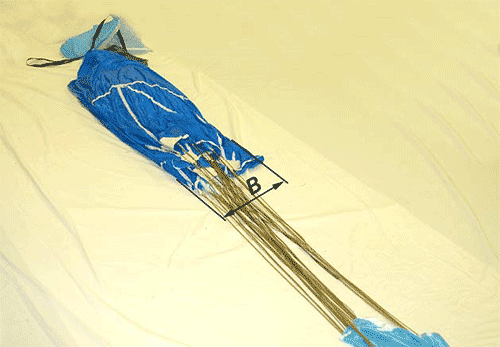

В — размер, равный ширине камеры.
Рисунок 94 — Укладка задней части купола

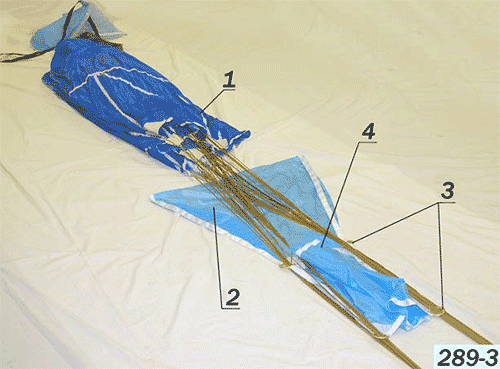

За нижнее полотнище подтяните устройство рифления к куполу (рисунок 95).

1 — уложенный купол; 2 — полотнище нижнее устройства рифления; 3 — кольца устройства рифления; 4 — полотнище верхнее устройства рифления.
Рисунок 95 — Укладка устройства рифления

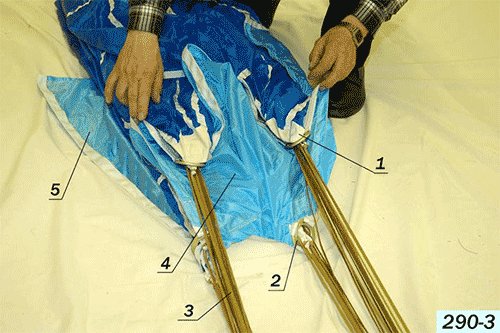

Расположите кольца устройства рифления вплотную к соответствующим им ограничителям на куполе и уложите верхнее полотнище устройства рифления между слоями уложенного купола, а нижнее полотнище под куполом, как показано на рисунке 96.

1 — ограничитель на куполе; 2 — кольцо устройства рифления; 3 — стропы; 4 — полотнище верхнее устройства рифления; 5 — полотнище нижнее устройства рифления.
Рисунок 96 — Укладка устройства рифления



Контроль укладки купола

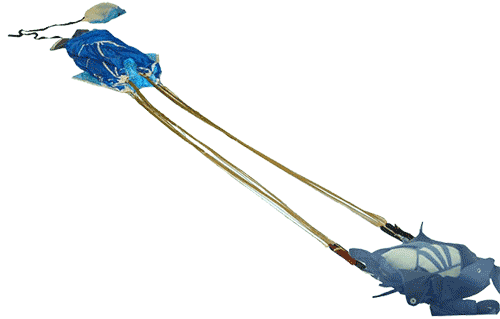

При правильной укладке парашюта группы строп от колец устройства рифления должны проходить к кольцам свободных концов, не пересекаясь.

Купол уложен «книжкой» по ширине камеры. Стропы равномерно натянуты.

Нижнее полотнище устройства рифления подтянуто к куполу до упора в ограничители кольцами и расположено под куполом (рисунок 97).

Рисунок 97 — Контроль укладки купола
