Мальва-24СК: Укладка камеры с парашютом в ранец
Перенесите парашют в камере через запасной парашют и уложите его в нижний отсек ранца. Свободные концы расположите вдоль уложенного запасного парашюта. В зачековочную петлю протяните затяжку и временно зафиксируйте ее за кромку нижнего клапана запасного парашюта (рисунок 107).

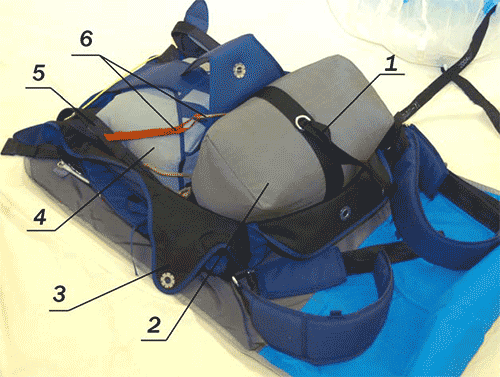

1 — звено парашютное; 2 — камера; 3 — ранец; 4 — запасной парашют, уложенный в ранец; 5 — свободные концы основного парашюта; 6 — петля зачековочная с затяжкой.
Рисунок 107 — Укладка камеры в ранец
Заправьте углы камеры с пучками строп в углы ранца, поверните камеру и уложите в ранце так, чтобы объем ранца был заполнен равномерно. Аккуратно уложите свободные концы вдоль ранца запасного парашюта соответственно по левой и правой сторонам (рисунок 108).

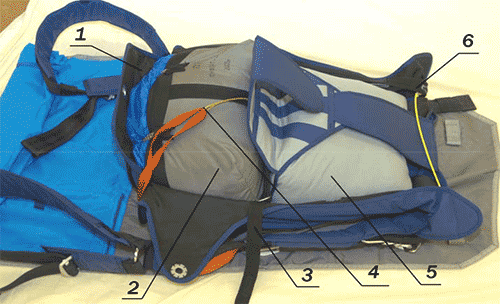

1 — ранец; 2 — камера; 3 — звено парашютное; 4 — петля зачековочная с затяжкой; 5 — запасной парашют, уложенный в ранец; 6 — левый свободный конец.
Рисунок 108 — Укладка камеры в ранец
3 этап | 4 этап укладки | 5 этап
