Мальва-24СК: Затяжка ранца
С помощью затяжки протащите зачековочную петлю через люверс нижнего клапана с маркировкой «1», а затем верхнего клапана с маркировкой «2».
Проследите, чтобы кольцо на парашютном звене было расположено под верхним клапаном, а звено выходило из-под клапана вправо (рисунок 109).

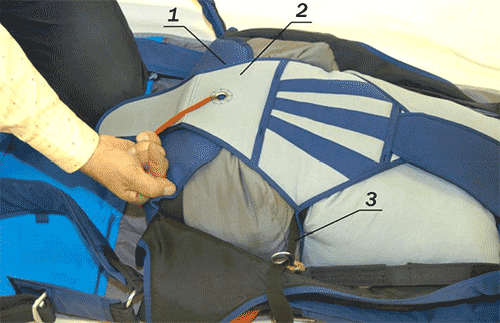

1 — нижний клапан; 2 — верхний клапан; 3 — парашютное звено.<
Рисунок 109 — Затяжка ранца основного парашюта
Затем протащите зачековочную петлю согласно маркировке через люверсы боковых клапанов и зачекуйте петлю шпилькой парашютного звена, как показано на рисунке 110.

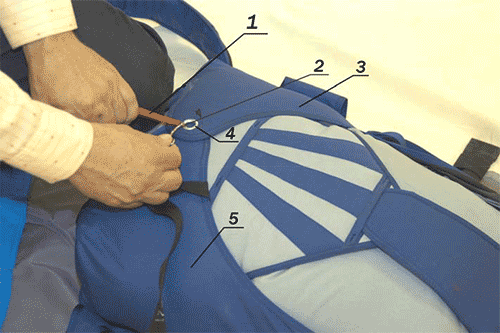

1 — затяжка; 2 — зачековочная петля; 3 — боковой клапан ранца с маркировкой «4»; 4 — люверс; 5 — боковой клапан с маркировкой «3».
Рисунок 110 — Затяжка ранца основного парашюта
Заведите затяжку под шпильку и аккуратно удалите ее из зачековочной петли.
Часть парашютного звена до шпильки заправьте под верхний край правого бокового клапана (с маркировкой «3»), оставив небольшую слабину, как показано на рисунке 111. Часть звена после шпильки заправьте под нижний край этого же клапана до выхода его из под клапана напротив эластичного кармана вытяжного парашюта.

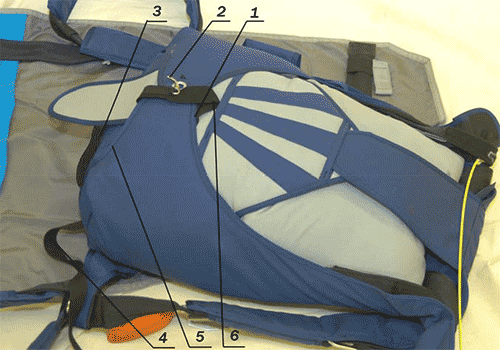

1 — верхний край правого бокового клапана (с маркировкой «3»); 2 — шпилька парашютного звена; 3 — карман эластичный; 4 — звено парашютное; 5 — нижний край правого бокового клапана (с маркировкой «3»); 6 — слабина парашютного звена.
Рисунок 111 — Затяжка ранца и укладка парашютного звена
Закройте предохранительный клапан отсека основного парашюта и зафиксируйте его держателем.
Отсоедините укладочное полотнище от свободных концов.
Проверьте, чтобы звено разблокировки выходило от левого свободного конца в сторону отсека запасного парашюта. Заправьте звено разблокировки прибора под предохранительный клапан запасного парашюта.
ВНИМАНИЕ! При использовании прибора «Сайпрес» звено разблокировки не используется и снимается со свободных концов.
ВНИМАНИЕ! Проверьте свободные концы основного парашюта, они должны быть уложены поверх держателей (место их укладки обозначено на держателях надписью «ВНИМАНИЕ»), отдельно от свободных концов запасного парашюта, уложенных снизу под держателями.
Закройте предохранительными клапанами свободные концы основного парашюта и зафиксируйте клапаны на держателях (рисунок 112).

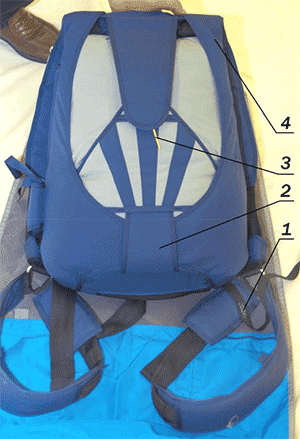

1 — звено парашютное; 2 — клапан предохранительный основного парашюта; 3 — звено разблокировки прибора; 4 — клапан предохранительный свободных концов.
Рисунок 112 — Фиксация предохранительных клапанов
