Мальва-24СК: Укладка вытяжного парашюта

Положите вытяжной парашют нижней стороной вверх. Сложите его края и идущую от вытяжного парашюта часть парашютного звена согласно рисунку 113.

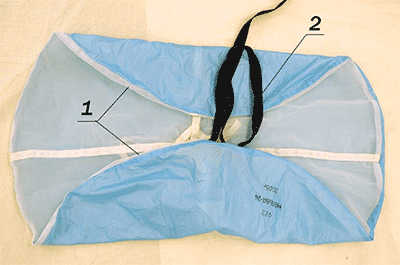

1 — края вытяжного парашюта; 2 — звено парашютное.
Рисунок 113 — Укладка вытяжного парашюта

Последовательно сложите вытяжной парашют согласно рисункам 114, 115,116, 117.

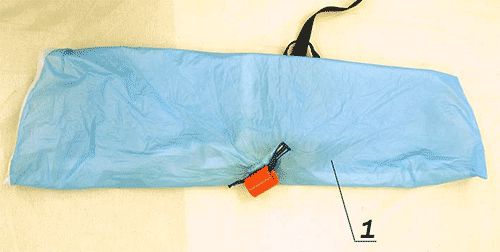

1 — парашют вытяжной.
Рисунок 114 — Укладка вытяжного парашюта

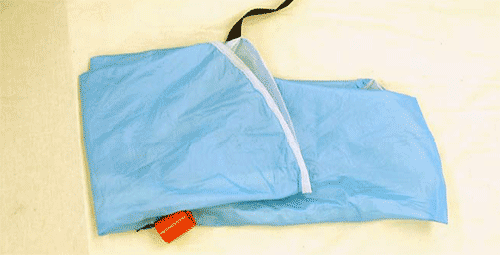

Рисунок 115 — Укладка вытяжного парашюта

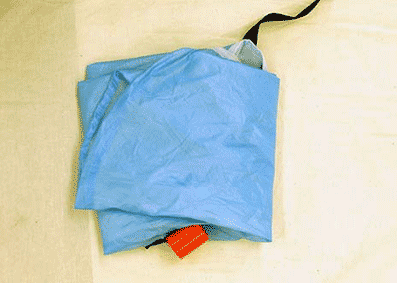

Рисунок 116 — Укладка вытяжного парашюта

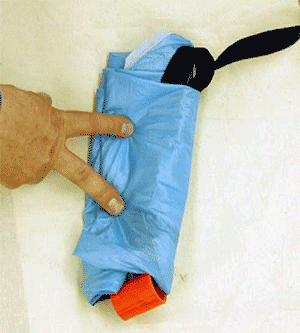

Рисунок 117 — Укладка вытяжного парашюта

Заправьте сложенный вытяжной парашют и неуложенную часть парашютного звена в эластичный карман на нижнем клапане ранца (рисунок 118).

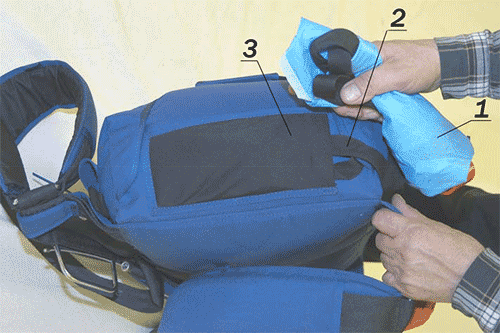

1 — парашют вытяжной; 2 — звено парашютное; 3 — карман эластичный.
Рисунок 118 — Укладка вытяжного парашюта в эластичный карман

Проверьте прохождение части парашютного звена, идущего под боковым клапаном к эластичному карману. Оно должно быть заправлено под боковой клапан (рисунок 119).

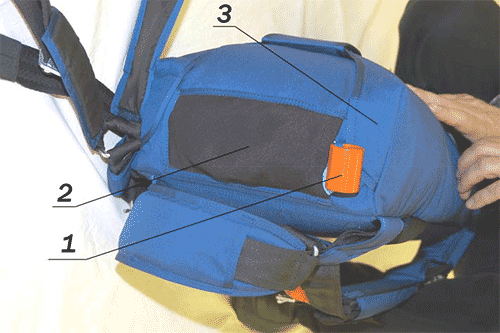

1 — втулка вытяжного парашюта; 2 — карман эластичный; 3 — боковой клапан.
Рисунок 119 — Укладка вытяжного парашюта
