Парашют УТ-15 серии 5

Парашют предназначен для спортивно-тренировочных прыжков спортсменов, обладающих достаточным опытом в прыжках, и является переходным к более совершенным и сложным парашютам.

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами 100 кг парашют обеспечивает:

  • надежную работу на высоте до 1000 м как при немедленном введении его в действие на скорости полета горизонтально летящего самолета или вертолета до 225 км/ч, так и с любой задержкой раскрытия ранца, а также надежную работу на высоте до 2000 м как при немедленном введении в действие на скорости полета до 140 км/ч, так и с любой задержкой раскрытия ранца; при этом максимальные перегрузки, возникающие в момент наполнения купола парашюта, не превышают 16 g;
  • минимальную безопасную высоту прыжка из горизонтально летящего самолета на скорости полета 120-225 км/ч при немедленном введении парашюта в действие — 150 м;
  • среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, на участке 30-35 м от земли — 5,1 м/с;
  • устойчивость при снижении;
  • управление парашютом при помощи двух строп управления, причем разворот купола на 360° в любую сторону выполняется за время не более 5 с при натяжении одной стропы управления, горизонтальное перемещение парашюта вперед происходит со средней скоростью до 5,1 м/с, скорость горизонтального перемещения падает до нуля при максимальном натяжении строп управления, усилия, необходимые для управления парашютной системой, незначительны, управление парашютом в воздухе не приводит к складыванию купола, при плавном натяжении любой стропы управления сохраняется устойчивое снижение;
  • применение парашютных страхующих приборов типа КАП-ЗП-405 или ППК-У-405А;
  • отсоединение купола от подвесной системы как на земле, так и в воздухе;
  • применение запасного парашюта типа 3-2, 3-4 или 3-5 в случае ненормальной работы основного парашюта, при этом необходимо полное отсоединение основного купола, за исключением случая нераскрытия ранца, при котором отсоединения купола не требуется;
  • усилие, необходимое для выдергивания вытяжного кольца, — не более 16 кгс;
  • работоспособность при температуре до -10°С;
  • не менее 600 применений (технический ресурс) на высоте до 1000 м при скорости до 225 км/ч и на высоте до 2000 м при скорости до 140 км/ч.
  • на парашюте предусмотрено только ручное раскрытие.

2. Габариты уложенного парашюта, мм:

  • длина — 490+20;
  • ширина — 350+20;
  • высота — 230+20.

3. Масса парашюта без прибора и переносной сумки не более 12,3 кг.

4. Минимальная температура применения парашюта УТ-15 серии 5 и серии 2 до — 10°С, а серии 4 до -30° С.

Основные отличия парашюта УТ-15 серии 5 от парашюта УТ-15 серии 2

  1. Ранец парашюта УТ-15 серии 5 уменьшенных размеров с текстильной застежкой предохранительного клапана.
  2. На подвесной системе изменена застрочка ножных обхватов. Карман вытяжного кольца снят.
  3. На чехле с внутренней стороны сделано усиление из перкаля Б арт17015.
  4. Корпус вытяжного кольца имеет круглую форму, а не трапециевидную.
  5. Стропы управления смонтированы на передних свободных концах, а не на задних. Сняты чехлы строп.
  6. Снята подушка парашютиста.

Тактико-технические данные частей парашюта

1. Вытяжная веревка длиной 3000 мм изготовлена из капроновой ленты ЛТКМкрП-27-1200 прочностью 1200 кгс. Для контроля вытяжной веревки с двух сторон у карабина имеется лента красного цвета.

2. Фал гибкой шпильки длиной 130мм. из капронового шнура ШКП-200 имеет на концах петли, к одной из которых монтируется гибкая шпилька прибора, к другой — вытяжная веревка.

3. Два вытяжных парашюта, входящих в комплект, площадью по 0,4 м², состоят из основы купола квадратной формы (капроновое полотно арт. 56005крПК), конуса с перьями и пружины.

Стропы из капронового шнура ШКП-60 имеют прочность 60 кгс. Уздечка купола образована из капроновых шнуров ШКП-60, пропущенных внутри шнура ШТКП-15-550, и служит для присоединения к соединительному звену.

Внутрь конуса парашюта вставлена пружина конической формы, которая вводит парашют в действие.

4. Соединительное звено длиной 1400 мм из капронового шнура прочностью 550 кгс с одной стороны оканчивается петлей для присоединения петлей-удавкой к чехлу дополнительных строп и к дополнительным стропам купола. На расстоянии 750 мм от первой петли имеется вторая петля для присоединения к уздечке чехла. На расстоянии 300 мм от второй петли соединительное звено раздваивается и образует две петли для присоединения вытяжных парашютов.

5. Чехол, основа которого изготовляется из капронового полотна арт. 56005крП, имеет форму рукава длиной 3370 мм. По всей длине чехол усилен капроновыми лентами ЛТКП-25-150 прочностью 150 кгс, которые в верхней части образуют уздечку. Верхняя часть чехла имеет два кармана и затягивается шнуром после укладки в чехол дополнительных строп в чехле, строп и части соединительного звена.

Чехол имеет одну пару одинарных резиновых съемных сот, четыре пары также резиновых, но несъемных сот, две ленты для укладочной рамки, два люверса, через которые пропускаются съемные соты, и предохранитель строп.

С внутренней стороны чехла нашито усиление из перкаля Б арт. 7015 для предохранения от ожогов.

6. Чехол строп предназначен для предотвращения запутывания дополнительных строп купола при укладке их вместе с частью соединительного звена. Чехол, изготовленный из капронового полотна арт. 56005П, имеет форму рукава длиной 1500 мм и надевается на дополнительные стропы купола. Уздечка в верхней части чехла служит для подсоединения к концевой петле соединительного звена вместе с дополнительными стропами купола. Чехол имеет усиление по верхней и нижней частям.

7. Купол (рис. 1) площадью 50 м², изготовляется в основном из капронового полотна арт. 56005крПК, передняя часть между стропами № 8-17 — из капронового полотна арт. 52087, а полюсная часть — из капронового полотна арт. 56005П.

Купол в плане имеет форму круга с вытянутыми с двух сторон полотнищами и состоит из 16 полотнищ и 8 клапанов. Полотнища и клапаны состоят из клиньев. Клапаны образуют радиальные щели. Между стропами № 21 и 22, 3 и 4 на полотнищах расположены отверстия трапециевидной формы, между стропами № 23 и 24, 24 и 1, 1 и 2 — отверстия прямоугольной формы. Между стропами № 22 и 23, 23 и 24, 24 и 1, 1 и 2, 2 и 3, 10 и 11, И и 12, 12 и 13, 13 и 14, 14 и 15 имеются также сопла.

Для снятия нагрузки в момент раскрытия парашюта в центральной части купола проделаны радиальные отверстия.

Стропы управления, изготовленные из шнура 10КПкр прочностью 190 кгс, присоединены к металлическим кольцам, к которым подходят стропы восьми клапанов управления куполом.

На радиальные швы с внешней стороны пришиты дополнительные стропы. К ним прикреплено соединительное звено.

В центре купола имеется полюсное отверстие диаметром 500 мм.

Материалом для строп купола № 22, 23, 24, 1, 2, 3 служит капроновый шнур ШКП-200 прочностью 200 кгс, для остальных — шнур ШКП-150 прочностью 150 кгс.

Соединительным звеном между стропами и подвесной системой являются четыре пряжки-полукольца.

К пряжкам на передних свободных концах крепится по пять строп, к пряжкам на задних свободных концах — по семь строп. Стропы полюсной части купола образуют уздечку.

Счет строп ведется по нижней кромке купола против часовой стрелки.

Длина строп от коуша дополнительных строп до пряжек-полуколец подвесной системы равна 9300 мм.

Длина центральной стропы от строп полюсной части до пряжек-полуколец свободных концов подвесной системы составляет 6200 мм. Длина строп управления от колец до клевантов — 5000 мм.

Стропы управления монтируются на передних свободных концах подвесной системы.

Для облегчения правильной укладки строп управления на клапанах между стропами № 6 и 7, 18 и 19 у нижней кромки купола с внутренней стороны нанесены метки черной безвредной краской. На эти знаки при укладке купола помещают кольца строп управления.

На всех стропах купола на расстоянии 4100 мм от пряжек-полуколец имеются метки начала укладки строп в соты, а метки на расстоянии 1300 мм от пряжек-полуколец означают конец укладки строп в соты. Концы центральной стропы, изготовленной из шнура ШКТП-15-550, крепятся к пряжкам-полукольцам передних свободных концов подвесной системы.

Для облегчения укладки купола стропа № 12 выполнена из шнура красного цвета, а на стропах № 1 и 24 у кромки купола и у пряжек-полуколец нашиты опознавательные муфты из перкаля Б светло-зеленого цвета.

Диаметр полюсного отверстия — 500 мм.

Форма купола парашюта УТ-15 серии 5 в плане

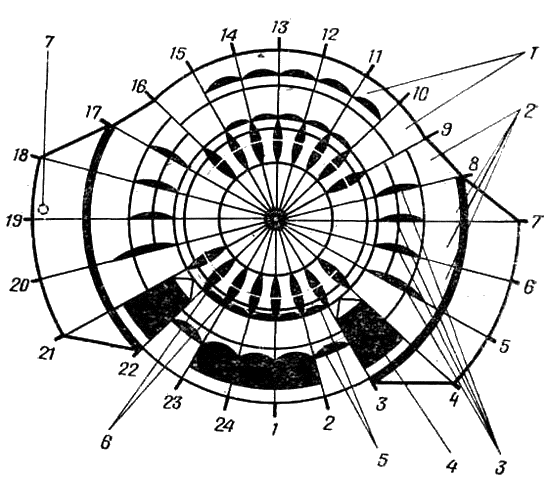

Рис. 1. Форма купола парашюта УТ-15 серии 5 в плане:

1 — полотнище; 2 — клапаны; 3 — радиальные щели; 4 — отверстие трапециевидной формы; 5 — сопла; 6 — радиальные отверстия; 7 — контур кольца

Цифры по кругу показывают номера строп

8. Подвесная система изготовляется из капроновой ленты ЛТКОкр-44-1600 или ЛТК-44-1600 и состоит из двух лямок (правой и левой), круговой лямки с ножными обхватами, двух лент переходников с карабинами, двух наспинно-плечевых обхватов с пряжками, двух пар свободных концов, двух лент (правой — с пряжкой и левой — с карабином) и предохранителей.

Карман для вытяжного кольца образован двумя слоями лямки. На предохранитель под замок пришита лента для крепления гибкого шланга. На обоих предохранителях под замки имеются ленты для фиксации предохранителей на наспинно-плечевых обхватах.

Длина свободных концов подвесной системы 430 мм.

Подвесная система имеет предохранители грудной перемычки, предохранители под замки, предохранители под скобы крепления и под карабины. Предохранители предназначены для смягчения удара металлическими деталями в момент раскрытия купола.

Пряжка замка ОСК снабжена чехлом и шлевкой для его фиксации.

9. Ранец, изготовленный из капронового авизента арт. 56039, состоит из дна с рамой жесткости, четырех клапанов и восьми ранцевых пружин. Крючки ранцевых пружин на петлях клапанов ранца плотно зажимаются.

Длина ранцевой пружины с кулонами равна 345 мм. Вместо ранцевых пружин допускается применение ранцевых резин. Длина каждой из семи одинарных ранцевых резин составляет 335 мм, одной двойной — 385 мм.

10. Гибкий шланг длиной 515 мм из гибкого металлического рукава, обтянут капроновой лентой ЛТКкрП-40-700. Длина шланга 515 мм.

11. Вытяжное кольцо состоит из корпуса, втулки, троса, трех шпилек и ограничителя. Корпус состоит из кольца и скобы. Кольцо изготовлено из стальной трубки диаметром 10 мм, внутри проходит трос звена зачековки, имеющий с одной стороны ограничитель и втулку, с другой — три шпильки.

Для удобства захвата рукой кольцо по отношению к скобе отогнуто на 135°.

Шпильки расположены одна от другой на расстоянии 150 мм. Первая (от корпуса кольца) шпилька имеет длину 38 мм, остальные — по 32 мм. Длина троса от конца последней шпильки до ограничителя равна 1070 мм.

12. Парашютный страхующий прибор типа КАП-ЗП-405 или ППК-У-405А.

Длина шланга прибора 405 мм, длина троса 562 мм, длина петли 19 мм, длина фала гибкой шпильки 130 мм.

13. Переносная сумка прямоугольной формы, из авизента арт. 56039, имеет две ручки, клапан с двумя пряжками-полукольцами шнур для затяжки сумки, бирку для опломбирования сумки и ленту прочностью 150 кгс для затяжки клапана. Размеры сумки 600Х260Х590 мм.

14. Сумка из капронового авизента арт. 56039 предназначена для хранения и переноски личного снаряжения парашютиста (каски, ботинок, комбинезона, перчаток, приборной доски, ножа), имеет форму цилиндра, сверху затягивается лентой, пропущенной через 13 люверсов и подсоединенной к кольцу с петлей на дне сумки.

В нижней части сумки, между верхним и нижним дном, есть отсек, предназначенный для размещения ботинок. Застегивается отсек на < молнию>.

На верхнем дне имеется карман для ножа, который застегивается на <молнию>, а на боковине внутри сумки нашит карман для приборной доски.

Диаметр сумки 440 мм, высота 500 мм.

15. Паспорт является неотъемлемой частью парашюта.
