Запасной парашют З-5 серии 4

Купол запасного парашюта З-5 серии 4

Парашют (рис. 1, 2) предназначен для эксплуатации спортсменами-парашютистами и десантниками в случае отказа или ненормальной работы основного парашюта.

Общий вид уложенного парашюта 3-5 серии 4

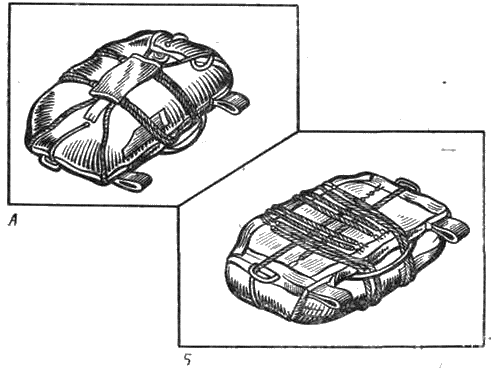

Рис. 1. Общий вид уложенного парашюта 3-5 серии 4 (ранец парашюта ПЗ-74, купол 3-5):

А — вид уложенного парашюта спереди; Б — вид уложенного парашюта сзади

Общий вид раскрытого парашюта 3-5 серии 4

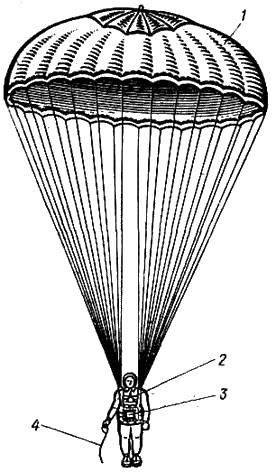

Рис. 2. Общий вид раскрытого парашюта 3-5 серии 4:

1 — парашют 50 м²; 2 — промежуточная подвесная система; 3 — ранец; 4 — кольцо вытяжное

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами 100 кг парашют обеспечивает:

  • надежную работу на высоте до 1000 м при введении парашюта в действие на скорости горизонтально летящего самолета 350 км/ч по прибору с задержкой в раскрытии ранца от 3 с и более, при этом максимальные перегрузки, возникающие в момент наполнения купола, не превышают 16g;
  • надежную работу в случае ненормальной работы основного парашюта типа УТ-15 или ПО-9, при этом необходимо полное отсоединение основного купола;
  • отсутствие явлений складывания купола парашюта при совместной работе с полностью наполненными куполами парашютов, типа УТ-15 или Т-4;
  • минимальную безопасную высоту применения 100 м при покидании горизонтально летящего самолета на скорости полета не менее 160 км/ч при немедленном введении парашюта в действие, при этом время снижения на полностью раскрытом парашюте не менее 2 с;
  • среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, на участке 30-35 м от земли — не более 6,5 м/с;
  • введение парашюта в действие правой или левой рукой;
  • усилие, необходимое для выдергивания кольца, не более 16 кгс;
  • быстрый и удобный монтаж запасного парашюта к подвесным системам с быстроразъемными скобами крепления и его демонтаж;
  • однократное применение при введении его в действие на высоте до 1000 м после покидания горизонтально летящего самолета на скорости 350 км/ч по прибору с задержкой в раскрытии ранца от 3 с и более, десятикратное применение на скорости полета до 225 км/ч — при введении его после полного отказа основного парашюта; неограниченное количество применений после раскрытия основного парашюта в течение срока службы парашюта.

2. Габаритные размеры уложенного парашюта, мм:

  • длина — 410+10;
  • ширина — 240+10;
  • высота — 180+10.

3. Масса парашюта без переносной сумки не превышает 5 кг.

Тактико-технические данные частей парашюта

1. Купол площадью 50 м², круглой формы, изготовляется из капронового полотна арт. 56011П, причем первое и пятое полотнища — из капронового белого или крашеного полотна большой воздухопроницаемости арт. 56011АП. В центре купола находится полюсное отверстие диаметром 700 мм, с внешней стороны полюсное отверстие перекрыто восемью карманами из капронового крашеного полотна арт. 56005крП.

Для удобства при укладке в центре купола имеется уздечка из капронового шнура арт. 10КП-Окр.

К куполу крепятся 24 стропы из капронового шнура ШКП-150 длиной 6300 мм.

На расстоянии 1400 мм от нижней кромки на стропы нанесены метки, до которых стропы укладываются в соты.

2. Промежуточная подвесная система, изготовленная из капроновой ленты арт. ЛТКОкр-44-1600 в четыре сложения, состоит из двух лямок, соединенных между собой перемычкой. Каждая лямка промежуточной подвесной системы имеет по две пряжки-полукольца и по петле, в которые вставлены вкладки из капроновой ленты арт. ЛТКОкр-44-1600.

3. Ранец из капронового авизента, снабжен четырьмя клапанами — двумя боковыми (правым и левым), верхним и нижним. Дно ранца прямоугольной формы, укреплено металлической рамой жесткости с двумя выступами для крепления ранца к основной парашютной системе.

Длина ранцевых резин, расположенных на боковых клапанах, с кулонами равна 405 мм, а ранцевых резин на верхнем и нижнем клапанах (с кулонами) — 440 мм.

С внешней стороны на ленты по периметру дна ранца пришиты десять проволочных петель для пристегивания ранцевых резин. На накладном дне ранца имеется десять пар несъемных резиновых сот для укладки в них строп.

4. Вытяжное кольцо сделано из стальной трубы диаметром 10 мм. Внутри него проходит трос звена зачековки, имеющий на одном конце ограничитель и втулку, на другом — две шпильки длиной по 32 мм. Шпильки расположены одна от другой на расстоянии 90 мм.

Длина троса от ограничителя до последней шпильки равна 370 мм.

5. Контровочная нить из хлопчатобумажной пряжи 15,4текс. ХбХЗ (№ 64,9/6/3), предназначена для контровки фартука ранца.

6. Переносная сумка прямоугольной формы, изготовляется из капронового авизента арт. 56039, крышка застегивается на семь турникетов.

Размеры сумки 410X260X380 мм.

7. Паспорт является необходимой принадлежностью парашюта.
