Запасная парашютная система З-5

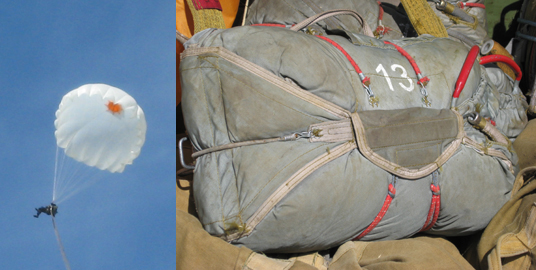

Купол запасного парашюта З-5

Используется с основными парашютами: Д-6 серии 4, Д-5 серии 2. Запасной парашют для десантных и учебно-тренировочных систем.

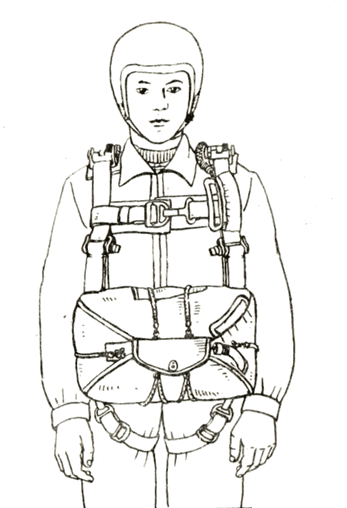

Общий вид раскрытого парашюта З-5

Рис. 1. Запасной парашют З-5

Парашют быстро и удобно монтируется и демонтируется к подвесной системе основного парашюта. Размещение парашюта спереди позволяет легко вводить его в действие любой рукой выдергиванием звена ручного раскрытия и осуществлять визуальный контроль.

Эксплуатационные особенности:

  • Возможность совместной работы с наполненными куполами парашютов типа Д-5, Д-6, Д-1-5, Т-4;
  • Надежная работа в случае ненормальной работы основного парашюта типа Т-4, УТ-15 при введении запасного парашюта в работу после полного отсоединения купола основного парашюта.

Параметры


Наименование
Значения
Конструкция
Площадь,м 2
50
Материал купола
Капрон арт. 56011П, 56011АП
Воздухопроницаемость ткани,дм 3 /м 2 сек
арт. 56011П — 300 — 740 арт. 56011АП — 650 — 1100
Подвесная система
Промежуточная подвесная система
Ранец
Конвертообразный, 4-х клапанный, ткань — капроновый или х/б авизент
Механизм раскрытия
Ручное — расчековка клапанов ранца вытяжным кольцом
Переносная сумка
Входит в комплект
Масса системы,кг
Не более 5,2
Совместимость
Совместим практически со всеми типами десантных и учебно-тренировочных парашютов, позволяет разместить табельное снаряжение и кислородный прибор КП-43
Материал строп,-
Шнур капрон. ШКП-150
Эксплуатационные ограничения
Срок службы системы,лет (года)
12
Полетная масса,кг
140
Скорость применения,км/ч
350
Высота применения,м
До 1000
Min. высота,м
100 м — на скорости не менее 120 км/ч при немедленном вводе в работу
Назначенный ресурс
11 применений на скорости до 225 км/ч, или 1 применение на скорости до 350 км/ч на высоте до 1000 м с задержкой 3 сек. и более в раскрытии; — неограниченное количество применений после раскрытия купола основного парашюта
Динамические характеристики
Усилие ввода в работу,кгс
Не более 16
Динамические перегрузки,g
Не более 16
Вертикальная скорость,м/с
Не более 7,5 — при полетной массе 120 кг; Не более 8,5 — при полетной массе 140 кг
Управление
нет


Запасной парашют З-5 предназначен для спасения парашютиста при отказе основного парашюта и для учебных тренировок в пользовании им.

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами 140 кг парашют обеспечивает:

  • надежную работу на высоте до 1000 м при введении его в действие на скорости горизонтального полета 350 км/ч по прибору, с задержкой в раскрытии ранца от 3 с и более, при этом максимальные перегрузки, возникающие в момент наполнения купола, не превышают 16g;
  • надежную работу в случае ненормальной работы основного парашюта типа Т-4, УТ-15;
  • надежную работу в случае ненормальной работы всех типов парашютов при не сходе чехла с основного купола парашюта; защемлении нижней кромки основного купола парашюта; перехлестывании основного купола стропами; также не отсоединении наполненного работающего стабилизирующего парашюта только типа «Лесник», Д-6 и Д-5 серии 2 (при удалении его нижней кромки от ранца основного парашюта на 2,5 м);
  • отсутствие складывания купола парашюта при совместной работе с полностью наполненными куполами парашютов типа Т-4, Лесник, Д-5 серии 2 и Д-6;
  • минимально безопасную высоту применения с горизонтально летящего самолета на скорости полета не менее 120 км/ч при немедленном введении парашюта в действие — 100 м. При этом время снижения на полностью наполненном куполе составляет не менее 4 с;
  • вертикальную скорость снижения, приведенную к стандартной атмосфере, замеренную на участке 30-35 м от земли, при массе парашютиста с парашютами 120 кг — не более 7,5 м/с и при массе парашютиста с парашютами 140 кг — не более 8,5 м/с;
  • введение парашюта в действие правой или левой рукой;
  • усилие, необходимое для выдергивания кольца — не более 16 кгс;
  • быстроту и удобство монтажа запасного парашюта к подвесным системам с быстроразъемными пряжками (скобами) крепления и его демонтаж.

2. Габаритные размеры уложенного парашюта, мм:

  • длина — 405+10;
  • ширина — 230+10;
  • высота — 180+10.

3. Масса парашюта без переносной сумки не более 5,2 кг.

Тактико-технические данные частей парашюта

В комплект парашюта З-5 входят следующие основные части:

Комплект парашюта З-5

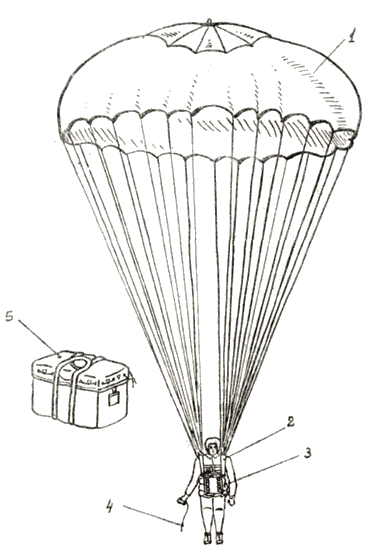

Рис. 2. Основные части парашюта З-5

1. Купол площадью 50 м² имеет круглую форму, изготовляется из капронового полотна арт. 5601Ш и состоит из четырех секторов.

Первое и пятое полотнища — из белого или крашеного капронового полотна арт. 56011АП большой воздухопроницаемости. В центре купола находится полюсное отверстие диаметром 700 мм, перекрытое с внешней стороны восемью карманами из; капронового полотна арт. 56005крП.

У нижней кромки расположены 24 петли для крепления строп, длиною по 6300 мм, изготовленных из капронового шнура ШКП-150, а в центре купола — уздечка из капронового шнура 10КП-Окр или капроновой ленты ЛТКкрП-25-200.

На расстоянии 1400 мм от нижней кромки на стропы нанесены метки для прекращения укладки строп в соты.

2. Промежуточная подвесная система, изготовленная из капроновой ленты ЛТК-44-1600, состоит из двух лямок, соединенных между собой перемычкой. В качестве перемычки используется капроновая лента ЛТКМкрП-27-1200 в два сложения.

Присоединение промежуточной подвесной системы запасного парашюта за одну скобу крепления запрещается.

Для удобства укладки парашюта на внешней стороне лямок имеется надпись «левый» и «правый».

3. Ранец конвертообразной формы из капронового авизента, имеет четыре клапана — два боковых (левый и правый), верхний и нижний. Двойное дно ранца укреплено рамой жесткости. Длина гибкого шланга 380 мм, длина ранцевых резин: верхнего клапана — 260 мм, боковых — 370 мм, нижнего — 425 мм.

4. Вытяжное кольцо с двумя шпильками — металлическое. Для удобства захвата ручка кольца по отношению к основанию отогнута на 60° и утолщена. Шпильки троса расположены одна от другой на расстоянии 90 мм. Длина каждой шпильки 32 мм. Длина троса от ограничителя до последней шпильки равна 615 мм.

5. Переносная сумка прямоугольной формы, сшита из капронового авизента арт.56039. Размеры 410X260X380 мм.

Переносная сумка из авизента Б арт. 6700 имеет размеры 510X260X380 мм,

6. Паспорт является необходимой принадлежностью парашюта.
