Приложение 5


Применение АРК-У2 при поиске терпящих бедствие


Назначение и состав аппаратуры АРК-У2

Радиокомпас АРК-У2 совместно с радиоприемником Р-852 предназначен для приема сигналов специальных маяков и аварийных радиостанций, работающих в диапазоне частот приемника Р-852, и обеспечения вывода вертолета на аварийную радиостанцию.

Органы управления радиокомпасом АРК-У2 и радиоприемником Р-852 сосредоточены на щитке АРК-У2, расположенном в кабине летчика по правому борту, и на лицевой панели приемника Р-852, расположенного в кабине летчика справа от аккумуляторного отсека (рис. 43, 44).

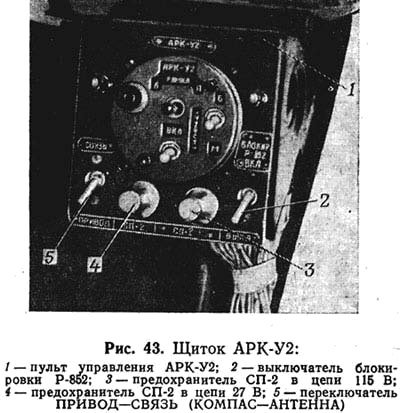

Щиток АРК-У2

На щитке АРК-У2 размещены:

  • пульт управления АРК-У2 с выключателем литания радиокомпаса, переключателем чувствительности и переключателем направления принудительного вращения рамки (стрелки СУП-7);
  • переключатель ПРИВОД—СВЯЗЬ (на доработанной аппаратуре АРК-У2 переключатель КОМПАС — АНТЕННА), обеспечивающий в положении СВЯЗЬ (АНТЕННА) прослушивание сигналов аварийной радиостанции, а в положении ПРИВОД (КОМПАС) — автоматическое пеленгование аварийной радиостанции;
  • переключатель БЛОКИР. Р-852 ВКЛ.—ВЫКЛ., обеспечивающий в положении ВКЛ. блокировку приемника Р-852 при работе радиостанции Р-860 в режиме «Передача»; при разности частот настройки Р-852 и Р-860 более ±5 МГц данный переключатель может находиться в любом положении.

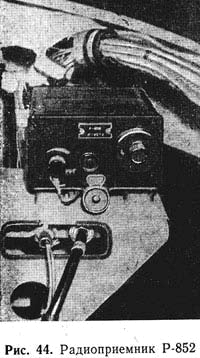

Радиоприемник Р-852

На лицевой панели радиоприемника Р-852 размещены:

  • ручка переключателя каналов на четыре положения с индикацией номера включенного канала;
  • ручка РРГ ручной регулировки громкости.

Индикация пеленга аварийной радиостанции осуществляется на указателе АРК-У2, расположенном над приборной доской (рис. 45).

Питание радиокомпаса АРК-У2 и радиоприемника Р-852 осуществляется от сетей 27 В и 115 В 400 Гц через предохранители СП-2 и выключатель, расположенный на пульте управления АРК-У2. При включении питания радиокомпаса включается красный подсвет пульта управления.

Указатель радиокомпаса СУП-7

Рис. 45. Указатель радиокомпаса СУП-7

Работоспособность АРК-У2 с приемником Р-852 перед полетом проверяется по прослушиванию собственных шумов и соответствию направления вращения стрелки указателя АРК-У2 (СУП-7) положению переключателя РАМКА Л-П на пульте управления АРК-У2.

Действия летчика в полете на поиск терпящих бедствие с применением радиокомпаса АРК-У2

Перед выполнением поиска:

  • включить АРК-У2 и Р-852 выключателем на пульте управления АРК-У2;
  • установить переключателем каналов, на лицевой, панели радиоприемника Р-852 канал, соответствующий частоте работы аварийной радиостанции; ручку регулятора громкости РРГ установить в положение максимальной громкости;
  • установить на щитке АРК-У2 переключатели БЛОКИР Р-852 ВКЛ.-ВЫКЛ, в положение ВКЛ., ПРИВОД-СВЯЗЬ (КОМПАС-АНТЕННА) в положение СВЯЗЬ (АНТЕННА) ЧУВСТВ. Б-М — в положение Б.

В процессе поиска вывести вертолет в район поиска, при этом необходимо учитывать, что дальность прослушивания сигналов наземной аварийной радиостанции типа Р-855У при высоте полета 1000 м составляет 35–40 км, дальность автоматического пеленгования при этом составляет около 20 км и убывает с уменьшением высоты полета вертолета.

Для прослушивания сигналов аварийной радиостанции установить переключатель на абонентском аппарате СПУ-7 в положение РК-2.

Для определения направления на радиостанцию терпящих бедствие установить переключатель ПРИВОД—СВЯЗЬ (КОМПАС-АНТЕННА) в положение ПРИВОД (КОМПАС).

Убедиться в том, что стрелка радиокомпаса показывает пеленг на аварийную радиостанцию, для чего нажимным переключателем РАМКА Л—П на пульте управления АРК-У2 принудительно отклонить стрелку указателя СУП-7 влево или вправо на угол около 90°. При нейтральном положении переключателя РАМКА Л-П стрелка указателя СУП-7 должна возвратиться в первоначальное положение с ошибкой не более ±15°.

Для выхода на радиостанцию терпящих бедствие удерживать стрелку на указателе СУП-7 в нулевом положении. При появлении колебаний стрелки на указателе СУП-7 переключатель ЧУВСТВ. Б-М установить в положение М. Момент пролета радиостанции терпящих бедствие определяется разворотом стрелки СУП-7 на 180°.

Примечание. При выполнении поисково-спасательных работ ночью включить и выпустить фару.
