Д-10. Пятый этап укладки

1. Подсоединение шнура включения парашютного прибора к петле звена и контровка петли звена к кольцу на ранце, зачековка съемной парашютной соты лентой зачековки

Присоединить к петле звена петлей-удавкой шнур включения парашютного прибора и пропустить его в направляющее кольцо (рис.37). Длина шнура включения прибора 0,36 м.

Подсоединение шнура включения прибора к петле звена стабилизации

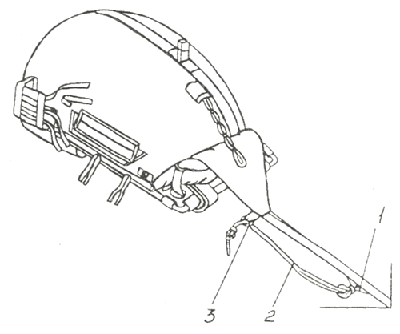

Рис.37. Подсоединение шнура включения прибора к петле звена стабилизации:
1 — петля звена; 2 — шнур включения парашютного прибора; 3 — направляющее кольцо шнура включения парашютного прибора

Подтянуть узел соединения шнура включения парашютного прибора с петлей звена стабилизации к кольцу на ранце. Пропустить через петлю звена и кольцо на ранце контровочную нить в два сложения (рис.38, А) и связать вплотную прямым тройным узлом (рис.38, Б), оставляя концы контровочной нити 0,015-0,025 м. На рисунке 38, Б узел для наглядности показан незатянутым.

Произвести зачековку съемной парашютной соты, смонтированной на кольце правого клапана ранца лентой зачековки, смонтированной на петле соединительного звена стабилизации, к которой крепятся уздечка купола основного парашюта и уздечка его камеры.

Для этого съемную парашютную соту протянуть через пряжку-полукольцо, нашитую на верхней части ранца с внешней стороны левого клапана ранца и зачековать ее лентой зачековки (рис.39), при этом съемная парашютная сота должна располагаться по линии метки ленты зачековки.

Контровка петли звена стабилизации к кольцу на ранце

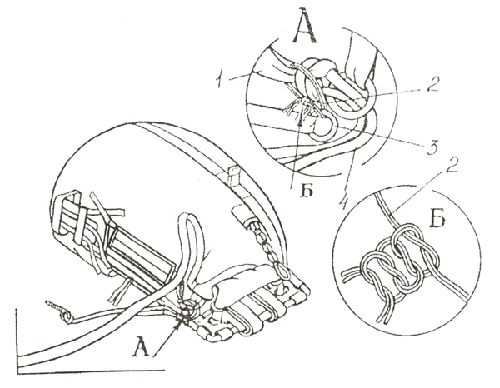

Рис.38. Контровка петли звена стабилизации к кольцу на ранце:
1 — петля звена стабилизации; 2 — нить контровочная; 3 — кольцо на ранце; 4 — шнур включения парашютного прибора

Зачековка съемной парашютной соты лентой зачековки

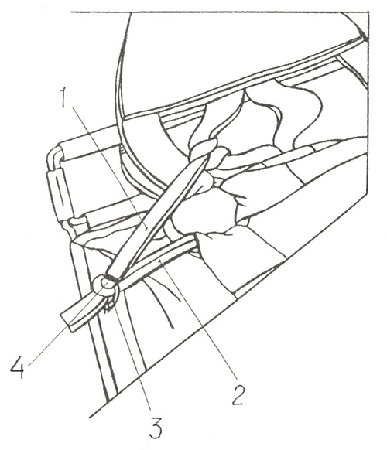

Рис.39. Зачековка съемной парашютной соты лентой зачековки:
1 — лента зачековки; 2 — съемная парашютная сота; 3 — пряжка-полукольцо; 4 — линия метки на ленте зачековки



2. Укладка стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом

Сложить вдвое слабину звена, образовавшуюся после контровки петли звена к кольцу на ранце, и заправить в петлю, образованную резиновой сотой ранца (рис.40).

Внимание! Перед укладкой стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом узел соединения уздечки купола основного парашюта и уздечки его камеры с петлей звена стабилизации заправить по центру между камерой с уложенным основным парашютом и дном ранца.

Уложить зигзагообразно звено и перья стабилизатора на верхнюю часть ранца поверх основного парашюта. Положить на них камеру с уложенным в нее стабилизирующим парашютом так, чтобы прицепной карабин располагался с правой стороны ранца (рис.40).

Укладка стабилизирующего парашюта

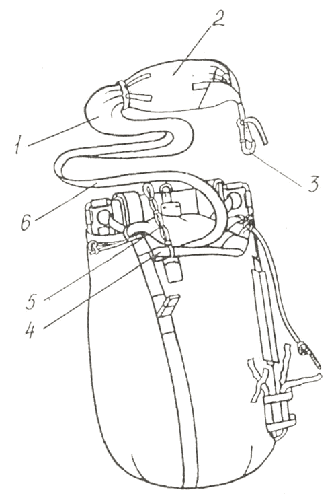

Рис.40. Укладка стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом:
1 — перья стабилизатора; 2 — камера с уложенным стабилизирующим парашютом; 3 — карабин прицепной; 4 — слабина звена; 5 — петля резиновой соты; 6 — звено стабилизации

Обогнуть резиновой сотой, закрепленной на правом клапане ранца, уложенный в камеру стабилизирующий парашют и пропустить соту в кольцо, закрепленное на ранце выше двухконусного замка, и вытянуть резиновую соту через кольцо, произвести ее зачековку лентой зачековки, смонтированной на ушке карабина, а карабин заправить под резиновую соту (рис.41).

Монтаж стабилизирующего парашюта на верхнюю часть ранца

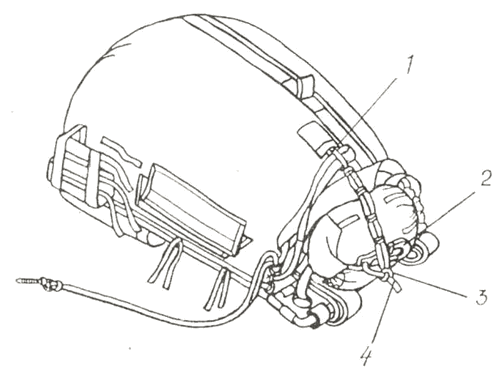

Рис.41. Монтаж стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом:
1 — сота резиновая на ранце; 2 — карабин; 3 — кольцо; 4 — лента зачековки



3. Монтаж серьги на петлю прибора ППК-У-165А-Д или АД-ЗУ-Д-165 и монтаж прибора на ранце

Монтаж прибора, проверенного согласно требований первого этапа укладки, произвести в следующей последовательности:

  • вывернуть специальный винт с петлей из специальной гайки прибора, а петлю прибора вывести из прорези винта (рис.42, А);
  • завести петлю прибора в одно из отверстий серьги (рис.42, Б);
  • вставить петлю прибора в прорези винта (рис.42, В) и завернуть специальный винт в специальную гайку (рис.42, Г).

Внимание! Специальный винт, крепящий петлю к специальной гайке, должен быть завернут до отказа! Если специальный винт не вошел полностью в специальную гайку, то его вывернуть, а находящийся внутри гайки хомут с наконечником троса довернуть до конца и после этого ввернуть специальный винт до отказа.

Монтаж серьги к петле прибора

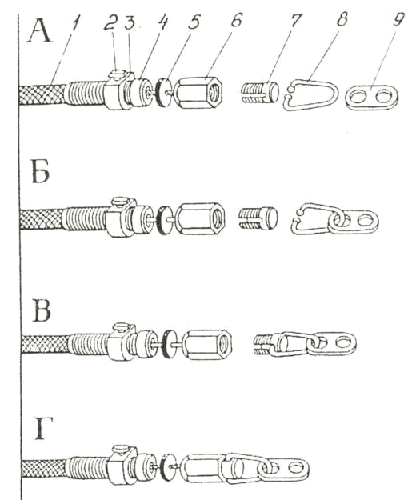

Рис.42. Монтаж серьги к петле прибора:
1 — шланг; 2 — байонетная гайка со штифтом; 3 — хомут; 4 — наконечник шланга; 5 — амортизатор; 6 — гайка специальная; 7 — винт специальный; 8 — петля прибора; 9 — серьга

Сместить хомут относительно наконечника шланга в сторону петли прибора до упора (рис.42). Вставить шпильку на шнуре включения прибора в прибор (рис.43) и плавно, без рывка, взвести его силовые пружины.

Контровка гибкой шпильки с прибором

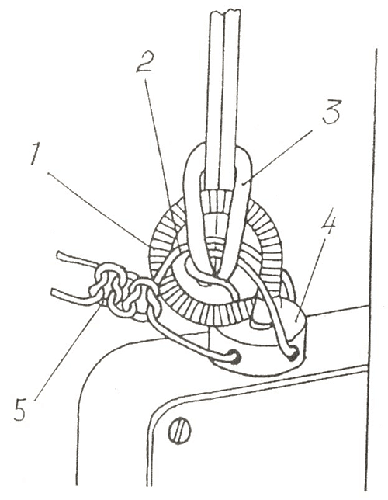

Рис.43. Контровка гибкой шпильки с прибором:
1 — ушко гибкой шпильки; 2 — нить контровочная; 3 — шнур включения прибора; 4 — затвор прибора; 5 — узел нити контровочной

При применении прибора ППК-У-165А-Д: установить шкалу высот прибора на отметку 4000 м (4,0 км), а стрелку механизма — на отметку 3 с.

При применении прибора АД-ЗУ-Д-165: установить стрелку часового механизма прибора на отметку 3 с.

Законтрить гибкую шпильку в затворе прибора одной контровочной нитью, продев ее через отверстие затвора прибора, ушко гибкой шпильки и петлю шнура. Завязать концы контровочной нити тройным прямым узлом (рис.43). На рисунке 43 узел для наглядности показан незатянутым.

Внимание! При использовании анероидного устройства прибора шкалу высот установить в соответствии с заданием. При этом учитывать атмосферное давление и рельеф местности в районе возможного приземления. В приборе ППК-У-165А-Д отметкой 300 м (0,3 км) шкалы высот пользоваться не рекомендуется, т.к. при отсутствии данных о рельефе местности и погоде это небезопасно.

Вставить штифт байонетной гайки в отверстие монтажной пластины двухконусного замка (рис.44).

Монтаж штифта байонетной гайки

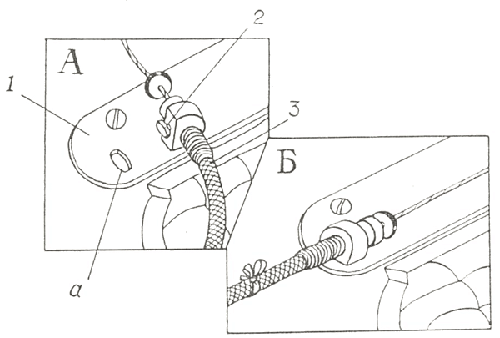

Рис.44. Монтаж штифта байонетной гайки в отверстие монтажной пластины:
1 — пластина монтажная; 2 — штифт байонетной гайки; 3 — шланг прибора; а — отверстие

Развязать ленты-завязки на кармане прибора, если они завязаны, и без резких изгибов шланга и приложения усилий вложить корпус прибора в карман (рис.45).

Привязать лентами-завязками корпус прибора в кармане (рис.46) и шланг прибора на ранце. На рисунке 46, А узел для наглядности показан незатянутым.

Сдвинуть амортизатор на тросе в направлении к шлангу прибора (рис.46). Проложить шнур прибора вдоль кармана и прикрыть клапаном, после чего клапан заправить в карман (рис.46).

Размещение корпуса прибора в кармане

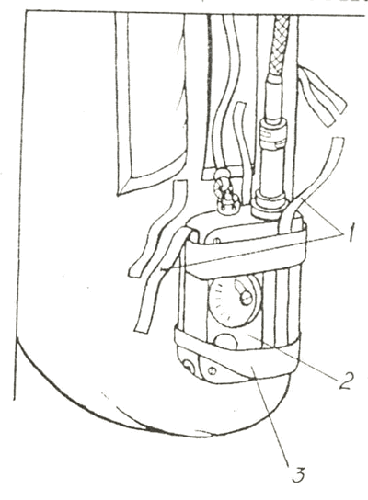

Рис.45. Размещение корпуса прибора в кармане: 1 — ленты-завязки; 2 — корпус прибора; 3 — карман

Привязка корпуса прибора

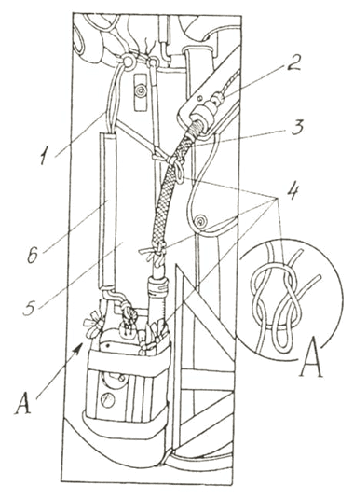

Рис.46. Привязка корпуса прибора: 1 — шнур включения прибора: 2 — амортизатор; 3 — шланг прибора; 4 — ленты-завязки; 5 — карман шнура включения прибора; 6 — клапан



4. Монтаж петли троса звена ручного раскрытия, серьги и пряжек силовых лент на двухконусный замок

Раскрыть двухконусный замок и надеть на конусы затвора замка петлю троса звена ручного раскрытия и серьгу, смонтированную на петлю прибора (рис.47). Надеть на конусы корпуса замка пряжки силовых лент так, чтобы силовые ленты, проходя через кольца клапанов и круглые отверстия ранца, не были перекручены, а указательные стрелки находились сверху.

Монтаж петли троса звена ручного раскрытия, серьги и пряжек силовых лент

Рис.47. Монтаж петли троса звена ручного раскрытия, серьги и пряжек силовых лент на двухконусный замок:
1 — пряжка силовой ленты; 2 — затвор замка с конусами; 3 — петля троса звена ручного раскрытия; 4 — конусы корпуса замка; 5 — серьга; 6 — петля прибора

Закрыть затвор замка (рис.48), при этом обратить внимание на то, чтобы петля троса, серьга и пряжки силовых лент не соскочили с конусов. Законтрить затвор замка с корпусом контровочной нитью в одно сложение тройным прямым узлом, оставляя концы контровочной нити 0,015-0,025 м (рис.48, А).

Накрыть двухконусный замок клапаном и застегнуть клапан на кнопки (рис.49).

Контровка затвора двухконусного замка с корпусом

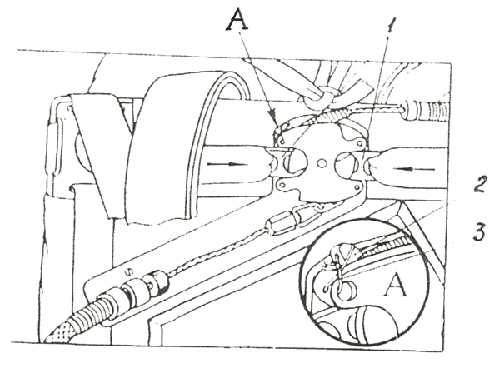

Рис.48. Контровка затвора двухконусного замка с корпусом:
1 — пряжки силовых лент; 2 — затвор замка; 3 — нить контровочная в одно сложение

Застегивание клапана

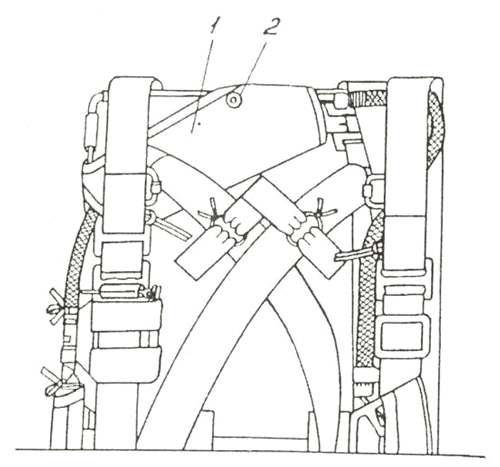

Рис.49. Застегивание клапана: 1 — клапан; 2 — кнопка

При контроле пятого этапа проверить:

  • укладку стабилизирующего парашюта на верхнюю часть ранца поверх основного парашюта (рис.50);
  • зачековку съемной парашютной соты лентой зачековки, смонтированной на петле соединительного звена, к которой крепятся уздечка купола основного парашюта и уздечка его камеры;
  • зачековку резиновой соты лентой зачековки, смонтированной на карабине;
  • расположение свободных концов подвесной системы между силовыми лентами (рис.35);
  • узел соединения шнура включения прибора узлом-удавкой с петлей звена и контровку петли звена к кольцу на ранце, а также пропущен ли шнур включения прибора в направляющее кольцо шнура включения прибора (рис.50). На рисунке 50, А узел для наглядности показан незатянутым;

Контроль пятого этапа укладки парашюта Д-10

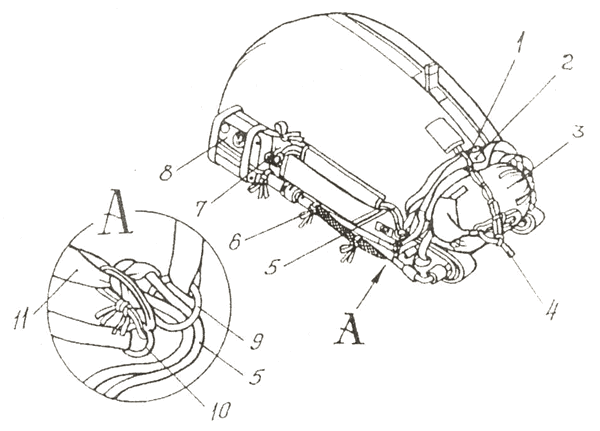

Рис.50. Контроль пятого этапа:
1 — сота резиновая на ранце; 2 — звено; 3 — парашют стабилизирующий в камере; 4 — лента зачековки; 5 — шнур включения прибора; 6 — лента-завязка; 7 — контровка гибкой шпильки с прибором; 8 — прибор ППК-У-165А-Д или АД-ЗУ-Д-165; 9 — направляющее кольцо шнура включения прибора; 10 — кольцо на ранце; 11 — петля звена

  • установку корпуса прибора в карман на ранце (рис.45);
  • привязку лентами-завязками корпуса прибора в кармане и шланга прибора на ранце (рис.46);
  • установку времени на шкале прибора — 3 с и высоты на шкале высот — 4000 м (4,0 км);
  • заправку шнура включения прибора в карман для шнура включения прибора и прикрытие его клапаном (рис.50), а также контровку шпильки с прибором (рис.43);
  • монтаж штифта хомута в отверстие пластины двухконусного замка, привязку шланга лентами-завязками (рис.51);
  • присоединение серьги к петле прибора и установку ее и петли троса звена ручного раскрытия на конусы затвора замка, а также установку пряжек силовых лент на конусы замка и контровку двухконусного замка контровочной нитью в одно сложение (рис.51).

Контроль пятого этапа укладки парашюта Д-10

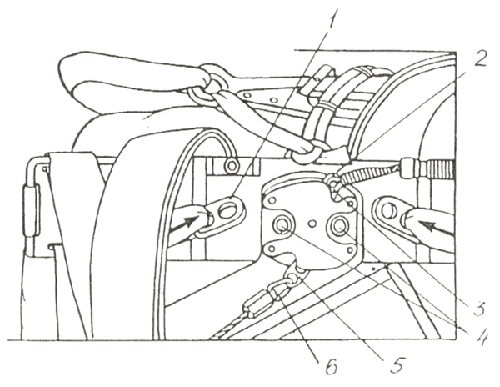

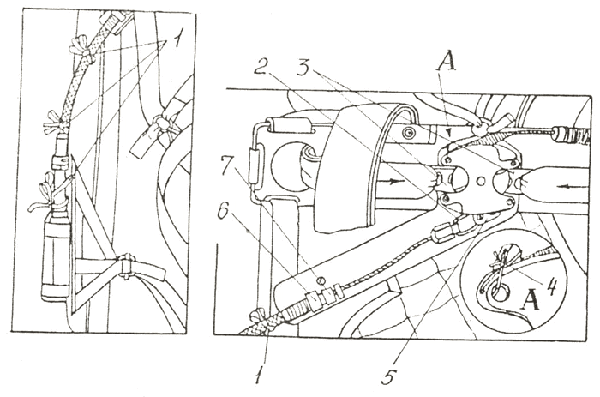

Рис.51. Контроль пятого этапа:
1 — ленты-завязки; 2 — петля прибора; 3 — пряжки силовых лент; 4 — нить контровочная; 5 — серьга; 6 — хомут; 7 — наконечник шланга

Убедившись в правильности перечисленных операций, двухконусный замок закрыть клапаном и застегнуть на кнопки
